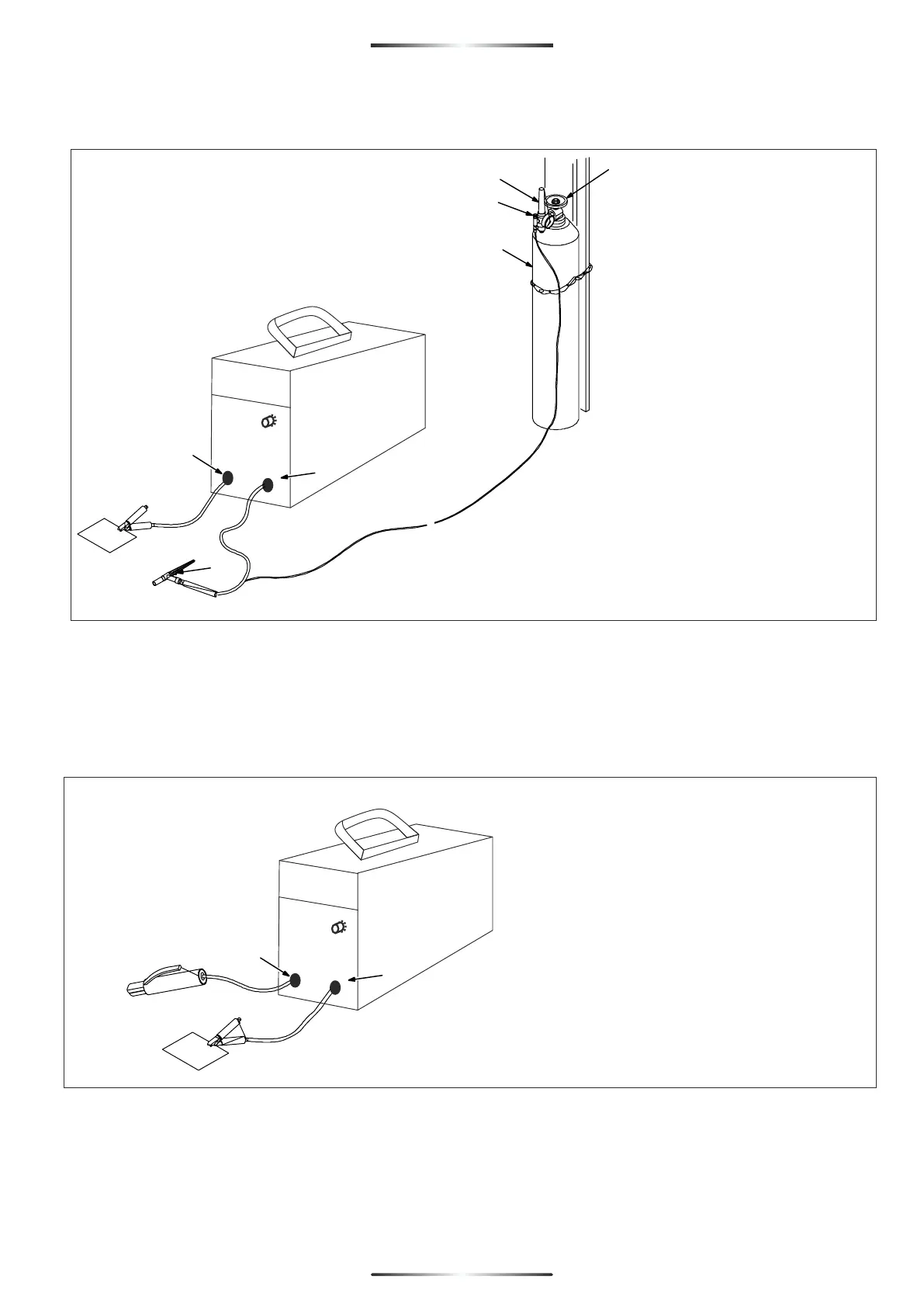

47.- Connessione per TIG / LIFT ARC ( elettrodo negativo, polarità diretta )
3
4
5
6
7
+
-
2
1
48.- Connessione per saldatura convenzionale ( elettrodo positivo, polarità inversa )
+
-
1
2
1. Morsetto positivo (+)
Collega il cavo di lavoro al terminale
positivo
2. Morsetto negativo
Collega la torcia TIGal morsetto negativo
3. Bombola gas
4. Valvola di regolazione gas
Apre e chiude la valvola per la fuori uscita
e la chiusura del gas
5. Regola l'intensità di fuoriuscita del
gas
6. Regola la quantità del gas erogato
Il flusso tipico di gas è di 7,1 L/min
Collegare il tubo del gas alla torcia
7. Valvola del gas
La valvola controlla il flusso del gas Si
apre prima di iniziare la saldatura
1. Morsetto negativo
Collega il cavo di lavoro al morsetto di
saldatura
2. Morsetto positivo
Collega il porta elettrodo al morsetto
positivo
