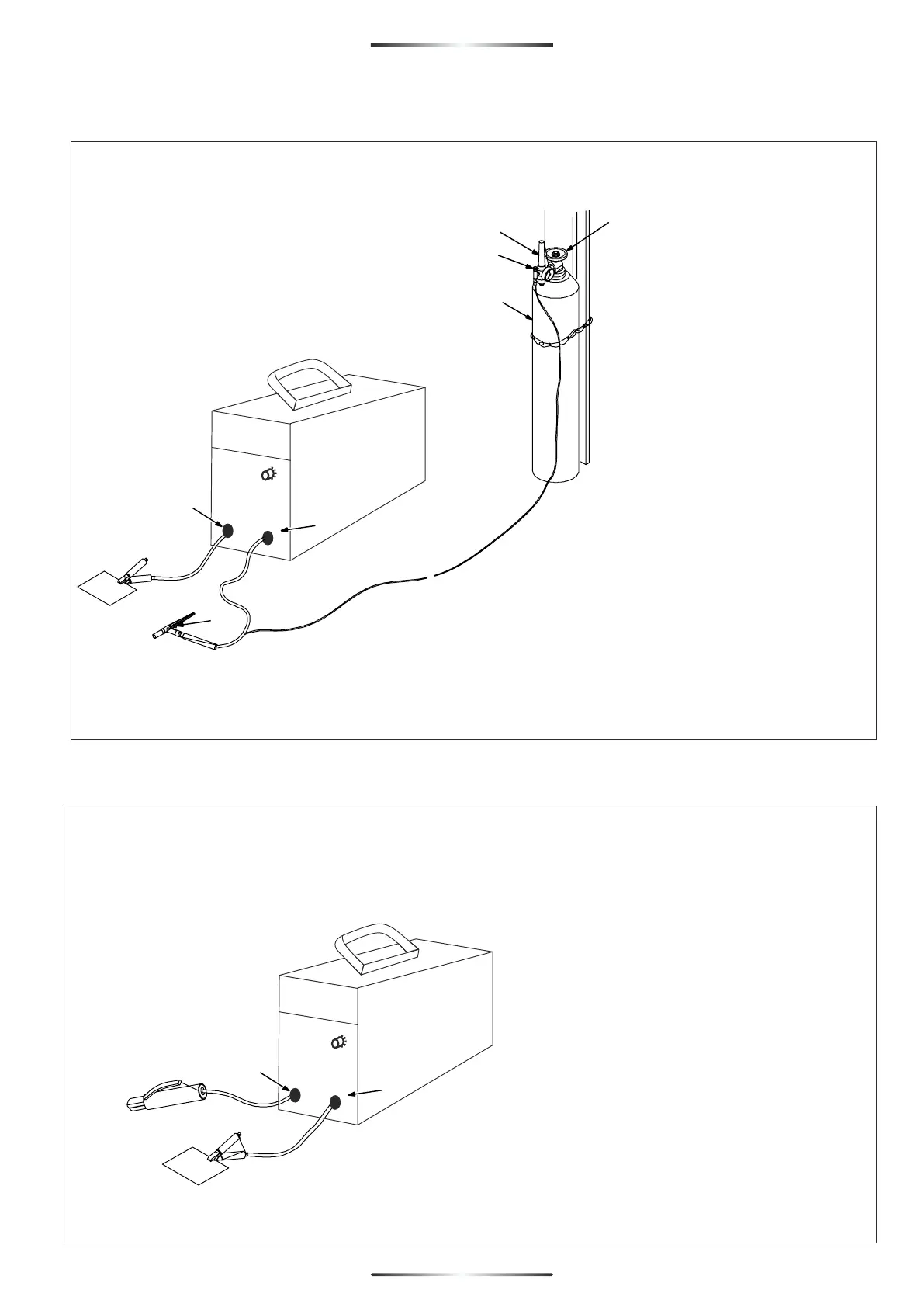

47.- Configuração do Equipamento − TIG / LIFT ARC ( cc, polaridade direta [−] )
3
4
5
6
7
+
-
2
1
48.- Configuração do Equipamento − Eletrodo Revestido (cc, polaridade reversa [+])
+
-
1
2
1 Terminal de saída positivo( + )
Ligue o cabo Obra no terminal desaída
positivo.
2 Terminal de saída negativo( − )
Ligue o cabo da tocha TIG noterminal de
saída negativo.
3 Cilindro do gás
4 Válvula do cilindro do gás
Abra levemente a válvula para queo
fluxo do gás limpe a válvula.Feche a
válvula.
5 Regulador de pressão
comfluxômetro
6 Ajuste da vazão do gás
Uma vazão típica é 7,1 litros/min.(15 pés
cúbicos por hora).
Fixe a mangueira do gás da tochano
regulador de pressão/fluxôme-tro.
7 Válvula da tocha para ajusteda
vazão do gás
Esta válvula permite ajustar aPré-vazão
e a Pós-vazão do gás.Somente abra a
válvula antes decomeçar a soldar.
1 Terminal de saída negativo( − )
Ligue o cabo Obra no terminal desaída
negativo
2 Terminal de saída positivo( + )
Ligue o cabo do porta-eletrodo
noterminal de saída positivo.
