Steca stecagrid 500 - Instalación del Inversor

44
735.794 | 10.10
ES

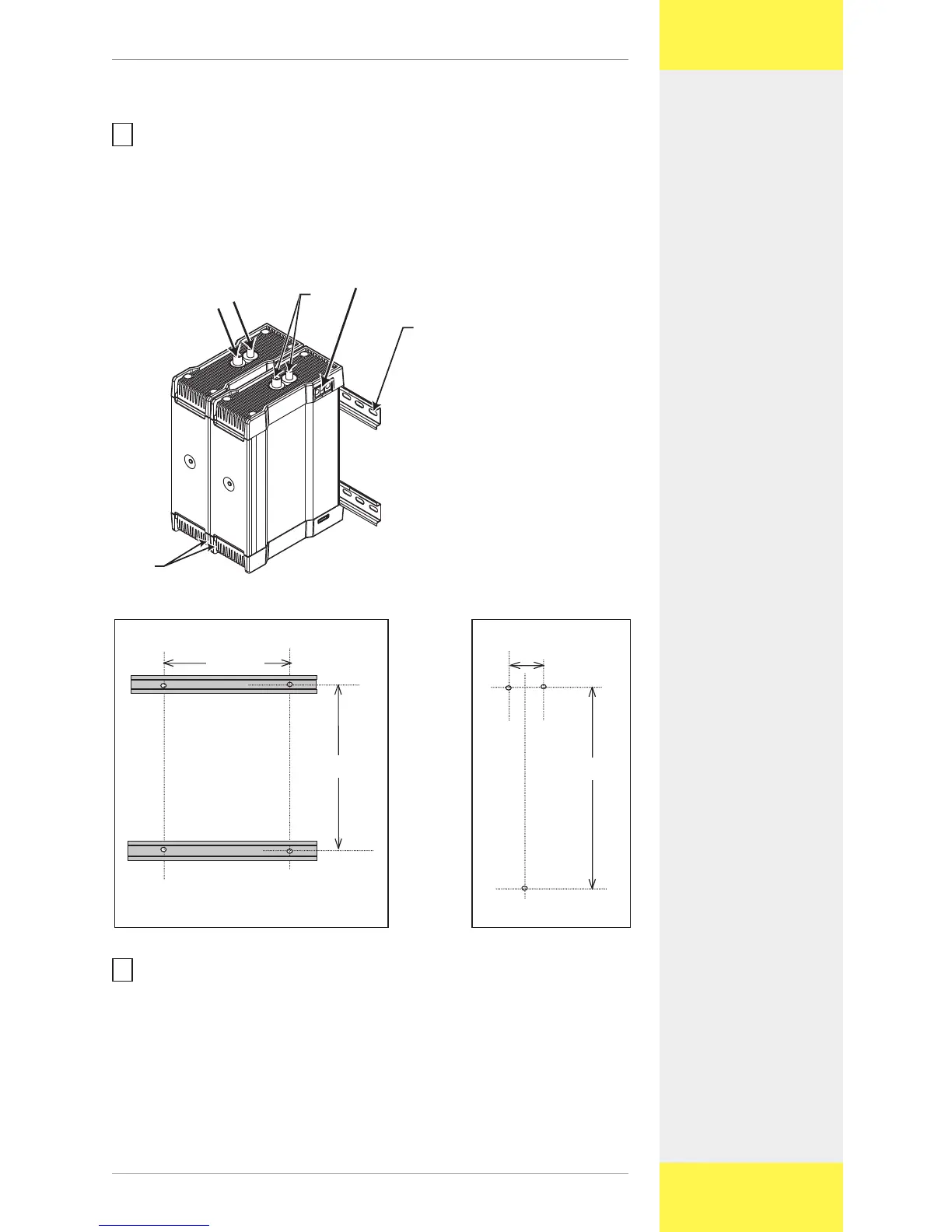

4.2. Instalación del inversor
Fije dos rieles DIN a la superficie de montaje tal y como
se indica en la figura 1. La posición del riel DIN inferior
puede obtenerse también acoplando dos inversores
al riel superior.Se pueden usar tres orificios si sólo se
instala una unidad (véase figura 2).
+
–


/
Potencia de salida CA
Potencia de entrada CC
(Panel solar)
150 mm
153 mm
2 2 8 m m
5 3 m m
Fig. 1 Fig. 2
Coloque el primer inversor en los rieles con los termi-
nales de conexión del panel solar hacia arriba.
Deslice hacia abajo la grapa de fijación incluida con la
unidad (en la parte inferior/central de esta).
Cuelgue la unidad al riel superior.
Deslice hacia arriba la grapa de fijación para que la unidad
permanezca en el riel inferior. Ya ha fijado la unidad.





11
22
 Riel DIN
 StecaGrid 300/500
 Potencia de entrada CC
(Panel solar)
