Steiel EF110 pH - Panneau de Contrôle

EF110_r1.0 – 10/2019 p. 27

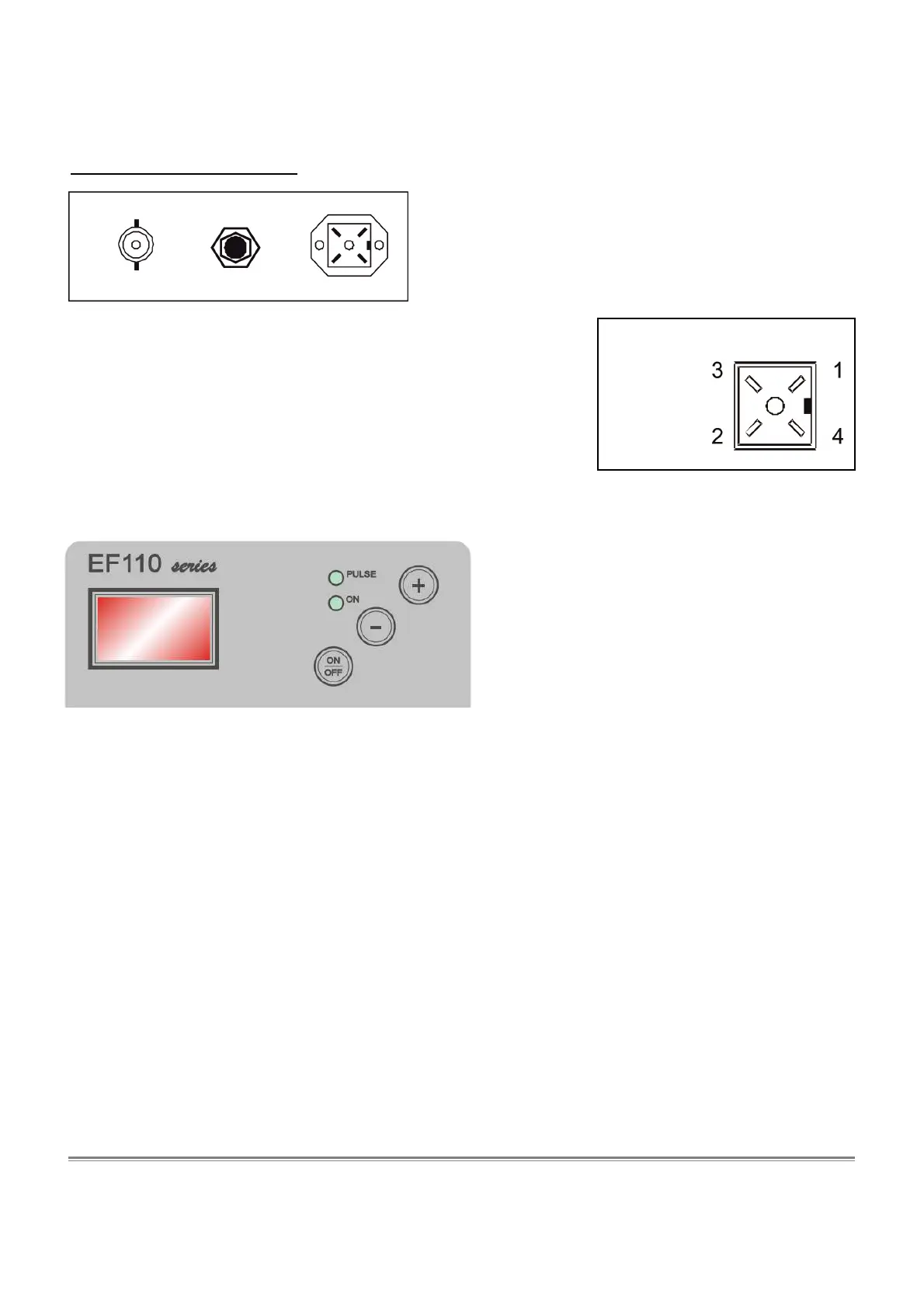

Connecteur de niveau:
1 = N.C.
2 = N.C.
3 = niveau +
4 = niveau -
Branchements électriques
Alimentation : 230 V~, 50/60 Hz.
Le circuit d’alimentation doit être protégé en conformité
avec les lois et règlements. Normalement, la protection
est assurée par un disjoncteur de 30 mA et un
magnétothermique ou fusible de 1 A.
Si le capteur pour le contrôle de niveau est utilisé, il se connecte au
connecteur correspondant (voir figure).
Attention! Si plus de pompes sont connectées en parallèle, toujours
suivre la polarité de la connexion de niveau, pour ne pas
compromettre le bon fonctionnement du système ou endommager les
entrées!
Connecter l’électrode de mesure sur le connecteur BNC.
PANNEAU DE CONTRÔLE
Écran pendant le fonctionnement normal affiche la mesure de pH ou redox (mV) ; aussi
pourrait apparaître les messages suivantes :
- OFF la pompe a été désactivée en appuyant sur la touche ON/OFF
- LEU pas de consentement du capteur de niveau
- PAU la pompe est en “Pause” dans la phase de mise en marche (voir la
section “Programmation”)
- ALL il y avait une “Alarme” dosage (voir la section “Programmation”)
- UR mesure hors de portée, en dessous de la valeur min. (Under-Range)
- OR mesure hors de portée, plus élevée que le maximum (Over-Range)
Touche ON/OFF active / désactive le système; appuyez et maintenez pendant 3 secondes pour entrer
dans le mode PROGRAMMATION
Touche [-] appuyez et maintenez pour afficher la valeur de offset de l’électrode (3 secondes),
puis entrer dans le mode d’ ÉTALONNAGE OFFSET
Touche [+] appuyez et maintenez pour afficher la valeur de gain de l’électrode (3 secondes), puis
entrer dans le mode d’ ÉTALONNAGE GAIN
LED PULSE lumière rouge ; s’allume en conjonction avec la rotation de la pompe péristaltique ; si
le fonctionnement est désactivée (voir “Programmation”), la LED clignote rapidement
LED ON lumière verte ; allumée continue indique un fonctionnement normal; clignote quand
une alarme est générée
