EF110_r1.0 – 10/2019 p. 7

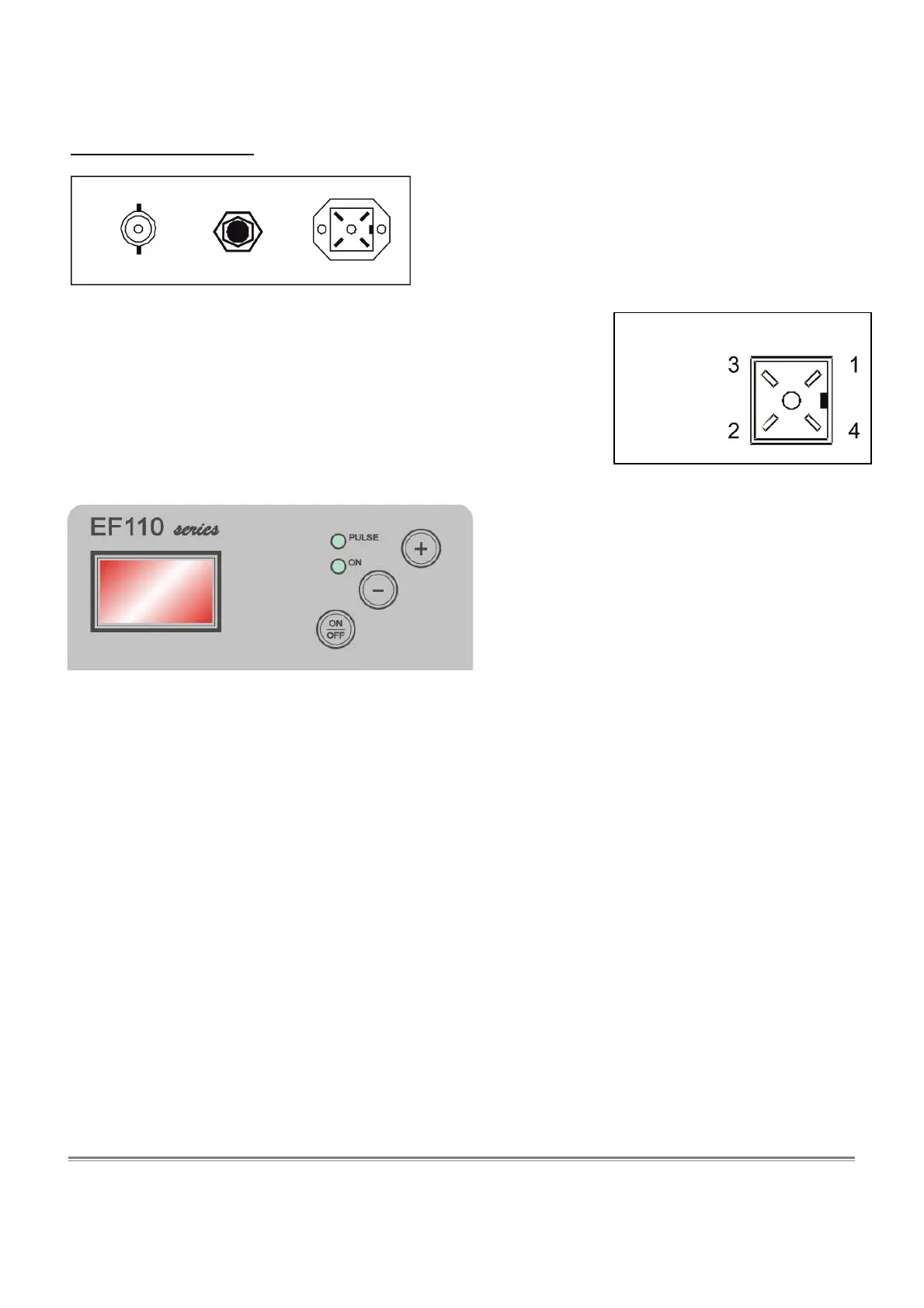

Connettore livello:
1 = N.C.
2 = N.C.
3 = livello +
4 = livello -
Collegamenti elettrici
Alimentazione: 230 V~, 50/60 Hz.
Il circuito di alimentazione deve essere protetto in
conformità alle leggi e normative vigenti. Normalmente la
protezione è data da un interruttore differenziale da 30
mA e un magnetotermico o fusibile da 1 A.
Se è presente il sensore per il controllo di livello, collegarlo al relativo
connettore (vedi figura).
Attenzione! Se più pompe sono collegate in parallelo, rispettare
sempre le polarità del collegamento di livello, per non compromettere il
corretto funzionamento del sistema o danneggiare gli ingressi!
Collegare l’elettrodo di misura al connettore BNC.
PANNELLO COMANDI
Display durante il normale funzionamento visualizza la misura pH o redox (mV); possono
inoltre apparire i seguenti messaggi:
- OFF la pompa è stata disabilitata premendo il tasto ON/OFF
- LEU manca il consenso dal sensore di livello
- PAU la pompa è in “Pausa” nella fase di accensione (vedi sezione
“Programmazione”)
- ALL si è verificato un “Allarme” dosaggio (vedi sezione “Programmazione”)
- UR misura fuori scala, inferiore al valore minimo (Under-Range)
- OR misura fuori scala, superiore al valore massimo (Over-Range)
Tasto ON/OFF attiva/disattiva il sistema; tener premuto per almeno 3 secondi per entrare in modalità
di PROGRAMMAZIONE
Tasto [-] tener premuto per visualizzare il valore di offset dell’elettrodo (per 3 secondi) e quindi
entrare in modalità di CALIBRAZIONE OFFSET
Tasto [+] tener premuto per visualizzare il valore di gain dell’elettrodo(per 3 secondi) e quindi
entrare in modalità di CALIBRAZIONE GAIN
LED PULSE luce rossa; si accende in concomitanza della rotazione pompa peristaltica; se il
funzionamento automatico è disabilitato (vedi “Programmazione”), il LED lampeggia
velocemente
LED ON luce verde; accesa fissa indica funzionamento regolare; lampeggia in caso di allarme
