EF110_r1.0 – 10/2019 p. 37

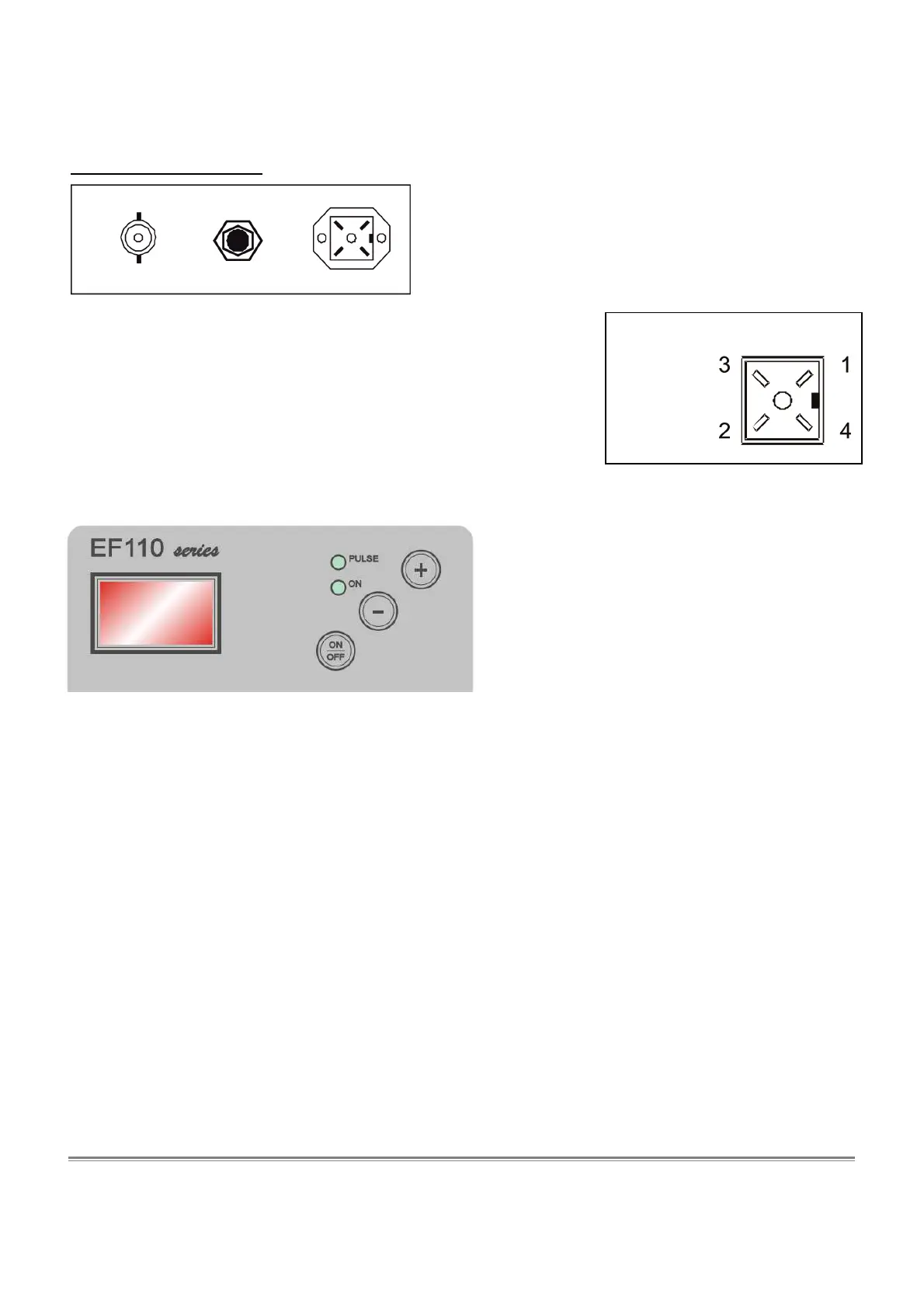

Conector de nivel:
1 = N.C.
2 = N.C.
3 = nivel +
4 = nivel -
Conexiones eléctricas
Alimentación: 230 V~, 50/60 Hz.
El circuito de alimentación debe ser protegido de
conformidad con las leyes y reglamentos en vigor.
Normalmente, la protección es proporcionada por un
disyuntor de 30 mA y un interruptor o fusible de 1 A.
Si este es el sensor para el control de nivel, se conecta a su conector
(véase la figura).
¡Advertencia! Si más bombas están conectadas en paralelo, siempre
siga la polaridad de conexión del nivel, para no poner en peligro el
funcionamiento adecuado del sistema o dañar las entradas!
Conectar el electrodo de medición al conector BNC.
PANEL DE CONTROL
Pantalla durante el funcionamiento normal muestra la medición de pH o redox (mV); también
pueden aparecer los siguientes mensajes:
- OFF la bomba ha sido desactivada pulsando el botón ON/OFF
- LEU falta el consentimiento del sensor de nivel
- PAU la bomba está en “Pausa” en la fase de encendido (ver sección
“Programación”)
- ALL es activa una “Alarma” dosificación (ver sección “Programación”)
- UR medición fuera de rango, por debajo del valor mínimo (Under-Range)
- OR medición fuera de rango, por encima del valor máximo (Over-Range)
Botón ON/OFF activa o desactiva el sistema; mantener pulsado durante 3 segundos para entrar en
el modo PROGRAMACIÓN
Botón [-] mantener pulsado para visualizar el valor de OFFSET del electrodo (3 segundos) y
luego entrar en el modo CALIBRACIÓN OFFSET
Botón [+] mantener pulsado para visualizar el valor de GAIN del electrodo (3 segundos) y luego
entrar en el modo CALIBRACIÓN GAIN
LED PULSE luz roja; encendida durante la rotación de la bomba peristáltica; si el funcionamiento
automático es desactivado (ver “Programación”), el LED parpadea rápidamente
LED ON luz verde; encendida fija indica un buen funcionamiento; parpadea en caso de alarma
