6947400000
5
l’alimentatore con bobina montata da 15Kg.
Prima di sollevare il generatore togliere la bobina
da 15 Kg.
AVVERTENZA
POSIZIONAMENTO
PRECARIO
Se il generatore cade può causare infortuni.
Non mettere in funzione o spostare il generatore
nel caso si trovi in posizione precaria.
Non posizionare il generatore su piani inclinati
superiori a 10°.
F20

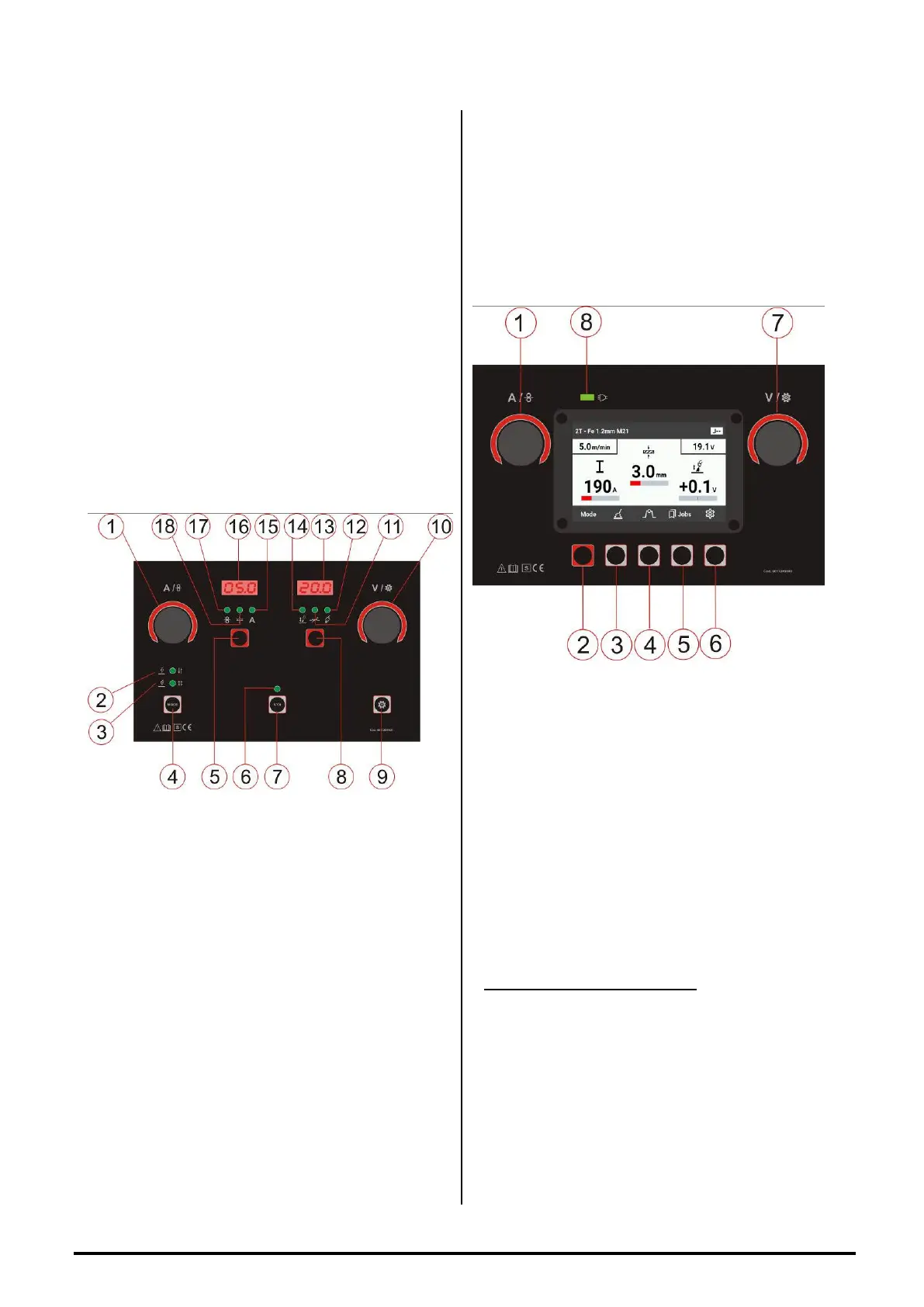

DESCRIZIONE PANNELLO
FRONTALE
FIG.1
1 Encoder regolazione Velocità Filo/Corrente;
2 Led modalità MIG 2T;
3 Led modalità MIG 4T;
4 Pulsante MODE;
5 Pulsante scelta visualizzazione parametro;
6 Led modalità sinergica attiva;
7 Pulsante attivazione modalità sinergica;
8 Pulsante scelta visualizzazione parametro;
9 Pulsante selezione funzioni;
10 Encoder regolazione V / SET;
11 Led indicazione induttanza;
12 Led indicazione Pre gas e Post gas;
13 Display visualizzazione tensione,
induttanza, pre o post gas;
14 Led indicazione Volts
15 Led indicazione Ampere;
16 Display visualizzazione velocità
filo,spessore , ampere;
17 Led indicazione Velocità Filo;
18 Led indicazione Spessore Materiale;
F40
DESCRIZIONE PANNELLO
FRONTALE
FIG.2
1 Encoder regolazione Velocità Filo/Corrente;
2 Pulsante MODE;
3 Pulsante Selezione Funzioni;
4 Pulsante Selezione Funzioni;;
5 Pulsante Selezione Funzioni;
6 Pulsante Selezione Funzioni;
7 Encoder regolazione V / SET:
8 Led presenza rete ;
DISPOSIZIONE
SALDATURA MIG
Preparazione della macchina
La saldatura a MIG può essere effettuata con varie
modalità, a seconda delle specifiche esigenze
dell'operatore. In questo caso si deve procedere
nel seguente modo per preparare la macchina:
a) Collegare il cavo massa alla presa negativa del
generatore.
b) Collegare il fascio cavi sul frontale del
generatore, inserendo il cavo di potenza sulla
presa positiva e il connettore circolare sull’apposita
presa .
c) Collegare il fascio cavi al trainafilo, inserendo il
cavo di potenza sulla presa Dinse (rif.L), il tubo del
