3.5 MONTAGGIO DEL DEFLETTORE
DI SCARICO LATERALE

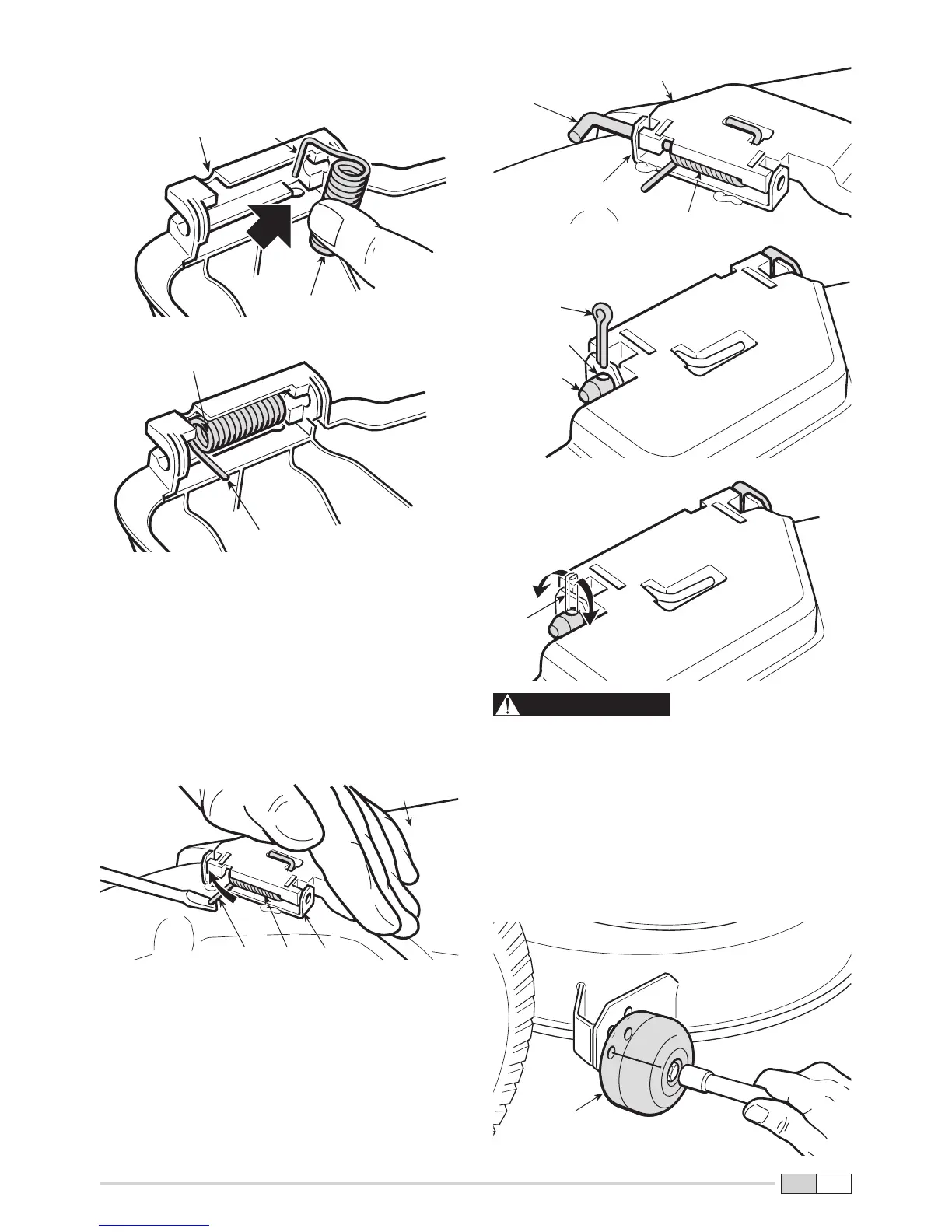

Dall’interno del deettore (1), montare la molla
(2) introducendo il terminale (2a) nel foro e ruo-
tandola in modo che sia la molla (2) che il termi-
nale (2a) risultino ben alloggiati nelle rispettive
sedi.
Posizionare il deettore (1) in corrispondenza dei
supporti (3) del piatto di taglio e, con l’aiuto di
un cacciavite, ruotare il secondo terminale (2b)
della molla (2) in modo da portarlo all’esterno del
deettore.
Introdurre il perno (4) nei fori dei supporti (3) e
del deettore, facendolo passare all’interno delle
spire della molla (2) n alla fuoriuscita completa
della estremità forata dal supporto più interno.
Introdurre la coppiglia (5) nel foro (4a) del perno
(4) e ruotare il perno di quanto basta a poter
ripiegare le due estremità (5a) della coppiglia,
(con l’aiuto di una pinza), in modo che non possa
slarsi e causare la fuoriuscita del perno (4).
ATTENZIONE!
Accertarsi che la
molla lavori correttamente, mantenendo
stabilmente il deettore in posizione ab-
bassata e che il perno sia ben inserito,
senza possibilità di fuoriuscita acciden-
tale.
3.6 RIPOSIZIONAMENTO DEI RUOTINI
ANTISCALPO
Per motivi di trasporto, i ruotini antiscalpo (1)
sono ssati nel foro più alto.
