7IT
Per motivi di magazzinaggio e trasporto, alcuni
componenti della macchina non sono assemblati
direttamente in fabbrica, ma devono essere mon-
tati dopo la rimozione dall’imballo, seguendo le
istruzioni seguenti.
IMPORTANTE
La macchina viene for-
nita priva di olio motore e benzina. Prima di av-
viare il motore, eettuare i rifornimenti seguendo
le prescrizioni riportate sul manuale del motore.
ATTENZIONE!
Lo sballaggio e il com-
pletamento del montaggio devono essere
eettuati su una supercie piana e solida,
con spazio suciente alla movimentazione
della macchina e degli imballi, avvalendosi
sempre degli attrezzi appropriati.
3.1 SBALLAGGIO
All’atto della rimozione dell’imballo, fare attenzione
a recuperare tutti i singoli particolari e le dotazioni,
e a non danneggiare il piatto di taglio al momento
della discesa della macchina dal pallet di base.
L’imballo standard contiene:
– la macchina vera e propria;
– il volante;
– la copertura del cruscotto;
– il sedile;
– la batteria;
– il deettore di scarico laterale
– una busta con:
– i manuali d’istruzioni e i documenti,
– i componenti di montaggio del volante,
– la viteria di montaggio del sedile e la dotazione
di montaggio del deettore di scarico laterale
– la viteria di collegamento dei cavi della batteria,
– 2 chiavi d’avviamento,
– 1 fusibile di ricambio da 10 A.
NOTA
Per evitare di danneg-
giare il piatto di taglio, portarlo alla massima al-
tezza e prestare la massima attenzione al mo-
mento della discesa dal pallet di base.
Trasmissione idrostatica
Per agevolare la discesa dal pallet e lo sposta-
mento della macchina, portare la leva di sblocco
della trasmissione in pos. «B» (
4.33).
Lo smaltimento degli imballi deve avvenire se-
condo le disposizioni locali vigenti.

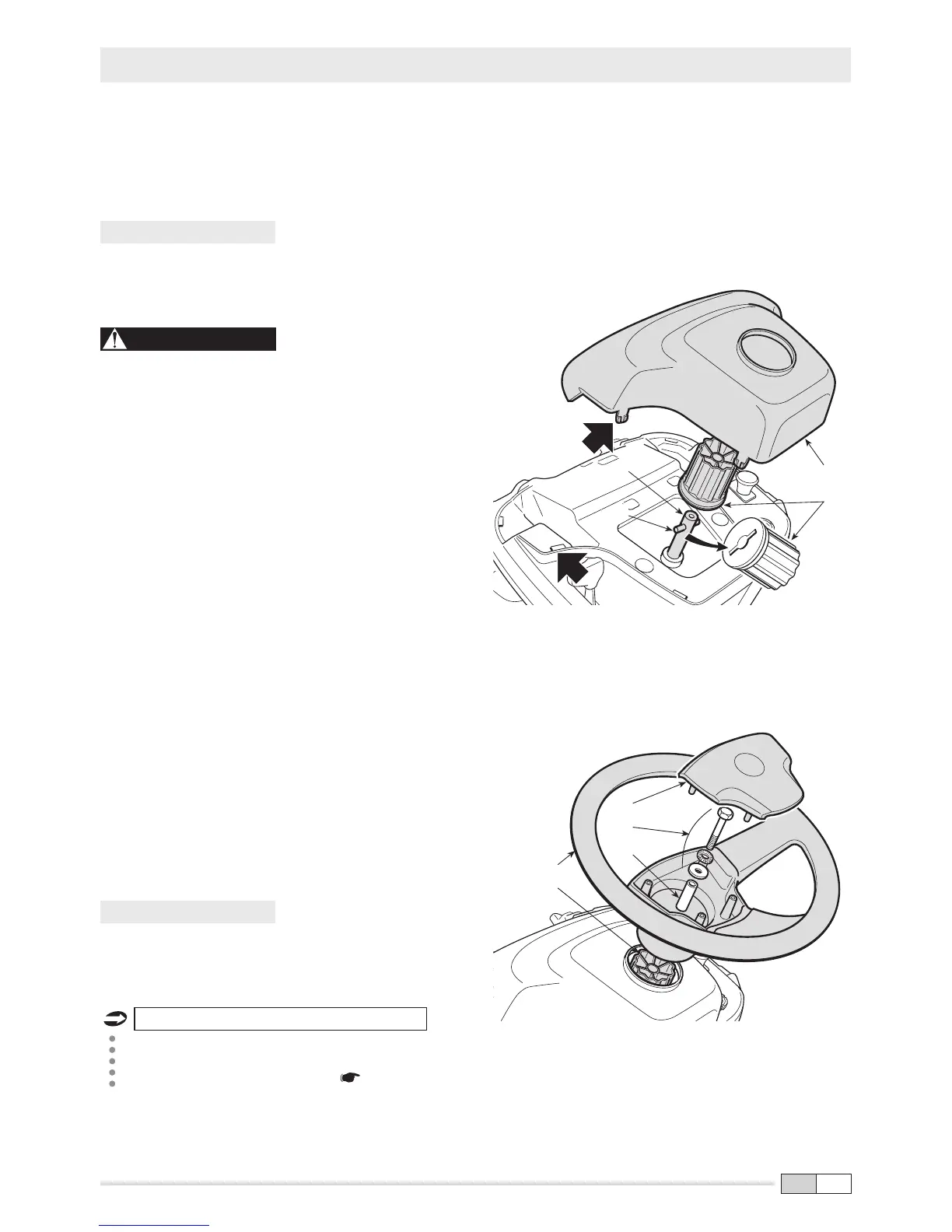

3.2 MONTAGGIO DEL VOLANTE
• Volante Tipo “I”
Disporre la macchina in piano ed allineare le
ruote anteriori.
Montare il mozzo (1) sull’albero (2), avendo cura
che la spina (3) sia correttamente inserita nella
sede del mozzo.
Applicare la copertura del cruscotto (4) inserendo
a scatto i sette agganci nelle rispettive sedi.
Montare il volante (5) sul mozzo (1) in modo che
le razze risultino rivolte verso il sedile.
Introdurre il distanziale (6) e ssare il volante
tramite la viteria (7) in dotazione, nella sequenza
indicata.
Applicare la copertura del volante (8) inserendo a
scatto i tre agganci nelle rispettive sedi.
3. SBALLAGGIO E MONTAGGIO
1
2
3
4
5
1
6
7
8
