Stiga SD 98-108

9FR

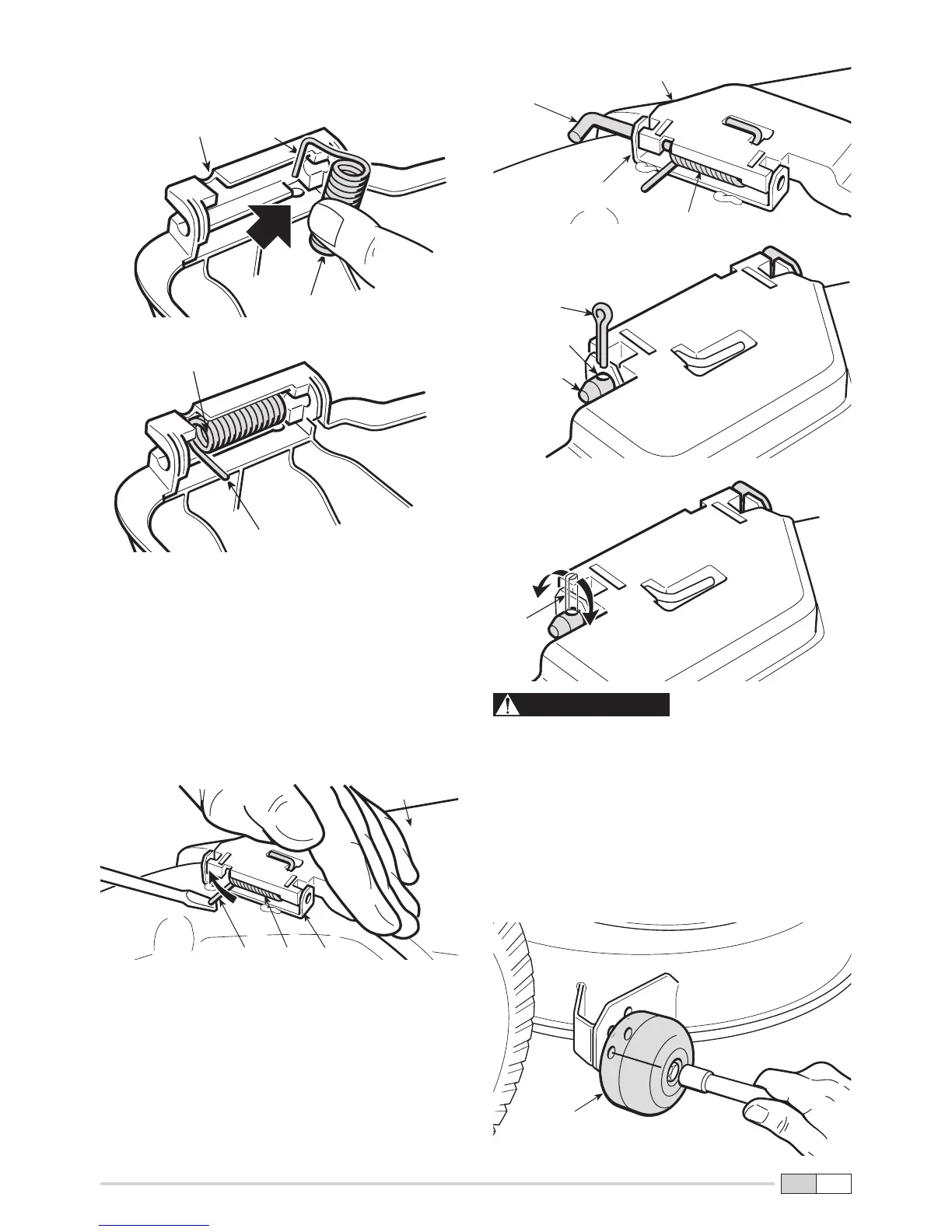

3.5 MONTAGE DU DÉFLECTEUR D’ÉJECTION
LATÉRALE
Depuis l’intérieur du déecteur (1), monter le ressort
(2) en introduisant l’élément terminal (2a) dans le
trou et en tournant le ressort de façon à loger cor
-
rectement dans leurs sièges aussi bien le ressort
(2) que l’élément terminal (2a).
Positionner le déflecteur (1) au niveau des supports
(3) du plateau de coupe et, à l’aide d’un tourne-
vis, tourner le deuxième élément terminal (2b)
du ressort (2) de façon à le porter à l’extérieur du
déflecteur.
Introduire le pivot (4) dans les trous des supports
(3) et du déecteur en le faisant passer à l’intérieur
des spires du ressort (2) jusqu’à ce que son extré
-
mité percée sorte complètement du support le plus
interne.
Introduire la goupille (5) dans le trou (4a) du pivot
(4) et tourner le pivot de ce qu’il faut pour pouvoir
plier les deux extrémités (5a) de la goupille (à l’aide
d’une pince) de façon à ce qu’elle ne puisse pas
bouger et permettre la sortie du pivot (4).
ATTENTION!
S’assurer que le res-
sort fonctionne correctement en maintenant
de manière stable le déflecteur en position
abaissée et que le pivot est introduit correc
-
tement, sans possibilité de sortie acciden-
telle.
3.6 REMISE EN POSITION DES ROULETTES
ANTI SCALP
Pour des problèmes de tran sport, les roulettes anti
scalp (1) ont été fixées dans le trou le plus en haut.
