2.3 Símbolos en el texto
Este símbolo remite a un capítulo de
este manual de instrucciones.

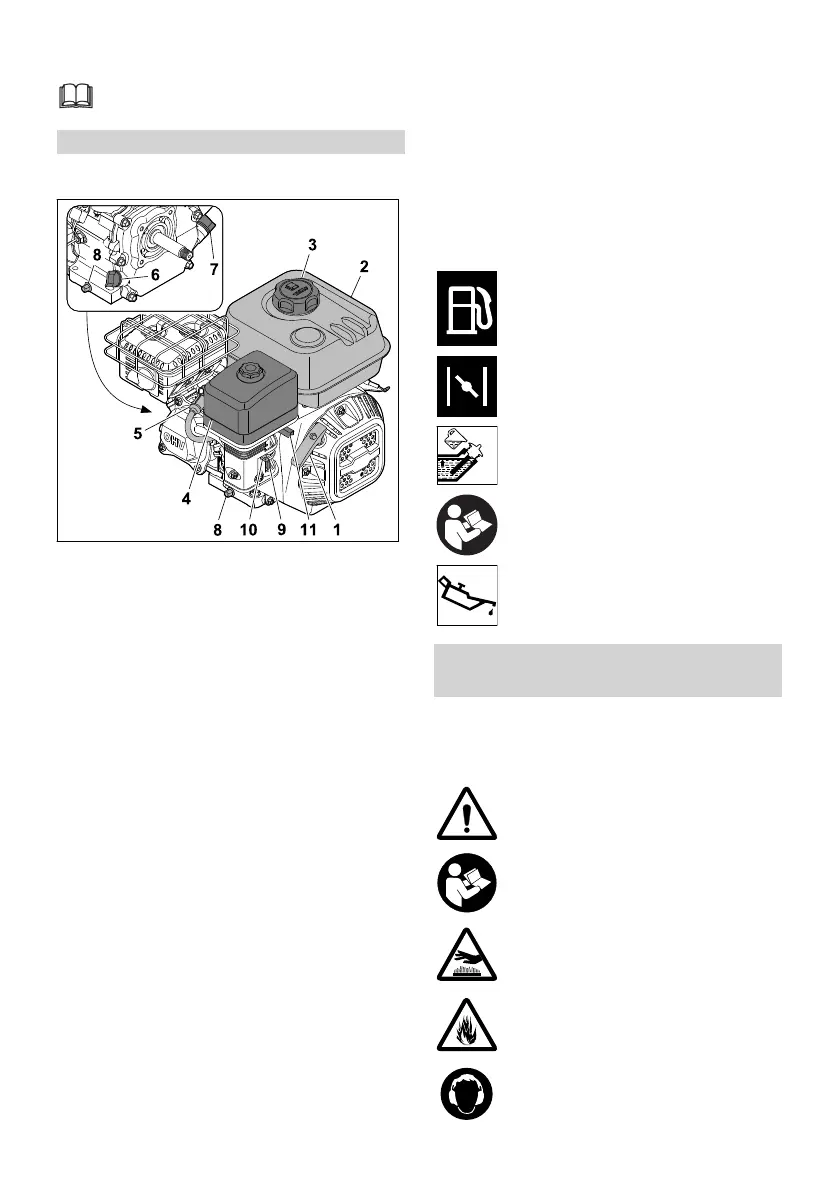

3 Sinopsis
3.1 Motor
1 Empuñadura de arranque
La empuñadura de arranque sirve para arran‐
car el motor.
2 Depósito de combustible
El depósito de combustible contiene el com‐
bustible.
3 Tapón del depósito de combustible
El tapón del depósito de combustible cierra la
abertura de llenado de gasolina.
4 Filtro de aire
El filtro de aire filtra el aire aspirado por el
motor.
5 Pipa de bujía
La pipa de bujía une el cable de encendido
con la bujía de encendido.
6 Varilla de nivel de aceite delantera
La varilla de nivel de aceite mide la cantidad
de aceite de motor.
7 Varilla de nivel de aceite trasera
La varilla de nivel de aceite mide la cantidad
de aceite de motor.
8 Tornillo de cierre
El tornillo de cierre cierra el orificio de purga
del aceite de motor.
9 Paso de combustible
El paso de combustible interrumpe la alimen‐
tación de combustible.
10 Estárter
El estárter posibilita una limitación controlada
del aire entrante.
11 Acelerador
El acelerador sirve para acelerar el motor.
3.2 Símbolos
Los símbolos pueden encontrarse en el motor o
en la boca de llenado de aceite, y significan lo
siguiente:
El paso de combustible se abre
y se cierra desplazando el
regulador.
Para arrancar un motor de
combustión frío hay que activar
el estárter.
Tener en cuenta la cantidad de
aceite de motor necesaria.
Leer, comprender y conservar
el manual de instrucciones.
El motor debe llenarse con
aceite de motor antes de arran‐
carlo.
4 Indicaciones relativas a la
seguridad
4.1 Símbolos de advertencia
Los símbolos de advertencia en el motor o en la
máquina STIHL significan lo siguiente:
Tener en cuenta las indicaciones de
seguridad y las medidas que hay que
tomar.
Leer, comprender y conservar el
manual de instrucciones.
No tocar las superficies calientes.
No repostar gasolina si el motor está
funcionando o está caliente.
Utilizar una protección auditiva.
3 Sinopsis español
0478-983-9920-C 23
