Stihl FS 120 User Manual

98
español / EE.UU
FS 120, FS 120 R, FS 200, FS 200 R, FS 250, FS 250 R
Sustitución de una cuerda de
arranque rota
!El resorte de rebobinado puede
saltar y desenrollarse durante esta
operación. Tenga cuidado para evitar
las lesiones.

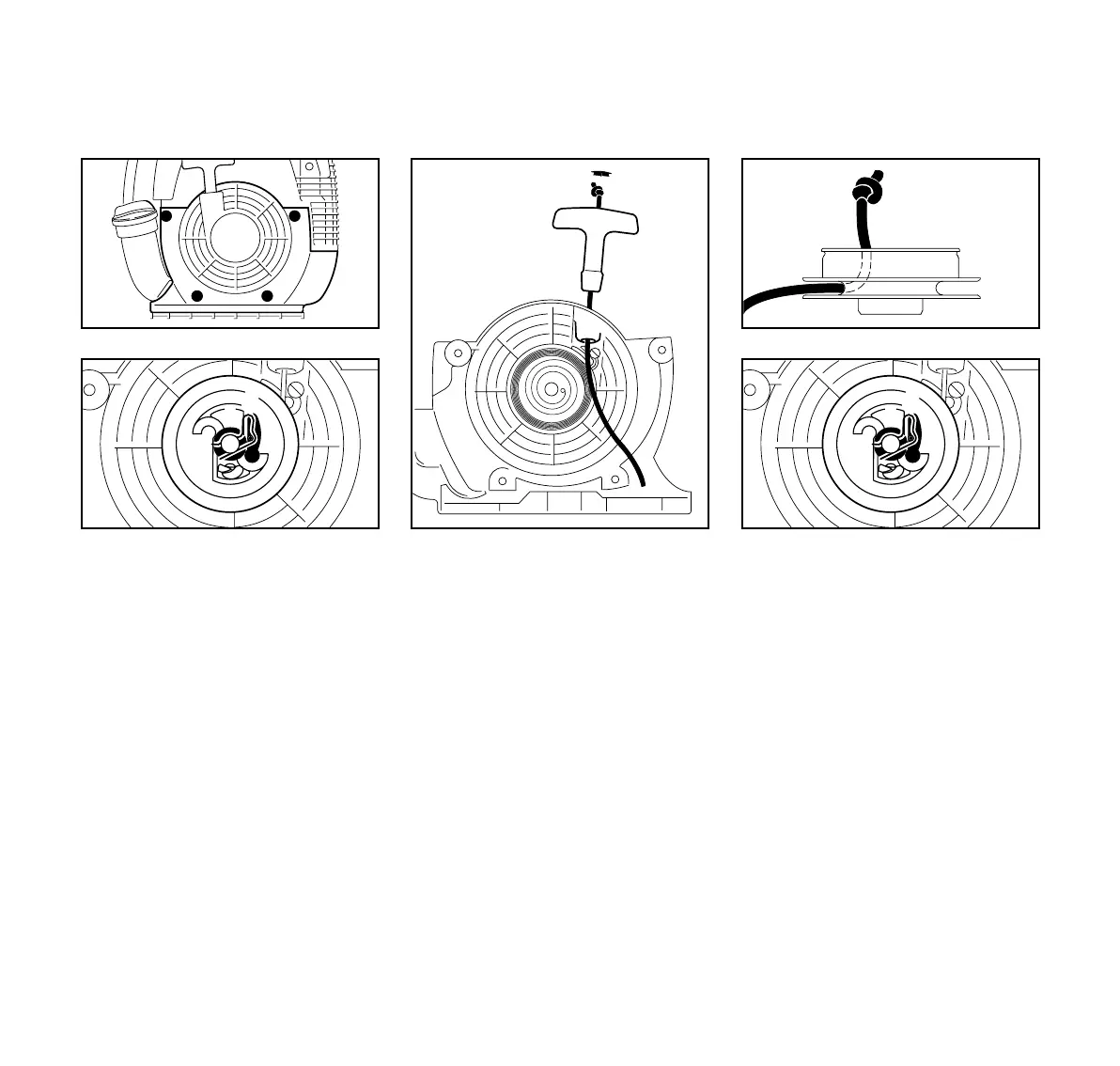

: Saque los tornillos (1).
: Retire la caja del ventilador.
: Quite la pinza de resorte (2).
: Quite cuidadosamente el rotor de la
cuerda con la arandela (3) y el trin-
quete (4).
: Saque cuidadosamente la tapa (5)
del mango de arranque.
: Quite el resto de la cuerda del rotor
y del mango.
: Haga un nudo de rizo sencillo en el
extremo de la cuerda de arranque
nueva – vea “Especificaciones” – y
después pase la cuerda por la parte
superior del mango y por el buje de
la cuerda (6).
: Vuelva a instalar la tapa en el
mango.
: Pase la cuerda a través del rotor y
fíjela con un nudo de rizo simple.
: Cubra la cavidad del cojinete del
rotor de la cuerda con aceite sin
resina - vea "Accesorios especia-
les".
: Deslice el rotor en el poste del
arrancador. Gírelo hacia uno y otro
lado para engranar la espiral termi-
nal del resorte de rebobinado.
: Vuelva a colocar el trinquete (4).
: Coloque la arandela (3).
: Instale la pinza de resorte (2) en el
poste del arrancador y engánchela
en el vástago del trinquete – la
pinza de resorte debe apuntar en
sentido horario.
Sustitución de la cuerda de
arranque y resorte de rebo-
binado
1
1
1
1
256BA075 KN
3
2
4
256BA032 KN
6
5
256BA033 KN
256BA034 KN
3
2
4
256BA032 KN

Stihl FS 120 Specifications

General

Power source	Gasoline
Type	Brush cutter
Cordless	Yes
Head type	Nylon line
Handle type	U-type handle
Engine power	1.8 hp
Product color	Black, Metallic, Orange
Uncertainty K	2 m/s²
Sound power level	110 dB
Fuel tank capacity	0.64 L
Vibration emission	4.9 m/s²
Engine displacement	30.8 cm³
Sound pressure level	98 dB
Cutting diameter (max)	- mm

Weight and Dimensions

Length	1760 mm
Weight	6300 g
