85FS 130, FS 130 R
español / EE.UU

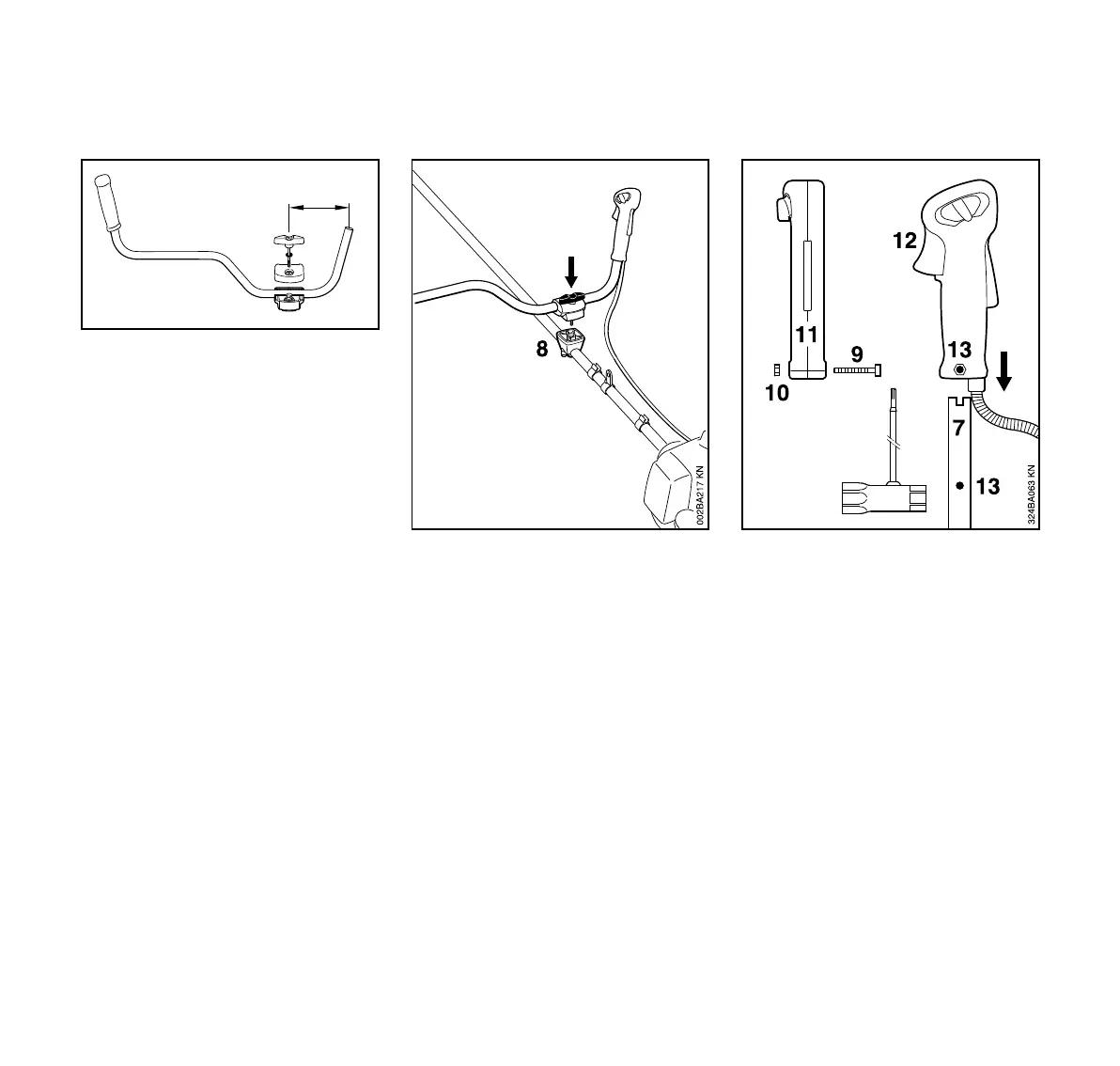

Montaje del manillar
: Coloque el manillar (7) en la abraza-
dera inferior (1) de manera que la
distancia A no sea de más de 15 cm
(6 pulg).
: Coloque la abrazadera superior en
su lugar y mantenga juntas ambas
abrazaderas.
: Empuje el tornillo mariposa, con la
arandela, a través de las dos abra-
zaderas hacia el tope – mantenga
juntas todas las piezas y sujételas.
: Coloque el conjunto armado en el
soporte del mango (8) con el tornillo
mariposa en el lado del motor.
: Empuje el tornillo mariposa hasta el
tope en el soporte del mango y ator-
níllelo, pero no al valor de apriete
final.
: Alinee el manillar perpendicular al
tubo de mando y vuelva a medir la
dimensión A.
: Apriete el tornillo mariposa firme-
mente
Montaje del mango de control
: Suelte el tornillo (9). La tuerca (10)
permanece en el mango de control
(11).
: Empuje el mango de control – el
gatillo de aceleración (12) debe
quedar orientado hacia la caja de
engranajes – sobre el manillar (7)
de manera que los agujeros (13) se
alineen.
: Inserte el tornillo y apriételo bien
firme.
