Stihl FS 130 User Manual

89FS 130, FS 130 R
español / EE.UU

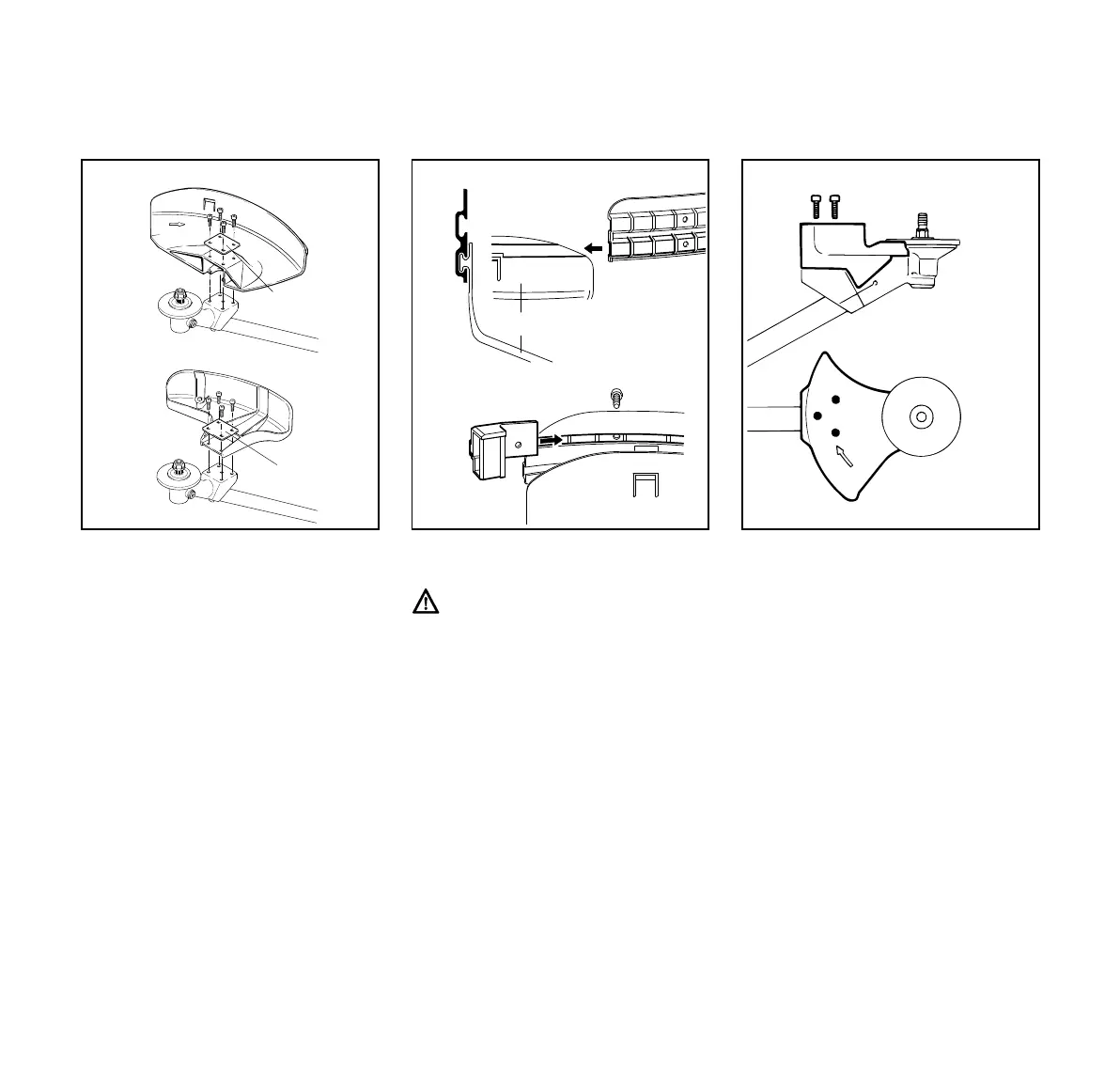

Montaje del deflector
1 = Deflector aprobado para todas las
herramientas segadoras.
2 = Deflector aprobado para utilizarse
con cabezas segadoras sola-
mente.
: Coloque el deflector en el meca-
nismo.
: Instale la placa (3) y alinéela.
: Inserte los tornillos de M5 x 18 y
apriételos firmemente.
Instalación de la faldilla y cuchilla
Estas piezas deben instalarse en el
deflector (1) cuando se utiliza una
cabeza segadora:
: Deslice la ranura guía inferior de la
faldilla (4) en el deflector (1) – debe
encajar a presión en su lugar.
: Empuje la cuchilla (5) dentro de la
ranura guía superior en la faldilla y
alinéela con el primer agujero.
: Coloque el tornillo y apriételo firme-
mente.
Montaje del tope
: Siempre instale el tope (6) cuando
se use una sierra circular.
: Coloque el tope en la pestaña del
mecanismo.
: Coloque los tres pernos M 5 x 18 (7)
y apriételos bien firmes.
Montaje del deflector
002BA102 KN
1
3
2
3
4
1
5
4
002BA103 KN
7 7
7
6
002BA028 KN

Stihl FS 130 Specifications

General

Engine Type	4-MIX
Displacement	36.3 cc
Sound Power Level	109 dB(A)
Weight	5.9 kg
Fuel Capacity	0.53 liters
Cutting Diameter	420 mm
Maximum Recommended Cutting Diameter (with blade)	250 mm
Maximum Recommended Cutting Diameter (with line head)	420 mm
Engine Power	1.4 kW (1.9 bhp)
