FS 160, FS 220, FS 280, FS 290
español
18

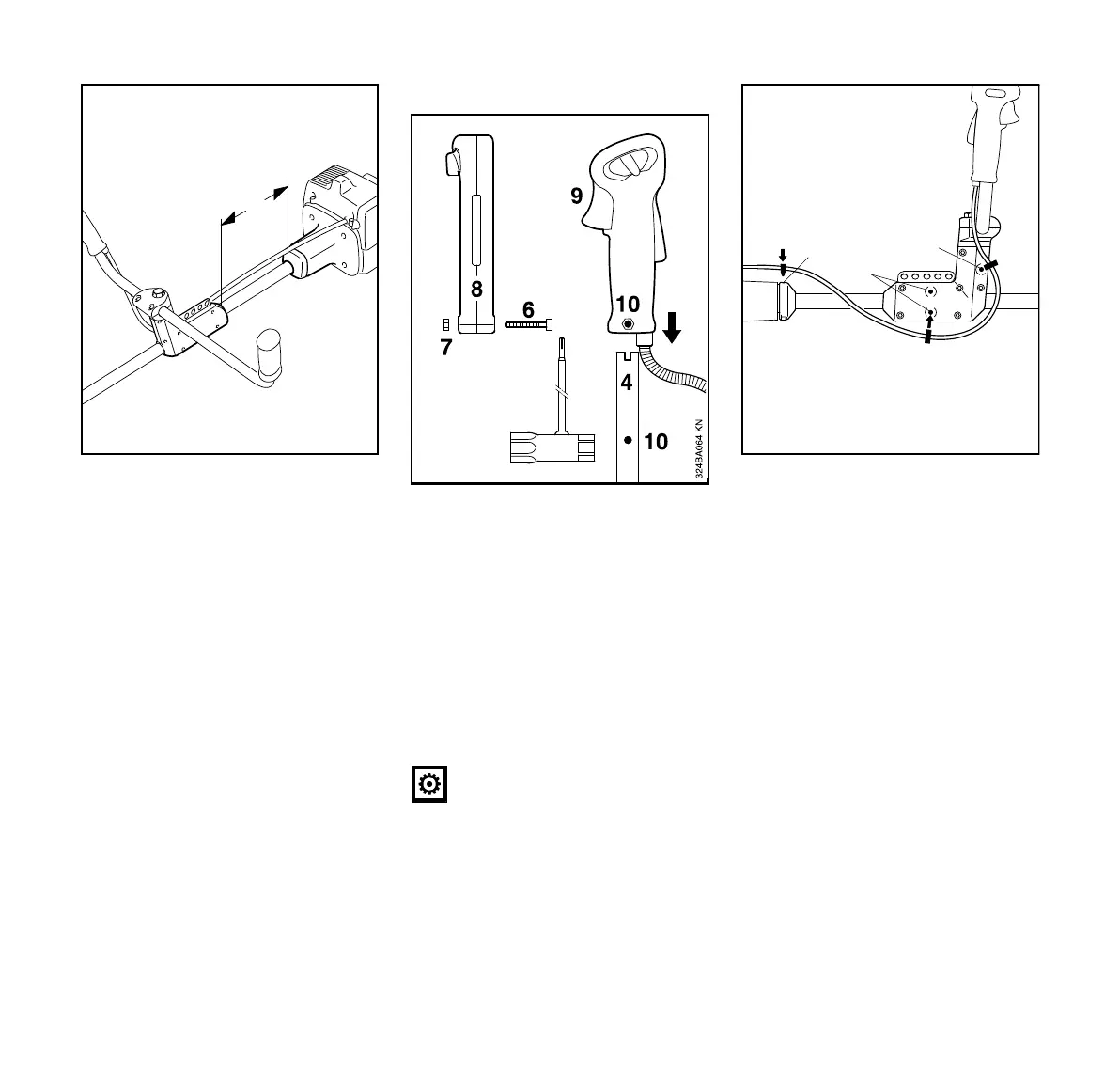

N Ajustar la abrazadera de apoyo, de
manera que la distancia (B) hasta la
caja de acoplamiento (5) sea de
unos 24 cm
N Apretar los siete tornillos de fijación
de la abrazadera de apoyo
Montar la empuñadura de mando
N Desenroscar el tornillo (6) – la
tuerca (7) permanece en la
empuñadura de mando (8)
N Montar la empuñadura de mando
con el acelerador (9) orientada
hacia el engranaje en el extremo del
asidero tubular (4) hasta que estén
alineados los orificios (10)
N Enroscar el tornillo y apretarlo
Fijar los soportes del cable del
acelerador
INDICACIÓN
No plegar el cable del acelerador ni
tenderlo en radios estrechos – el
acelerador se tiene que poder mover
con facilidad.
N Fijar los soportes del cable del
acelerador (13), de manera que uno
se pueda presionar en el orificio
superior (14) y el otro en uno de los
dos orificios inferiores (15)
N Presionar el tercer soporte del cable
del acelerador (13) en el
orificio (16) de la caperuza de la
caja de acoplamiento
Ajustar el cable del acelerador
N Comprobar el ajuste del cable del
acelerador – véase "Ajustar el cable
del acelerador"
