FS 160, FS 220, FS 280, FS 290
español
19
FS 220, FS 280, FS 290 – montar el
apoyo de la empuñadura y la
empuñadura doble

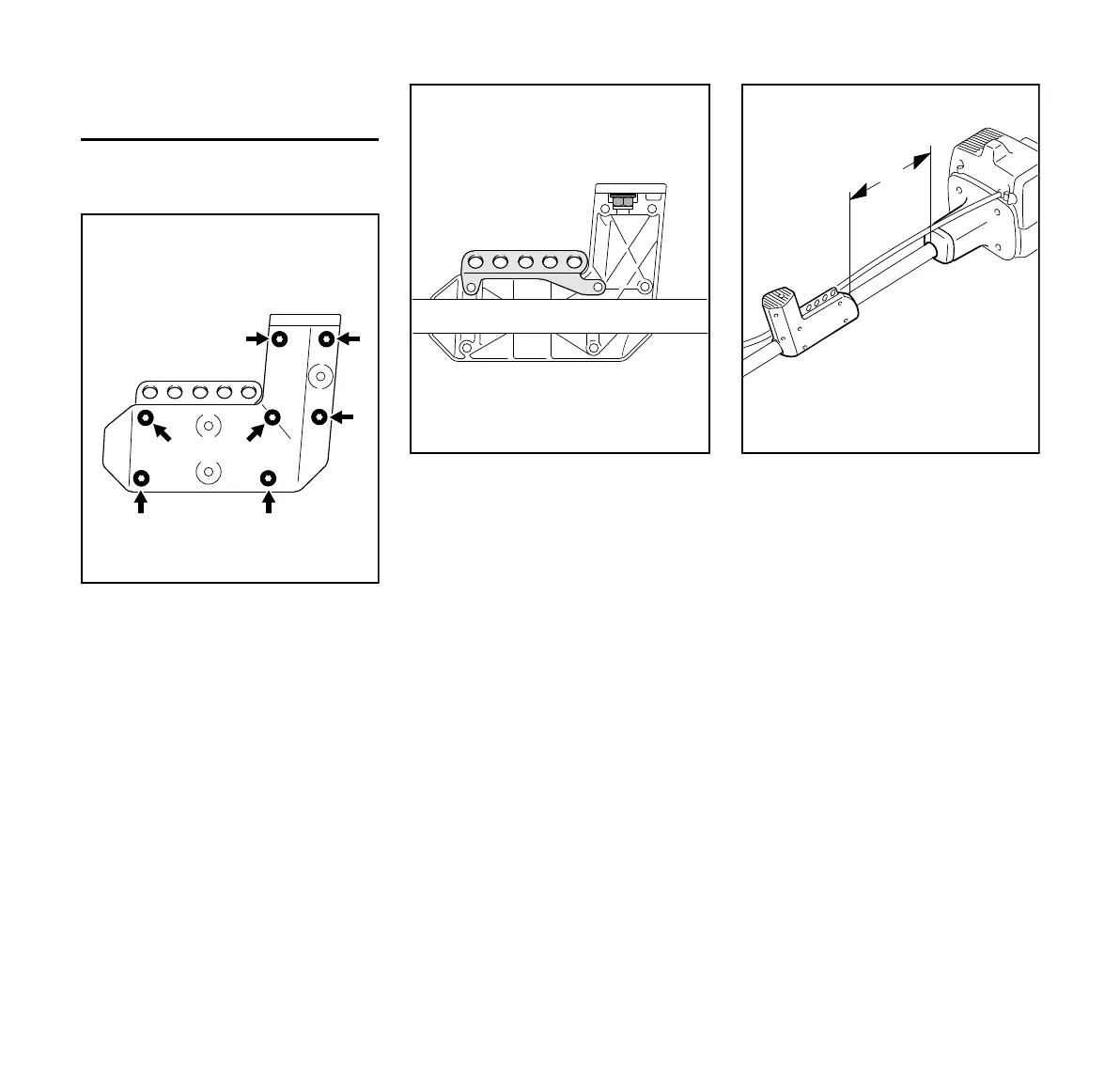

Montar el apoyo de la empuñadura
N Desenroscar los siete tornillos de
fijación de la abrazadera de
apoyo (1) y quitar la pieza de apoyo
de la misma
N Asegurar que la tuerca (2) se
encuentre en la pieza trasera de la
abrazadera de apoyo
N Colocar el vástago en la pieza
trasera de la abrazadera de apoyo –
la zona para la regleta perforada de
la abrazadera de apoyo está
orientada hacia el motor
N Colocar la regleta perforada (3) –
los orificios tienen que estar
alineados
N Colocar la pieza delantera de la
abrazadera de apoyo
N Enroscar sólo ligeramente los siete
tornillos de fijación
N Ajustar la abrazadera de apoyo (1),
de manera que la distancia (A)
hasta la caja de acoplamiento (4)
sea de unos 24 cm
N Apretar los siete tornillos de fijación
de la abrazadera de apoyo
