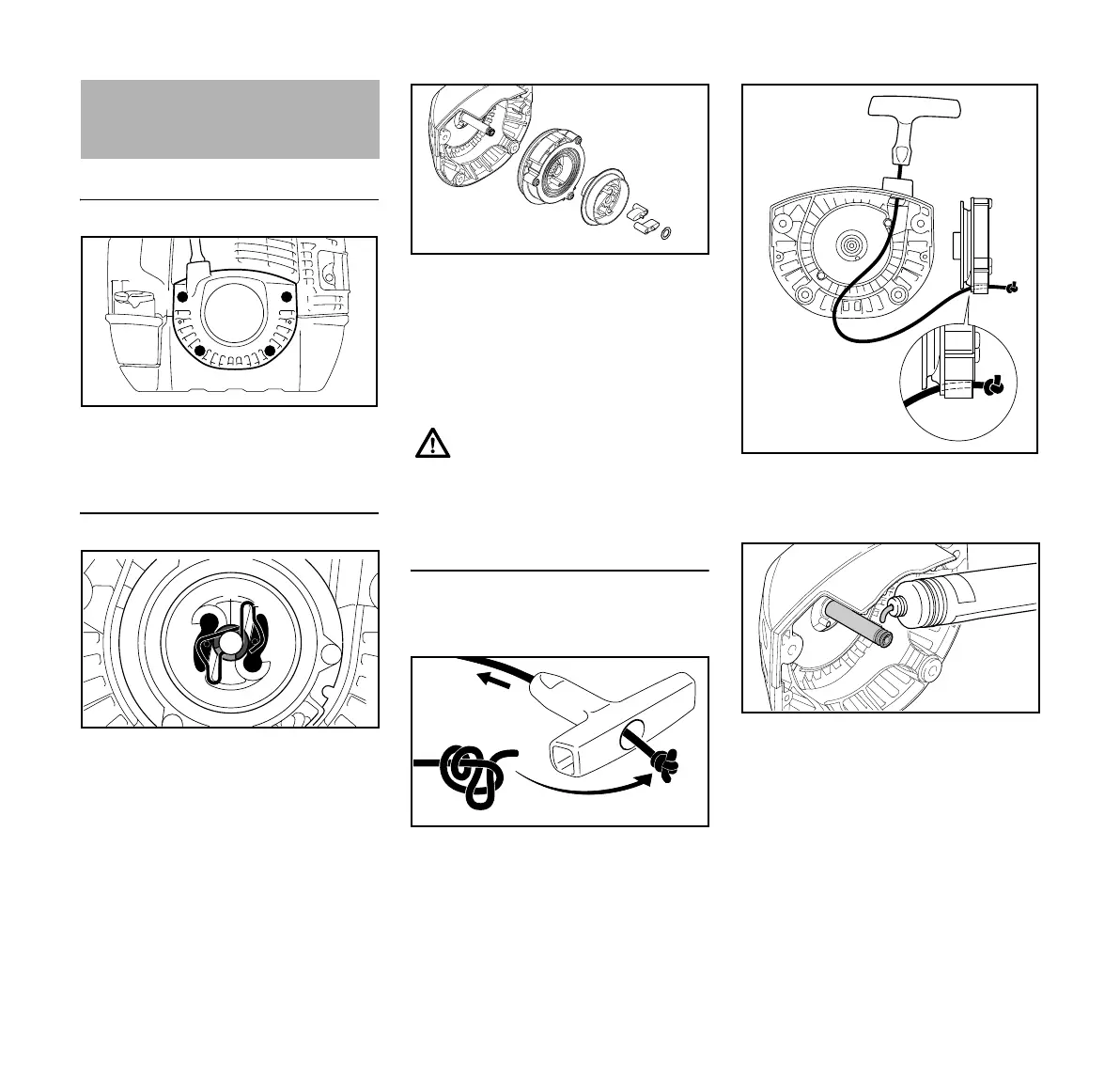

Retiro del arrancador
N Saque los tornillos (1).
N Levante el arrancador para quitarlo.
Retiro del rotor de la cuerda
N Use un destornillador o alicates
adecuados para retirar
cuidadosamente la pinza de
resorte (2) del poste del arrancador.
N Saque la pinza en E (3)
cuidadosamente.
N Retire cuidadosamente el rotor de
cuerda (4) con su portador (5),
trinquetes (6) y arandela (7).
N Colocar el portador (5) hacia abajo,
de manera que los trinquetes y la
arandela no puedan caerse de su
lugar.
Sustitución de una cuerda de
arranque rota
N Quite el resto de la cuerda del rotor
y del mango de arranque.
N Pase la cuerda nueva por el mango
de arranque y haga uno de los
nudos ilustrados.
N Tire del nudo de vuelta en el mango.
N Meter la cuerda por la parte superior
del buje guía (1) y el rotor de la
cuerda (2).
N Cubrir el poste del arrancador de
modo uniforme con lubricante para
engranajes STIHL – ver
"Accesorios especiales".
N Deslice el rotor de la cuerda con el
portador, trinquetes y arandela
sobre el poste del arrancador.
Gírelo hacia uno y otro lado para
engranar la espiral terminal del
resorte de rebobinado.
Sustitución de la cuerda de
arranque y del resorte de
rebobinado
1 1
1 1
9926BA023 KN
3
2
9926BA024 KN
El resorte de rebobinado puede
saltarse y desenrollarse durante
esta operación – tome medidas
para evitar lesiones.
5
6
9926BA025 KN
4
7
9926BA026 KN
1
9926BA027 KN
2
9926BA035 KN
