Stihl FS 290 - Montar el Vástago

FS 160, FS 220, FS 280, FS 290
español
15

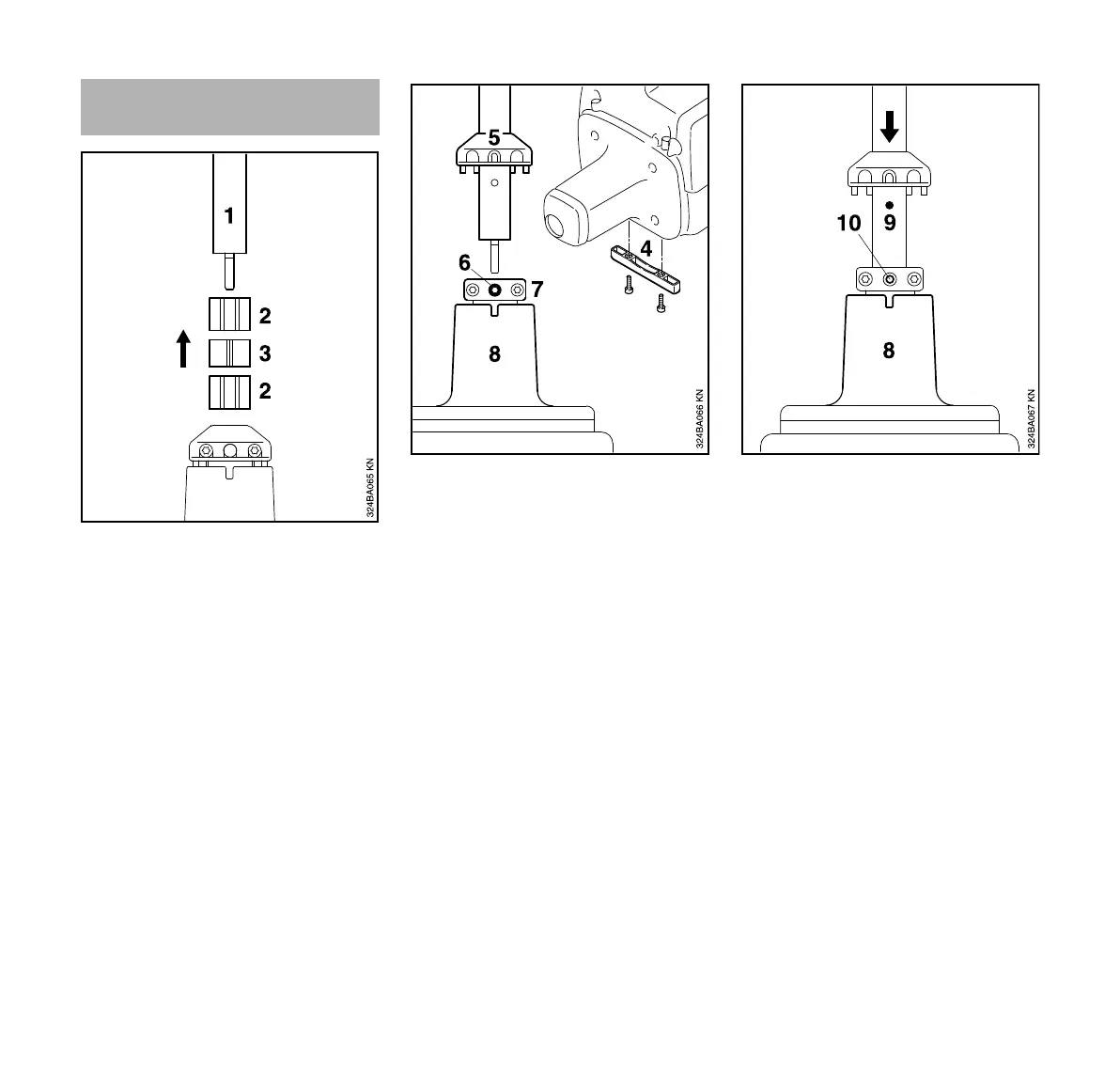

N Retirar del vástago (1) la caperuza
protectora
N Colocar en el vástago,
sucesivamente y en el orden
representado, los dos soportes del
cable del acelerador (2) y la
abrazadera de sujeción (3) para el
cinturón de porte
N En el caso de que el apoyo de la
máquina no esté montado de
fábrica, fijar el apoyo (4) adjuntado
al lado inferior del motor con dos
tornillos M5x16
N Tras desenroscar el tornillo
central (6) del manguito de
apriete (7), retirar la caperuza (5)
de la caja de acoplamiento (8) y
correrla hacia el vástago
N Introducir el vástago en la caja de
acoplamiento (8) a través del
manguito de apriete hasta que el
orificio (9) existente en el vástago
coincida con el orificio roscado (10)
del manguito de apriete
Montar el vástago
