Uso de la barra de defensa
Puede ser necesario instalar una barra
de defensa adaptada a la herramienta
que se va usar – vea "Combinaciones
aprobadas accesorio de corte, deflector,
mango y arnés".
La barra de defensa se suministra como
equipo estándar o puede ser disponible
como un accesorio especial.

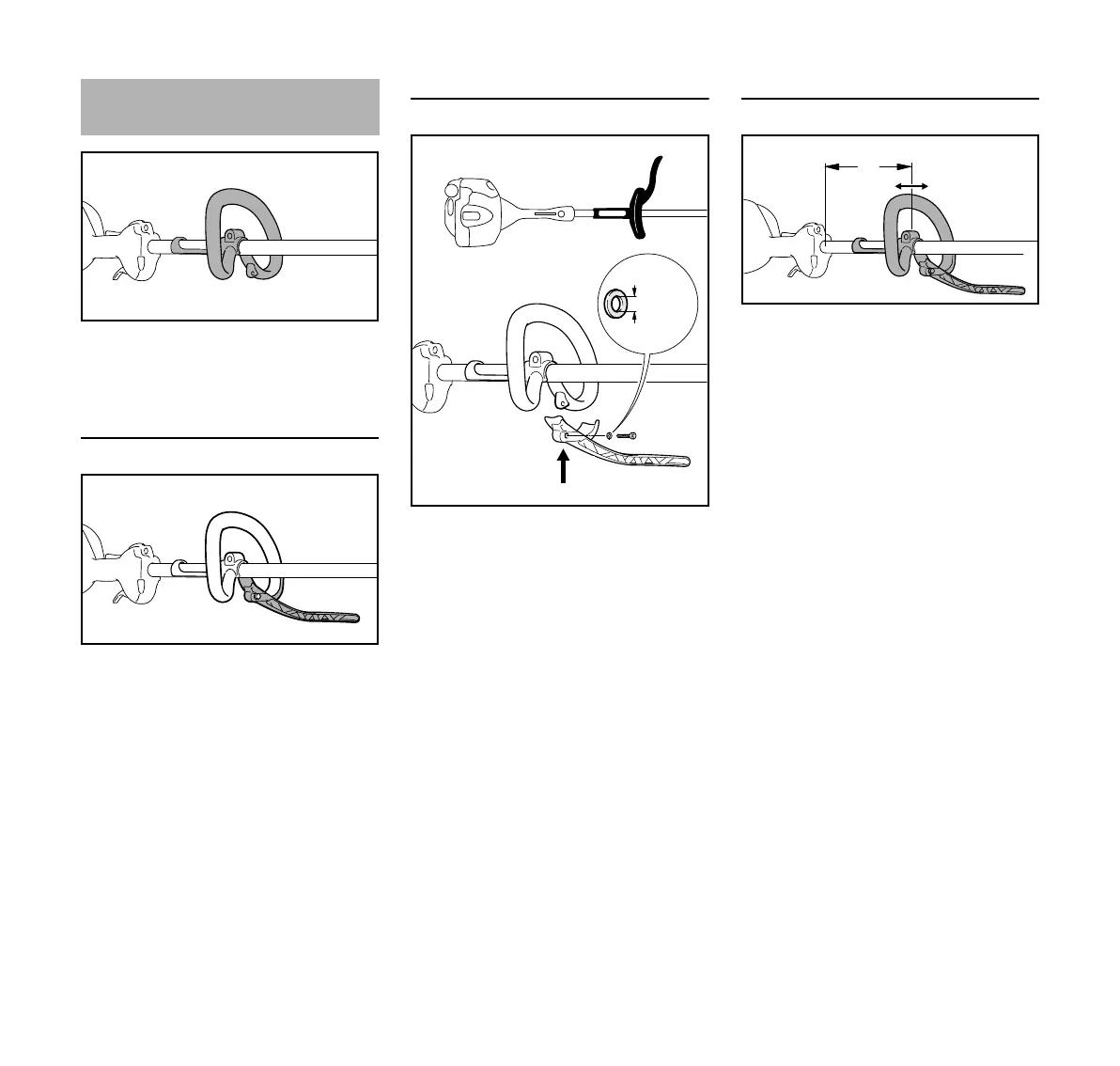

Montaje de la barra de defensa
N Coloque la arandela (1) en el
tornillo M5x23 (2).
N Mantenga la barra de defensa (3)
contra el mango tórico e inserte el
tornillo con la arandela.
N Apriete el tornillo (2) firmemente.
Deje la barra de defensa
permanentemente instalada en el
mango tórico.
Ajuste y fijación del mango tórico
El mango tórico puede ajustarse de
acuerdo con la talla y el alcance del
operador y la aplicación, variando la
distancia (A).
Distancia recomendada (A): aprox.
35 cm (14 in)
N Afloje el tornillo en el mango.
N Deslice el mango a la posición
requerida.
N Apriete el tornillo hasta que no sea
posible girar el mango en el tubo de
mando.
Montaje del mango tórico
(5,3 mm)
547BA031 KN
1
2
3
0.2 in
