ADVERTENCIA
Para reducir el riesgo de sufrir lesiones,
siempre apague el motor antes de
ajustar el hilo con la mano.
Sustitución del hilo de nilón o las
cuchillas
Consulte las instrucciones que se
suministran con la cabeza segadora.

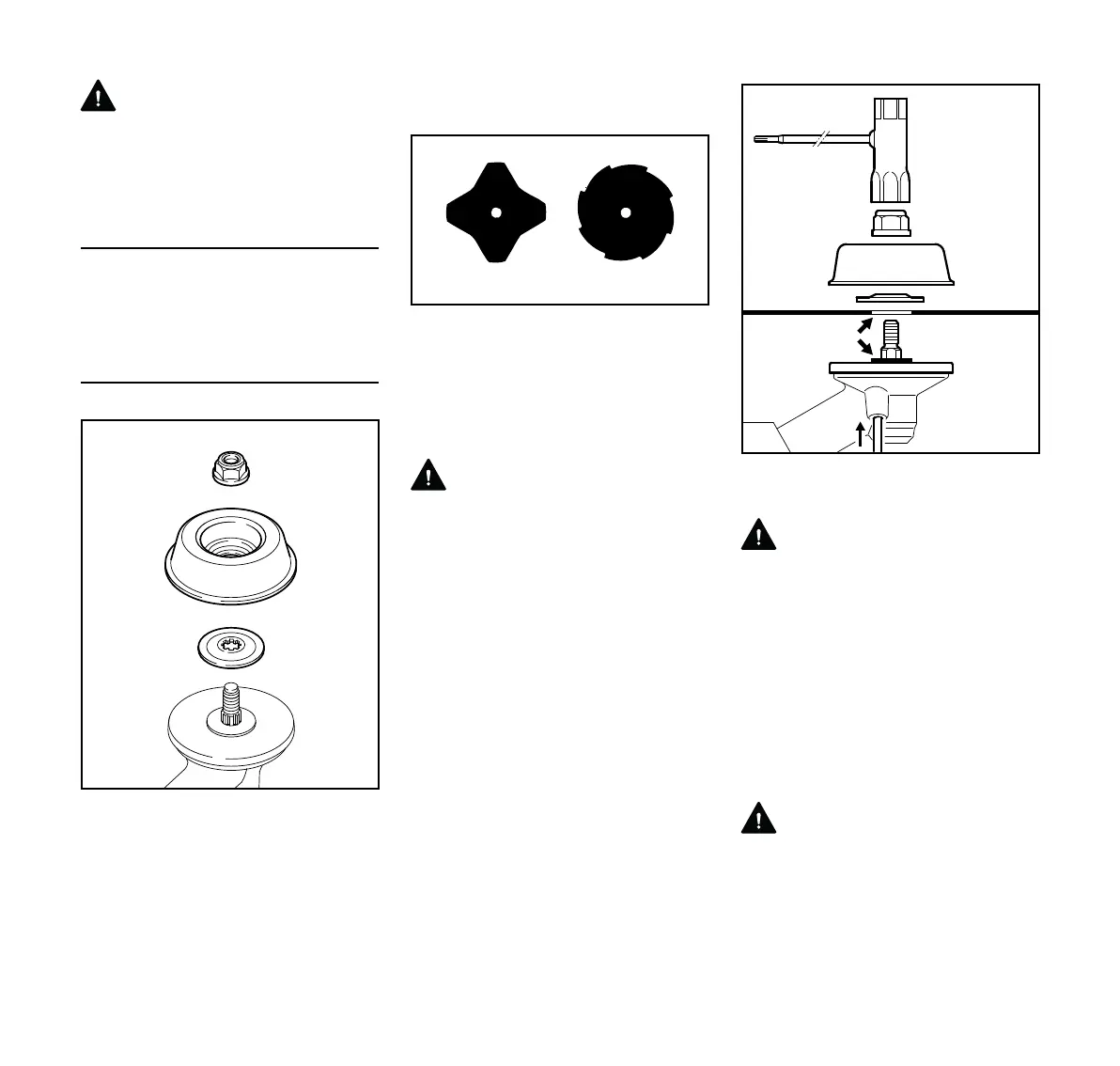

Montaje de accesorios de corte
metálicos
La tuerca (1), la placa de refuerzo (2) y
la arandela de empuje (3) son
necesarias para la instalación de la
cuchilla para pasto. Las piezas están
disponibles como accesorios
especiales.
Verifique el sentido de rotación del
accesorio de corte
Los bordes cortantes de la cuchilla para
pasto (1) pueden quedar orientados en
cualquiera de los dos sentidos.
Los bordes cortantes de la cuchilla para
pasto (2) deben apuntar en sentido
horario.
ADVERTENCIA
El sentido de rotación está indicado por
una flecha ubicada en la superficie
interior del deflector.
N Coloque el accesorio de corte (1)
sobre la placa de empuje (2).
ADVERTENCIA
El collar (vea la flecha) debe encajar en
el agujero de montaje del accesorio de
corte.
Sujeción del accesorio de corte
N Instale la arandela de empuje (3) y
la placa de refuerzo (4) en el eje (5).
N Bloquee el eje y atornille la tuerca
de montaje (6) en sentido
contrahorario en el eje y apriétela
firmemente.
ADVERTENCIA
Si la tuerca de montaje está demasiado
floja, instale una nueva.
002BA347 KN
1
2
3
1
2
681BA108 KN
681BA117 KN
3
6
4
5
2
1
