Stihl FS 91 - Accesorios Aprobados para Herramientas Motorizadas; Montaje del Manillar

FS 91, FS 91 R
español / EE.UU
79
Estos accesorios STIHL pueden
instalarse en la herramienta motorizada
básica:
Montaje del manillar tipo bicicleta con
soporte de mango giratorio
La máquina viene con el soporte
giratorio para manillar instalado en el
eje. Para montar el manillar es
necesario retirar las abrazaderas
moldeadas.

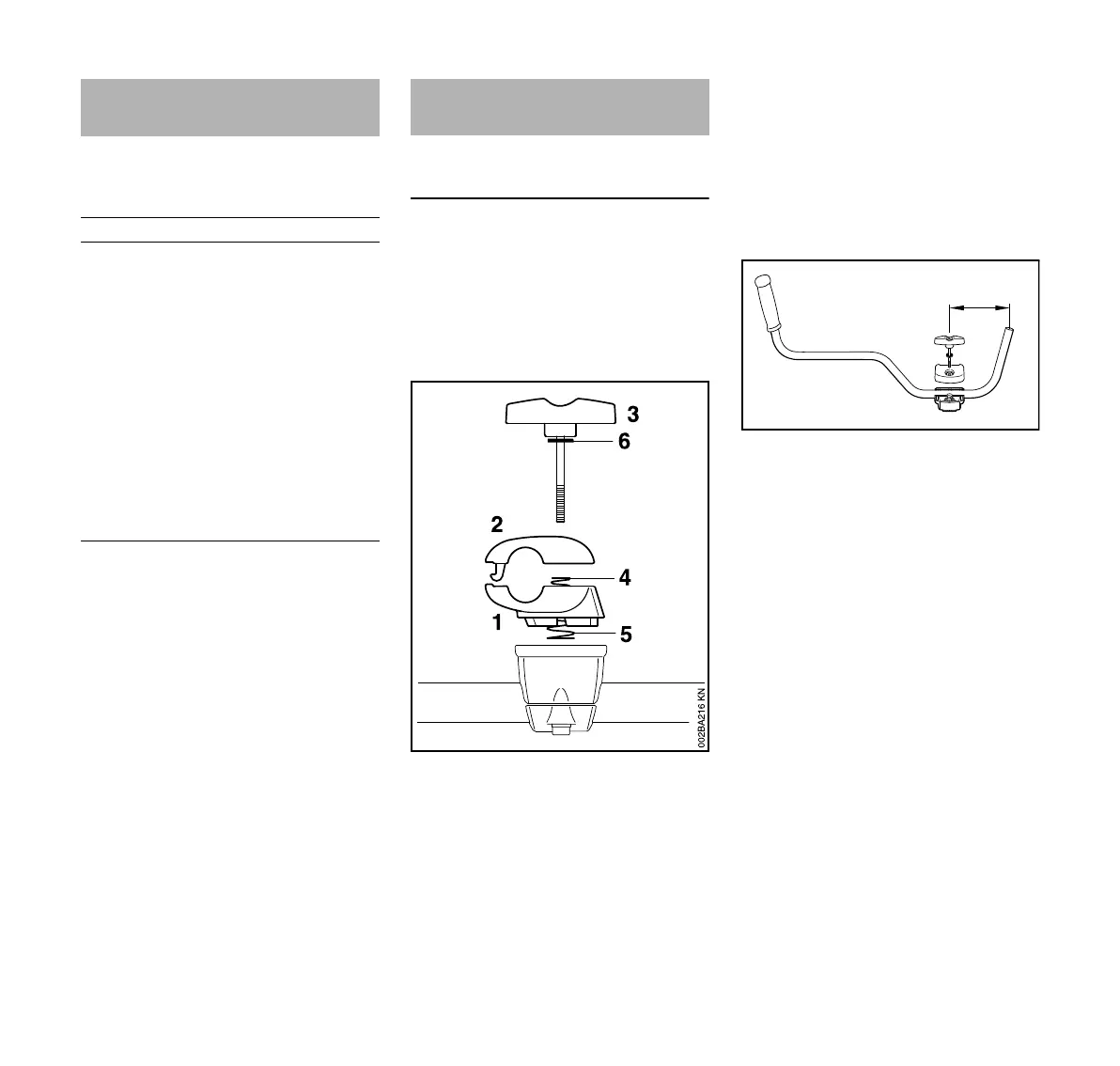

Retiro de las abrazaderas moldeadas
N Sujete firmemente la abrazadera
inferior (1) y la abrazadera superior
(2).
N Suelte el tornillo mariposa (3) – Las
abrazaderas están sueltas cuando
el tornillo mariposa está suelto. Los
resortes (4 y 5) las separan.
N Quite el tornillo mariposa – la
arandela (6) queda en el tornillo
mariposa.
N Separe las abrazaderas – los
resortes (4, 5) quedan en la
abrazadera inferior.
Fijación del manillar
N Coloque el manillar (7) en la
abrazadera inferior (1) de manera
que la distancia A no mida más de
15 cm (6 pulg).
N Coloque la abrazadera superior en
su lugar y mantenga juntas ambas
abrazaderas moldeadas.
N Empuje el tornillo mariposa a través
de las dos abrazaderas hasta el
tope – mantenga juntas todas las
piezas y sujételas.
Accesorios aprobados para
herramientas motorizadas
Accesorio
1)
no aprobado para máquinas con
manillar tipo bicicleta
2)
la correa para el hombro no es
necesaria
3)
utilice la barra de defensa en
máquinas con mango tórico
Aplicación
BF Cultivadora
FCS
1) 2)
Bordeadora
FH 145° Guadaña
motorizada
HL 0°
1)
Cortasetos de
alcance largo
HL 145°
1)
Cortasetos de
alcance largo
HT
1)
Podador de varilla
RG
3)
Desmalezadora
KB (4601)
1)
Cepillo barredor
KW (4601)
1)
Barredora
PowerSweep
Montaje del manillar
1
7
A
250BA046 KN
