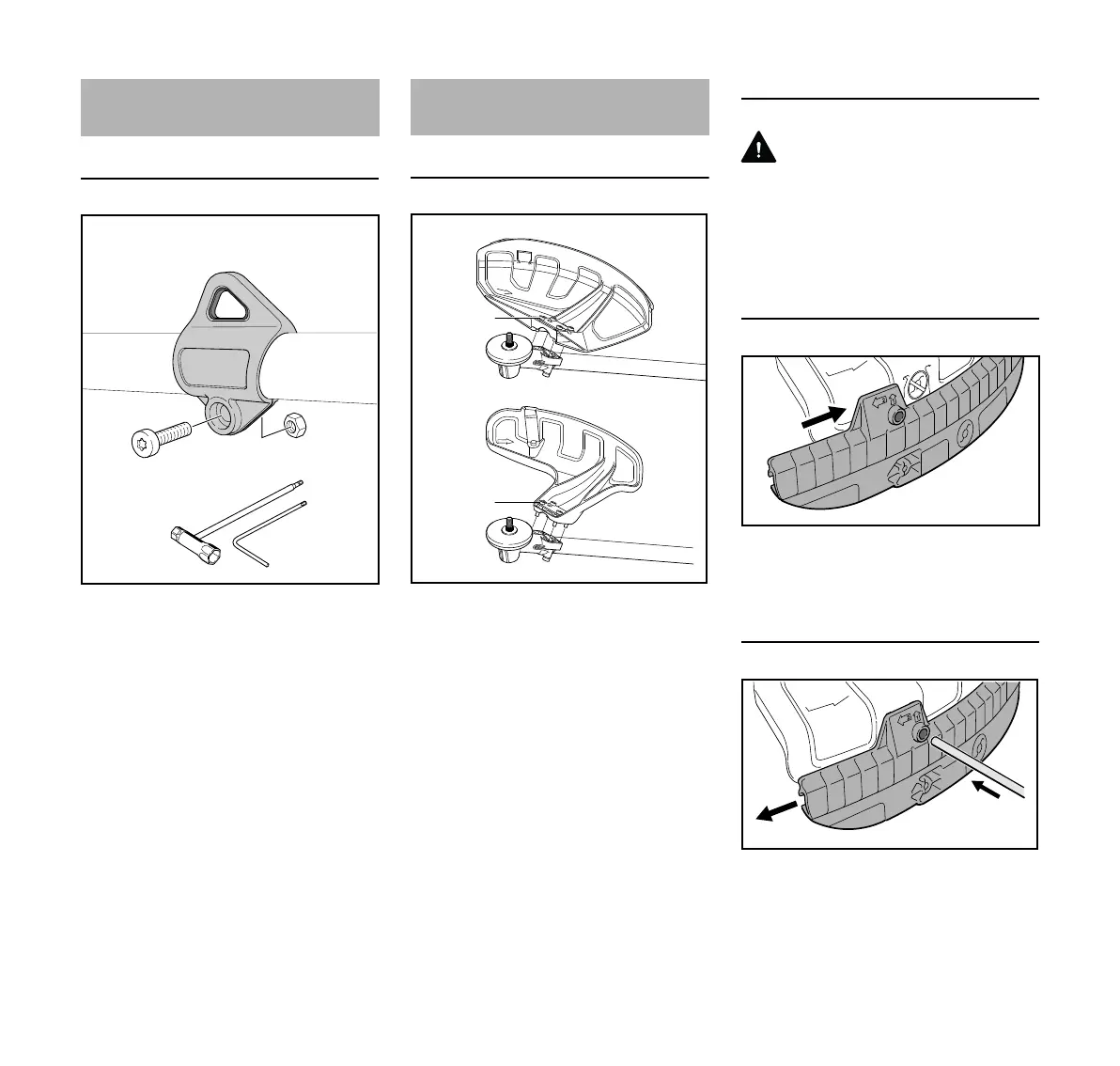

Stihl FS 91 - Montaje de la Argolla de Transporte; Montaje del Deflector

FS 91, FS 91 R
español / EE.UU
83
Versión en plástico polimérico
Vea "Piezas principales" para
determinar la posición de la argolla de
transporte.
N Empuje la argolla de transporte (1)
sobre el tubo de mando.
N Inserte la tuerca M5 en el rebajo
hexagonal en la argolla de
transporte.
N Instale el tornillo M5x14.
N Alinee la argolla de transporte
N Apriete el tornillo firmemente.
Montaje del deflector
1 Deflector para herramientas
segadoras
2 Deflector para cabezas segadoras
Los deflectores (1) y (2) se instalan en la
caja de engranajes de la misma manera.
N Coloque el deflector en la brida de
la caja de engranajes.
N Inserte los tornillos (3) y apriételos
bien firmes.
Colocación de la faldilla y cuchilla
ADVERTENCIA
Riesgo de lesiones causadas por
objetos lanzados y por el contacto con el
accesorio de corte. Estas piezas deben
instalarse en el deflector (1) cuando se
utiliza una cabeza segadora.
Colocación de la faldilla
N Deslice la ranura guía inferior de la
faldilla en el deflector – debe
encajar a presión en su lugar.
Retiro de la faldilla
N Inserte el pasador de tope en el
agujero de la faldilla y usarlo para
empujar la faldilla hasta izquierda.
N Quite la faldilla del deflector.
Montaje de la argolla de
transporte
1
002BA529 KN
Montaje del deflector
002BA636 KN
2
1
3
3
002BA637 KN
1.
2.
002BA646 KN
