FS 91, FS 91 R
español / EE.UU
85
Máquina suministrada sin tornillería de
montaje
Sólo se pueden usar las cabezas
segadoras que se instalan directamente
en el eje (2).

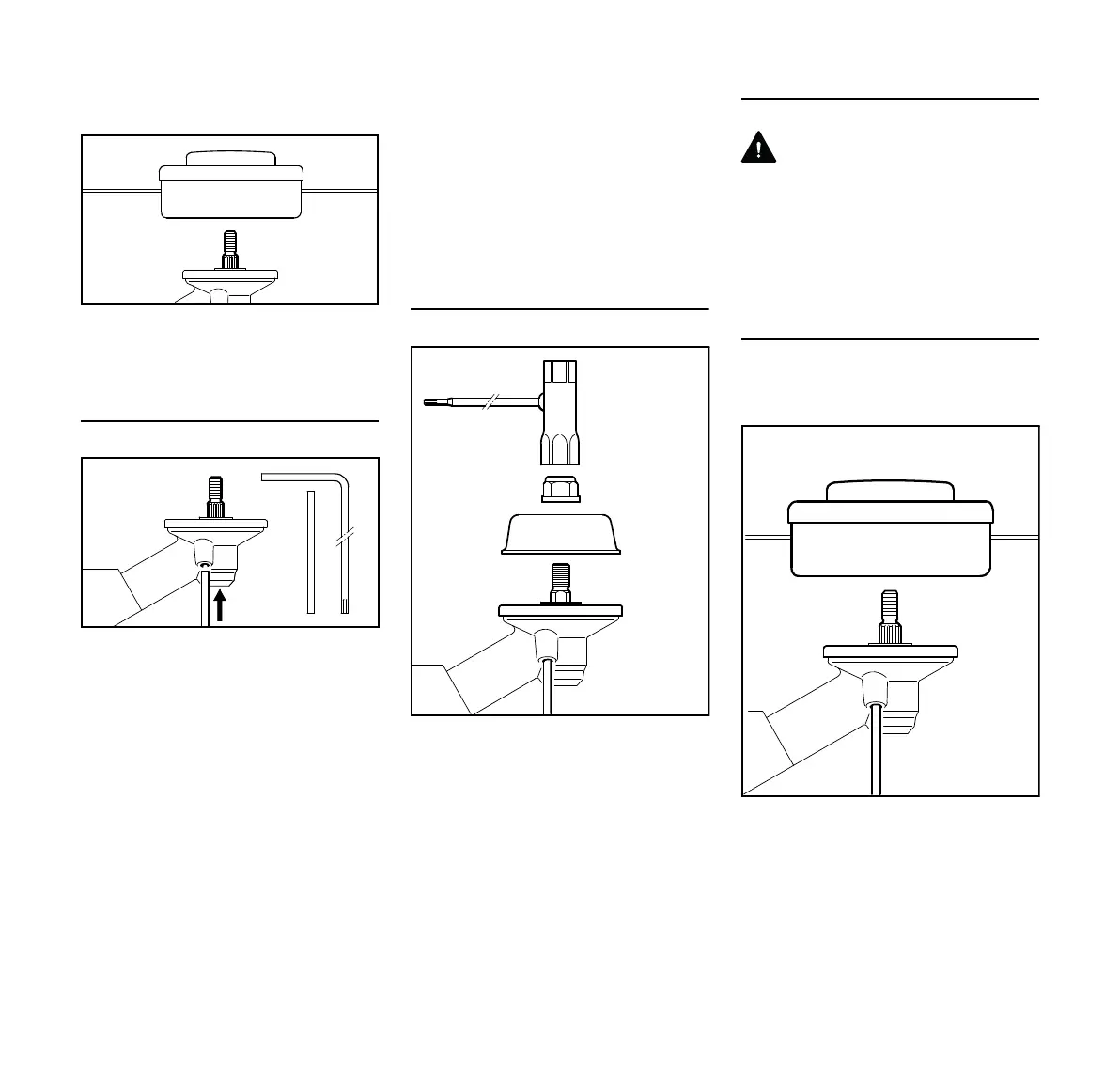

Bloqueo del eje
Para instalar o quitar los accesorios de
corte, es necesario bloquear el eje de
salida (2) con el pasador de tope (6) o
un destornillador (6). Estas piezas se
suministran con la máquina como
equipo estándar o están disponibles
como accesorios especiales.
N Inserte el pasador de tope (6) o el
destornillador (6) en el agujero (7)
hasta fondo en la caja de
engranajes y aplique algo de
presión.
N Gire el eje, la tuerca o el accesorio
de corte hasta que el pasador de
tope se deslice en su lugar y
bloquee el eje.
Retiro de la tornillería de montaje
N Bloquee el eje (5) con el pasador de
tope (1).
N Utilice la llave combinada (2) para
aflojar y sacar la tuerca (3) en
sentido horario (roscas izquierdas).
N Quite la placa de refuerzo (4) del eje
(5). No retire la placa de empuje (6).
Montaje del accesorio de corte
ADVERTENCIA
Riesgo de lesiones causadas por
objetos lanzados y por el contacto con el
accesorio de corte. Utilice el deflector
apropiado para el accesorio de corte –
vea "Montaje del deflector".
Colocación de cabeza segadora con
tornillo de montaje
Guarde la hoja de instrucciones de la
cabeza segadora en un lugar seguro.
N Instale la placa de empuje (1).
N Atornille la cabeza segadora (3) en
sentido contrahorario en el eje (4)
hasta donde tope.
2
002BA266 KN
6
7
2
002BA330 KN
6
0000-GXX-1323-A0
4
1
2
3
5
6
1
0000-GXX-1324-A0
2
3
4
