Stihl FS 91 User Manual

FS 91, FS 91 R
español / EE.UU
87

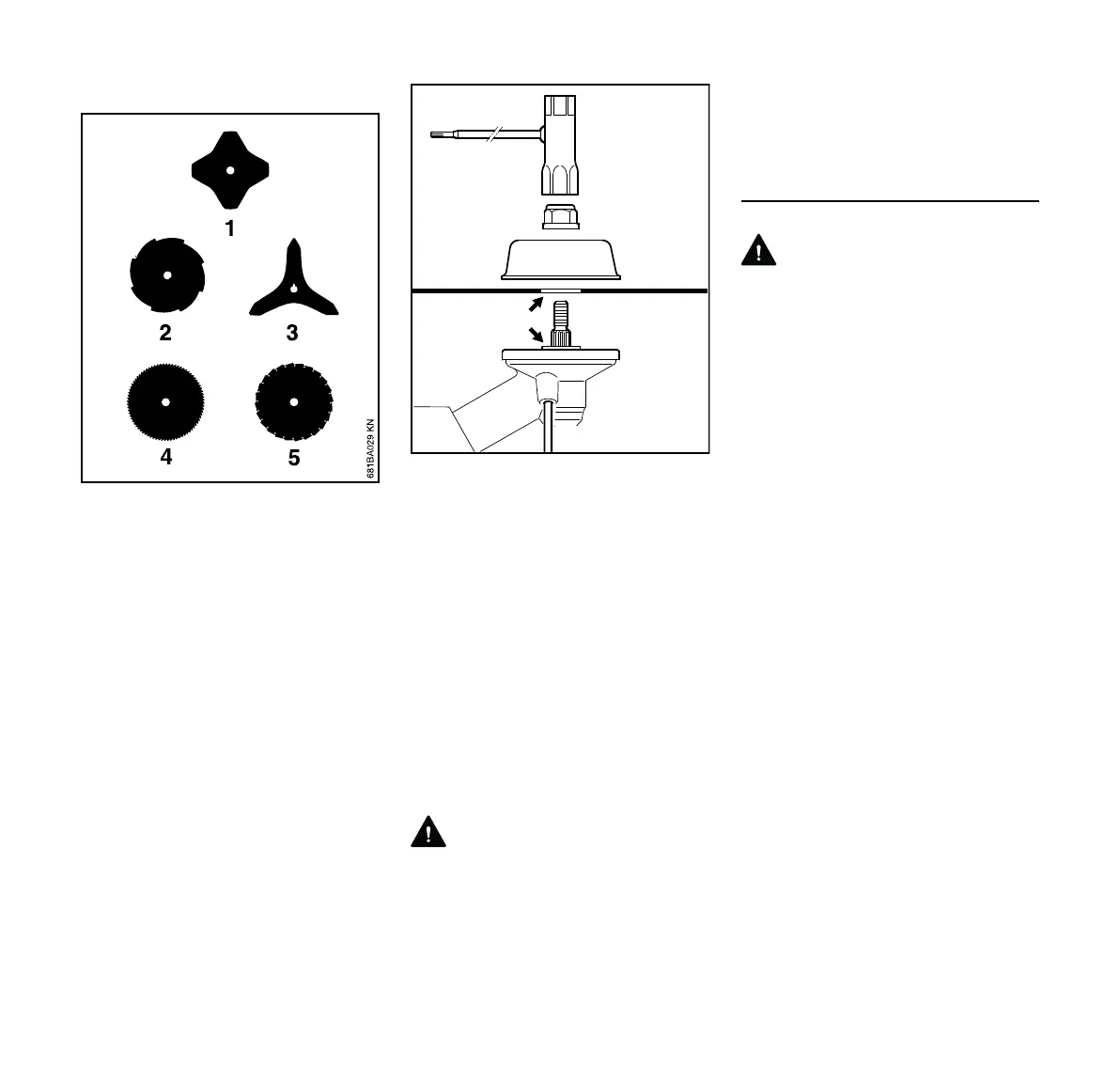

Montaje correcto del accesorio de corte
Los accesorios con 3 o 4 filos (1, 3)
pueden apuntar en cualquier sentido –
estos accesorios deben invertirse a
intervalos regulares para evitar
desgastar solamente uno de sus lados.
Los bordes cortantes de los accesorios
de corte 2, 4 y 5 deben quedar
orientados en sentido horario.
El sentido de rotación está indicado por
una flecha ubicada en la superficie
interior del deflector.
N Instale la placa de empuje (9).
N Coloque el accesorio de corte (8)
sobre la placa de empuje (9).
El collar (vea la flecha) debe encajar en
el agujero de montaje del accesorio de
corte.
Sujeción del accesorio de corte
N Instale la placa de refuerzo (10).
N Bloquee el eje (11) con el pasador
de tope (12).
N Utilice la llave combinada (14) para
atornillar la tuerca de montaje (13)
en sentido contrahorario en el eje
de salida y apriétela firmemente.
ADVERTENCIA
Existe el riesgo de lesionarse si el
accesorio de corte se afloja. Si la tuerca
de montaje está demasiado floja, instale
una nueva.
INDICACIÓN
Quite la herramienta usada para
bloquear el eje.
Retiro del accesorio de corte metálico
ADVERTENCIA
Use guantes protectores para reducir el
riesgo de contacto directo con los filos.
N Bloquee el eje (11) con el pasador
de tope (12).
N Desenrosque la tuerca de
montaje (13) en sentido horario.
N Retire el accesorio de corte y su
tornillería de montaje de la caja de
engranajes – pero no retire la placa
de empuje (9).
8
9
10
11
13
14
0000-GXX-0502-A0
12
