español
17

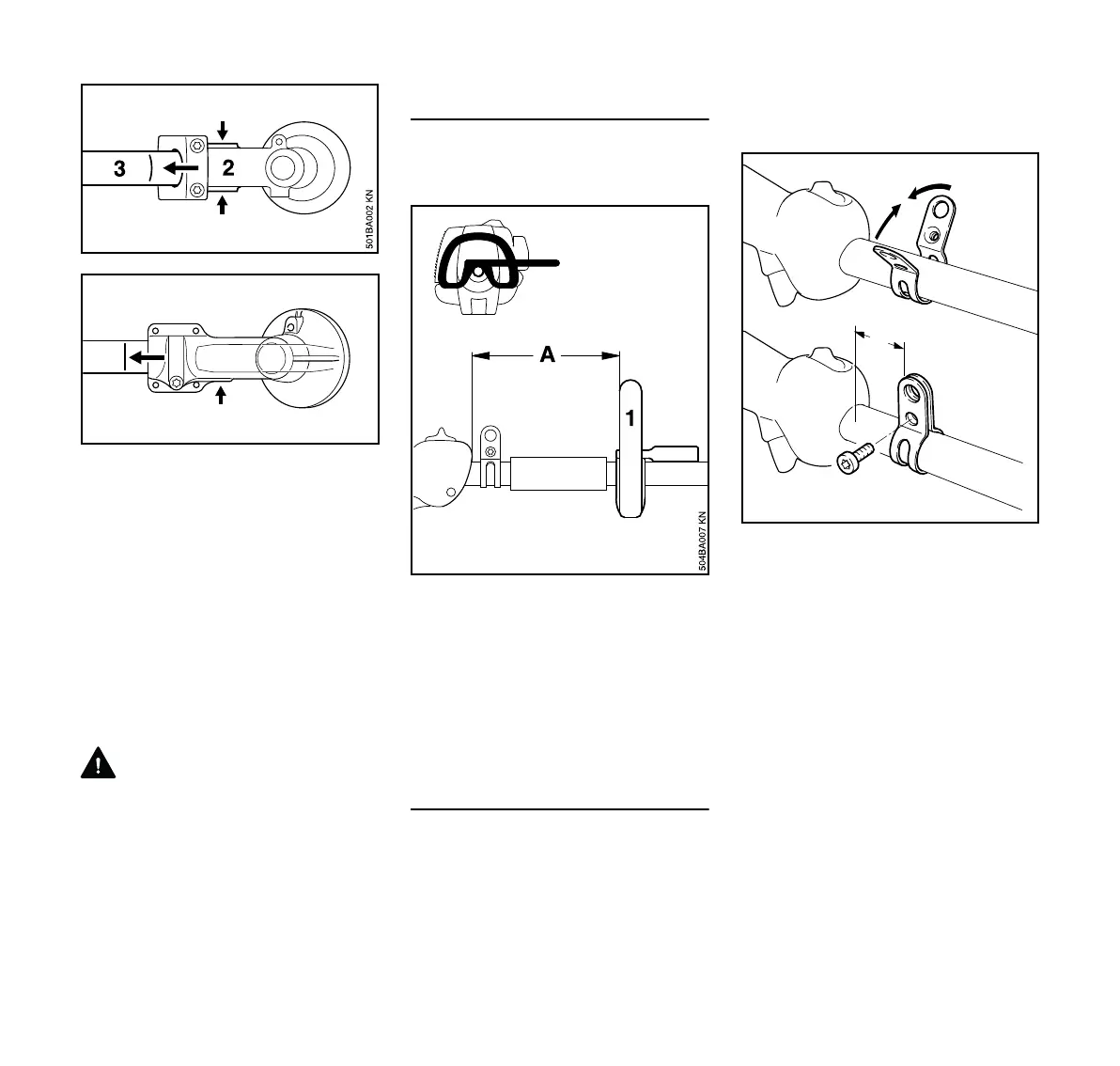

N Montar el engranaje (2) en el
vástago (3) hasta el tope – al
hacerlo, girar un poco el engranaje
en vaivén hasta que la caja haya
alcanzado la marca en el vástago o
la haya cubierto.
Otra posibilidad de comprobación: el
vástago estará correctamente montado
cuando cierre por completo el intersticio
de apriete del engranaje (flechas
cortas).
N Apretar firmemente los tornillos de
apriete del engranaje
ADVERTENCIA
El engranaje no deberá poder girarse ya
sobre el vástago.
En máquinas con asidero tubular
cerrado
N Aflojar los tornillos en el asidero
tubular cerrado
N Alinear el asidero tubular
cerrado (1) y ponerlo en la posición
más favorable para el usuario y la
aplicación concreta
Recomendación: distancia
A = aprox. 20 cm (aprox. 8 in.).
N Apretar los tornillos en el asidero
tubular cerrado
Montar la argolla de porte
Para emplear esta máquina con un
cinturón de porte, se precisa una argolla
de porte en la misma. No todas las
ejecuciones de máquinas básicas
disponen de una argolla de porte.
Para montar posteriormente una argolla
de porte, adquirir ésta como "accesorio
especial" y fijarla en la máquina.
N Fijar la argolla portante (1) a una
distancia A = aprox. 5 cm
(aprox. 2 in.) delante de la
empuñadura de mando (2)
N Aplicar la argolla de de porte (1)
abierta con rosca a la izquierda al
vástago (lado del usuario)
N Comprimir las bridas de la argolla
de porte y enroscar el tornillo (3)
M6x14
N Alinear la argolla de porte y apretar
el tornillo
228BA088 KN
2
3
A
1
3
1
413BA012 KN
2
2
