français 12 Assemblage du coupe-herbe
que la tête faucheuse et l’outil de coupe sont correctement
fixés et en bon état avant d’utiliser votre coupe-herbe,
@ 5.6.4.

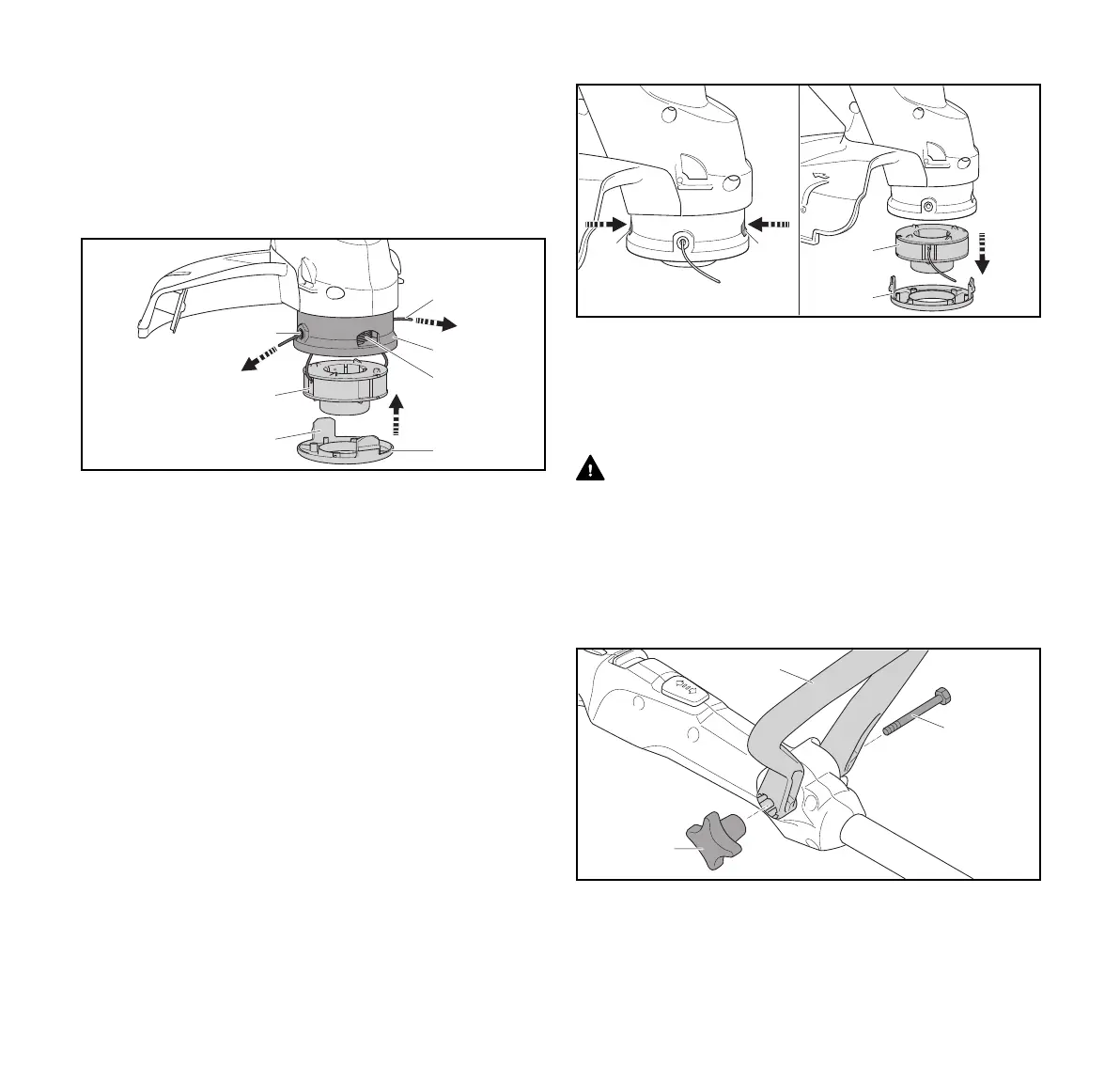

Pour installer un fil de coupe sur la tête AutoCut 2-2:
► Éteignez le coupe-herbe, @ 15.2.
► Retirez la batterie, @ 14.2.
► En passant par le dessous, passez le fil de coupe (4) de
la bobine (2) vers le haut à travers les trous de
montage (1) de la tête faucheuse (5).
► Placez la bobine dans la tête faucheuse.
► Placez le cache (7) sur la tête faucheuse. Alignez les
languettes (3) du cache avec les ouvertures (6) dans la
tête faucheuse.
Les deux languettes doivent s’enclencher audiblement.
AVIS
L’utilisation du coupe-herbe avec une longueur de fil
excessivement longue augmente la charge sur le moteur et
réduit son régime de fonctionnement. Une surchauffe et des
dommages à des composants majeurs peuvent en résulter.
12.2.2 Enlever la bobine de fil de coupe
► Éteignez le coupe-herbe, @ 15.2.
► Retirez la batterie, @ 14.2.
► Appuyez sur les deux languettes (1) et retirez le
cache (3).
► Retirez la bobine (2).
12.3 Montage de la poignée tubulaire
AVERTISSEMENT
Pour réduire le risque de blessure résultant d’une perte de
contrôle, assurez-vous que la poignée tubulaire est montée
et réglée correctement avant de commencer le travail.
Pour monter la poignée tubulaire :
► Éteignez le coupe-herbe, @ 15.2.
► Retirez la batterie, @ 14.2.
► Alignez la poignée tubulaire (2) avec le trou de fixation sur
le coupe-herbe, on gardant l’évidement pour le bouton
moleté (1) à droite (voir illustration).
5
7
6
2
1
3
4
