Stihl KM 131 R - Montaje del Mango Tórico

KM 111 R, KM 131 R
español / EE.UU
44

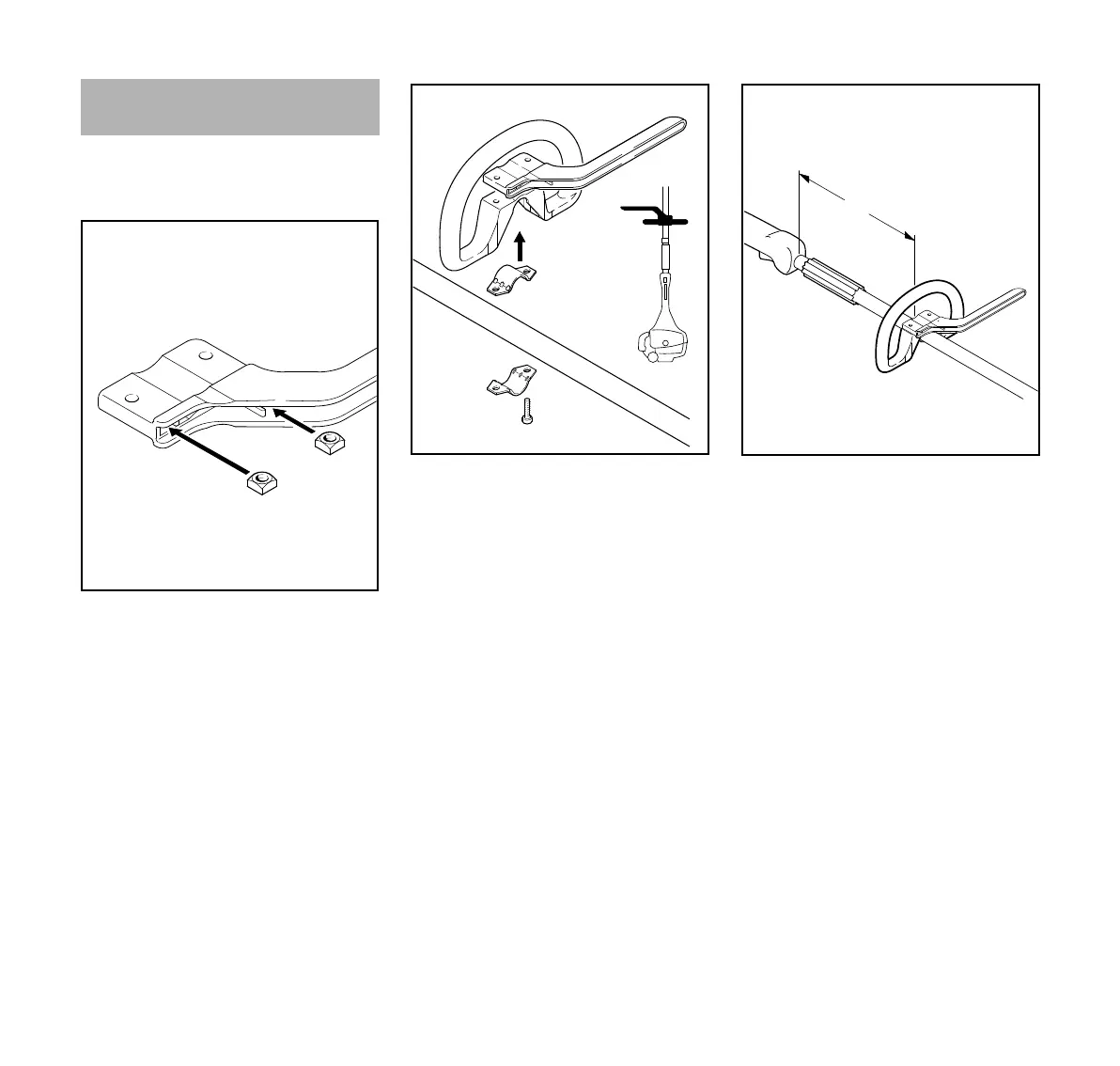

Se suministra una barra de defensa con
la máquina. Fije la barra de defensa al
mango tórico.
N Introduzca las tuercas
cuadradas (1) en la barra de
defensa (2) – los orificios deben
quedar alineados
N Introduzca la abrazadera (3) en el
mango tórico (4) y colóquelos
juntos en el eje (5)
N Posicione la abrazadera (6)
N Posicione la barra de defensa (2) –
¡observe la posición!
N Alinee los orificios
N Introduzca los pernos (7) en los
orificios – y atorníllelos a fondo en la
barra de defensa
N Instale el mango tórico (4) a una
distancia de (A) aprox. 20 cm (8 in)
delante del mango de control (8)
N Posicione el mango tórico
N Apriete los pernos – bloquee las
tuercas de ser necesario
El uso del manguito (9) depende del
país, y el mismo debe colocarse entre el
mango tórico y el mango de control.
Siempre deje la barra de defensa
conectada.
Montaje del mango tórico
2
002BA098 KN
1
1
5
4
002BA099 KN
2
3
6
7
A
9
8
4
002BA353 KN
