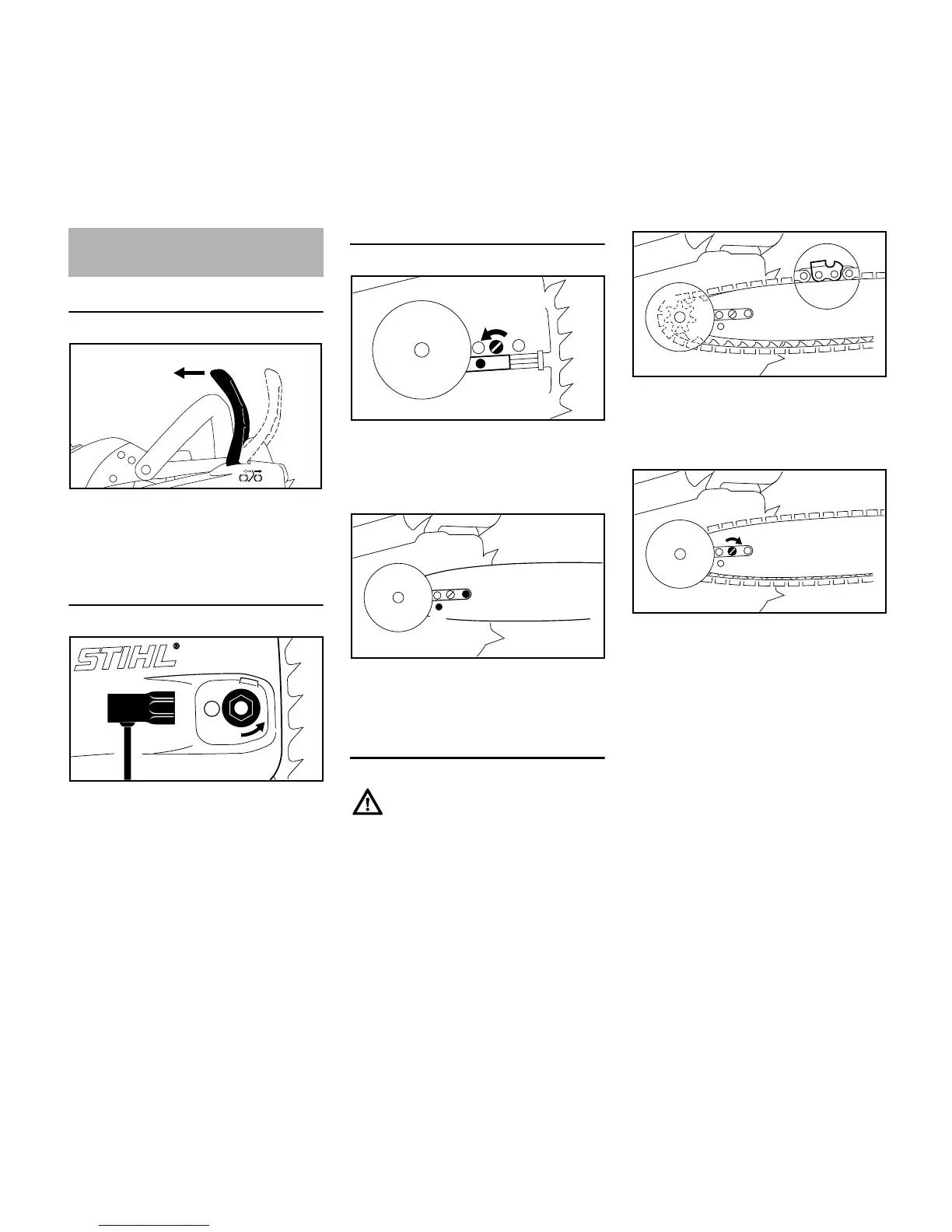

MS 201, MS 201 C
français
69
Déblocage du frein de chaîne
N Tirer le protège-main en direction de
la poignée tubulaire jusqu'à ce qu'il
produise un déclic audible – le frein
de chaîne est desserré.
Démontage du couvercle de pignon
N Tourner l'écrou imperdable (1) vers
la gauche jusqu'à ce qu'il soit
desserré mais reste encore
accroché dans le couvercle de
pignon ;
N enlever le couvercle du pignon (2)
avec l'écrou imperdable.
Montage du guide-chaîne
N Tourner la vis (1) vers la gauche
jusqu'à ce que le coulisseau de
tension (2) bute contre le bord de la
découpure du carter, à gauche ;
N placer le guide-chaîne sur la vis (3)
et passer le trou de calage (4) sur le
tourillon du coulisseau de tension.
Montage de la chaîne
Mettre des gants de protection – risque
de blessure sur les dents de coupe
acérées !
N Faire passer la chaîne autour du
pignon (1) et la poser sur le guide-
chaîne – les tranchants des dents
doivent être orientés vers la droite ;
N tourner la vis (2) vers la droite
jusqu'à ce que la chaîne présente
seulement très peu de mou sur la
partie inférieure du guide-chaîne –
et que les talons des maillons de
guidage et d'entraînement soient
bien introduits dans la rainure du
guide-chaîne ;
Montage du guide-chaîne et
de la chaîne
0011BA001 KN
1
0011BA002 KN
2
161BA027 KN
1
2
3
4
161BA028 KN
1
161BA029 KN
2
161BA030 KN
