Version avec ErgoStart

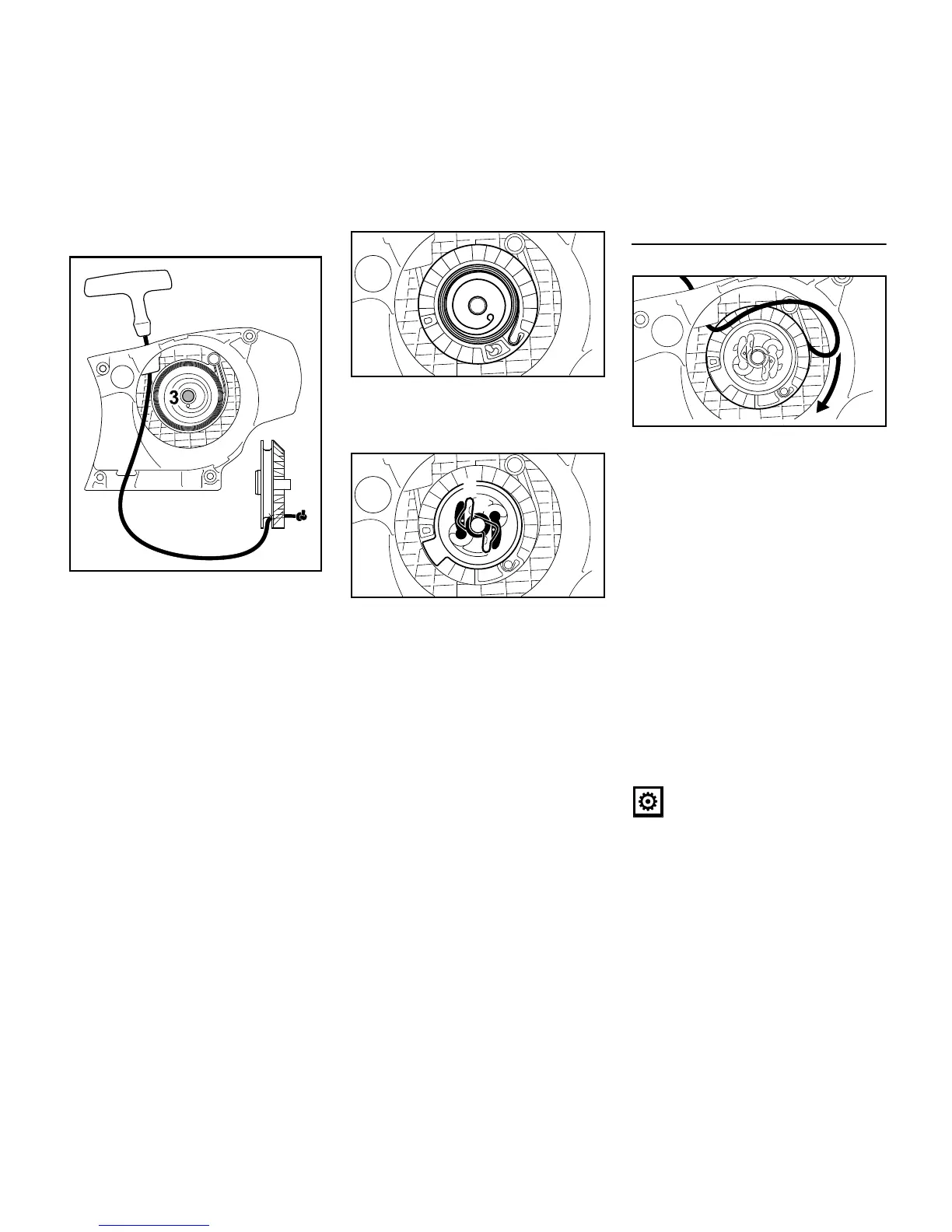

N Introduire l'extrémité du câble, par
le haut, à travers la douille de
guidage de câble (1) et la poulie à
câble (2) et l'assurer avec un nœud
simple ;
N humecter l'alésage du palier de la
poulie à câble avec de l'huile
exempte de résine ;
N glisser la poulie à câble sur l'axe (3)
– la faire jouer légèrement jusqu'à
ce que l'œillet du ressort de rappel
s'encliquette ;
N glisser l'entraîneur sur l'axe, jusqu'à
ce que l'œillet du ressort
s'encliquette ;
N remettre les cliquets (4) dans
l'entraîneur et glisser la rondelle (5)
sur l'axe ;
N à l'aide d'un tournevis ou d'une
pince adéquate, pousser l'agrafe à
ressort (6) sur l'axe et par-dessus le
téton du cliquet – l'agrafe doit être
orientée dans le sens des aiguilles
d'une montre – comme montré sur
l'illustration.
Tension du ressort de rappel
N Former une boucle avec la partie du
câble de lancement déroulée et,
avec cette boucle, faire tourner la
poulie de six tours dans le sens de
la flèche ;
N retenir la poulie à câble – tirer le
câble vrillé vers l'extérieur et le
remettre en ordre ;
N relâcher la poulie ;
N relâcher lentement le câble de
lancement de telle sorte qu'il
s'embobine correctement sur la
poulie à câble ;
La poignée de lancement doit être
fermement tirée dans la douille de
guidage de câble. Si elle bascule sur le
côté : tendre plus fortement le ressort en
exécutant un tour supplémentaire.
Lorsque le câble est totalement sorti, la
poulie doit encore pouvoir exécuter un
demi-tour supplémentaire. Si cela n'est
pas possible, le ressort est trop tendu –
il risque de casser !
