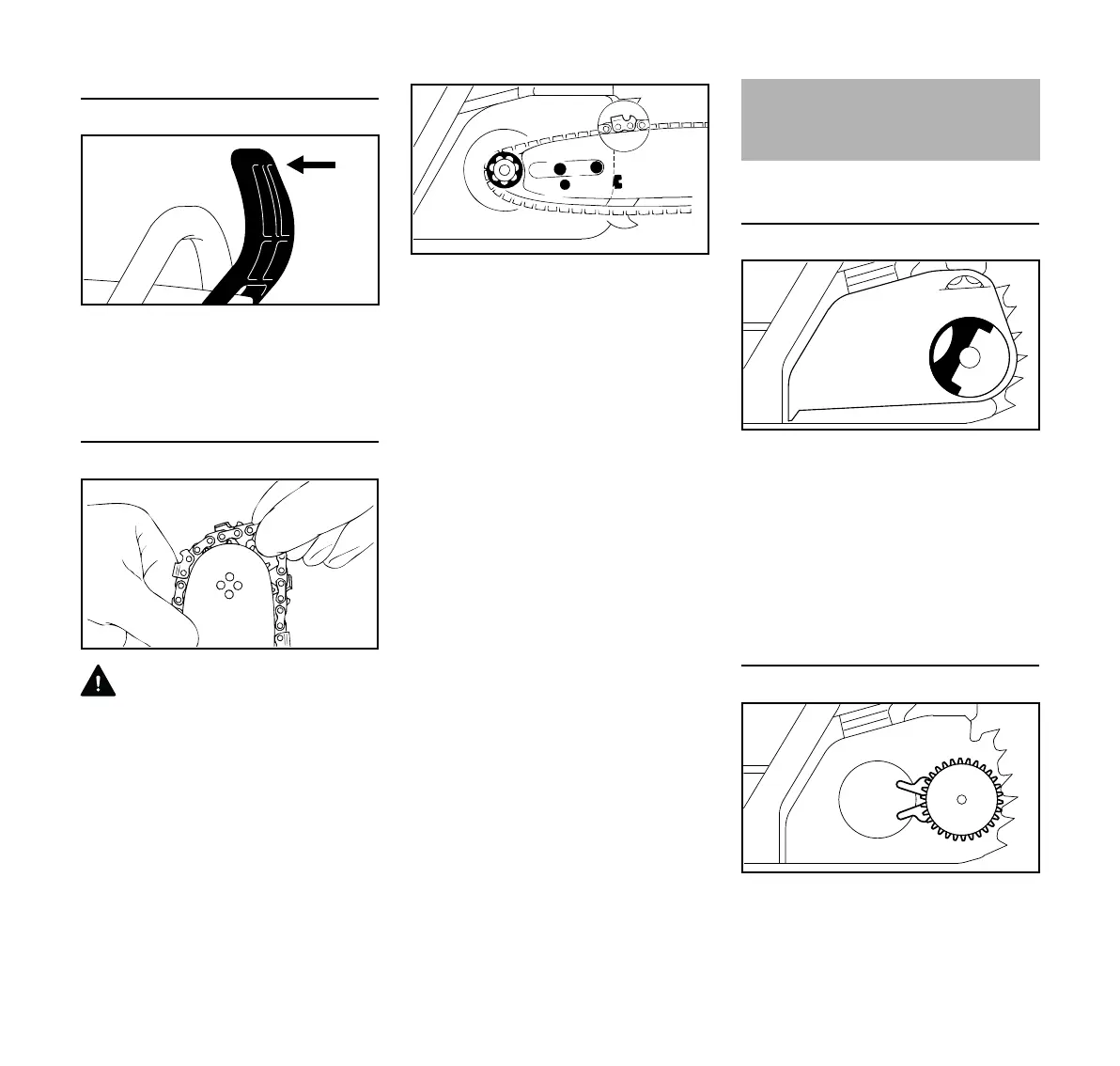

Suelte el freno de la cadena.
N Tire del protector de la mano hacia
el mango delantero hasta que se
escuche el "clic" – el freno de la
cadena ahora está suelto.
Instalación de la cadena
ADVERTENCIA
Use guantes para proteger las manos
de los cortadores afilados.
N Coloque la cadena – empiece por la
punta de la espada.
N Coloque la espada sobre los
espárragos (1) – los bordes de corte
en la parte superior de la espada
deben quedar apuntando hacia la
derecha.
N Enganche la espiga del tensor
deslizante en el agujero
localizador (2) – coloque la cadena
sobre el piñón (3) al mismo tiempo.
N Gire el tornillo tensor (4) en sentido
horario hasta que la cadena tenga
muy poca holgura por el lado
inferior de la espada – y las
pestañas de los eslabones
impulsores se enganchen en la
ranura de la espada.
N Vuelva a colocar la tapa del piñón y
apriete su tuerca con los dedos.
N Pase al capítulo "Tensado de la
cadena de aserrado"
Retiro de la cubierta del piñón de la
cadena
N Gire el mango (1) a su posición
(hasta que se engrane)
N Gire la tuerca mariposa (2) hacia la
izquierda hasta que cuelgue suelta
en la cubierta del piñón de la
cadena (3).
N Retire la cubierta del piñón (3) de la
cadena
Montaje del engranaje tensor
N Retire e invierta el engranaje tensor
(1).
001BA186 KN
143BA003 KN
4
1
1
2
3
207BA010 KN
Montaje de la espada y
cadena (tensor rápido de la
cadena)
1
2
3
2310BA013 KN
1
2310BA014 KN
