0458-790-8221-A
106
français
10 Assemblage de la tronçonneuse

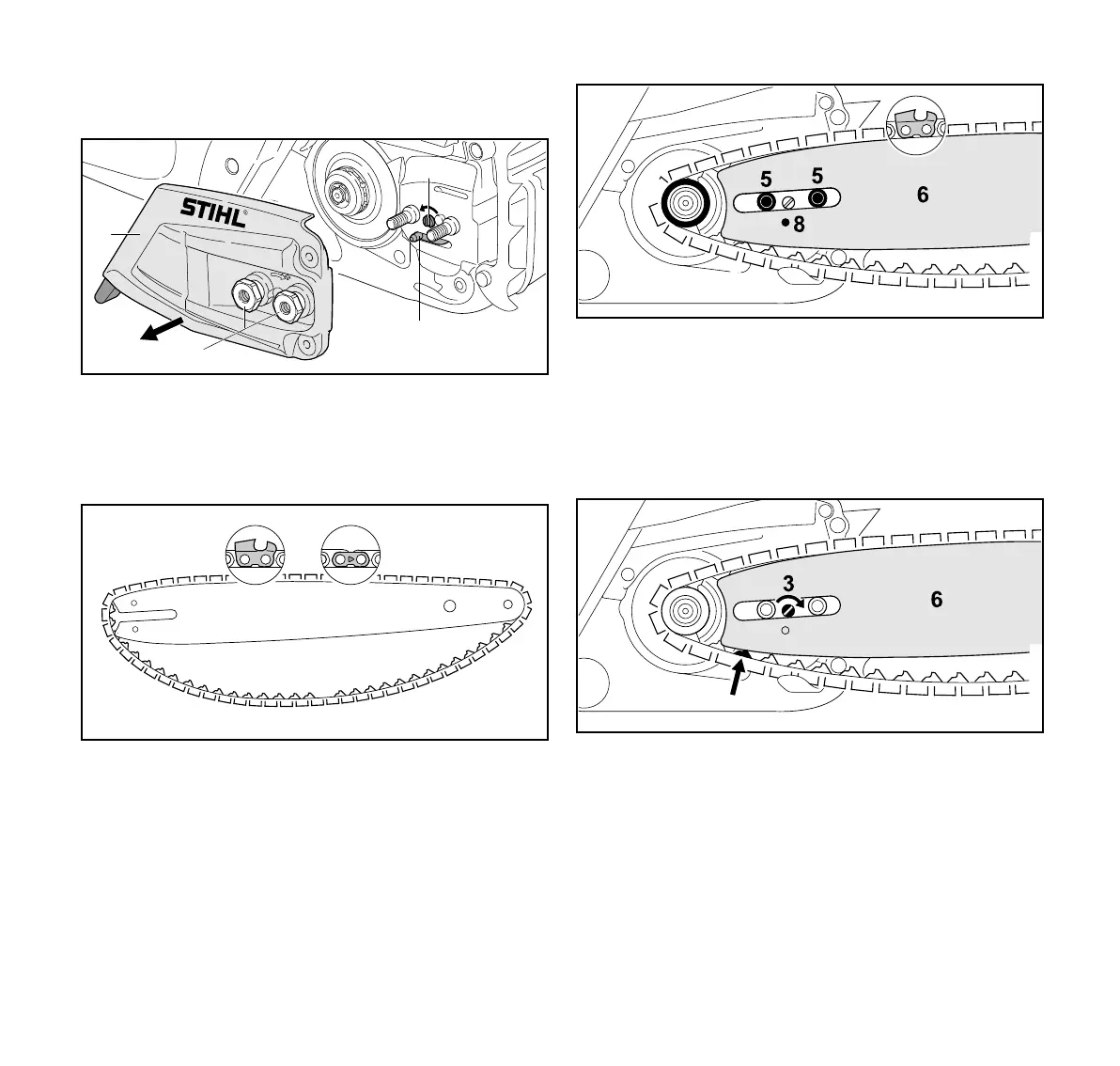

Pour monter le guide-chaîne et la chaîne :
► Arrêtez le moteur, @ 15.
► Dévissez les écrous (1).
► Retirez le couvercle du pignon (2).
► Tournez le tendeur de chaîne latéral (3) en sens inverse
des aiguilles d’une montre jusqu’à ce que la roue dentée
de tension (4) repose à fleur contre le boîtier.
► Positionnez la chaîne dans la rainure du guide-chaîne, en
commençant par la pointe.
► Veillez à ce que les gouges dans la rainure sur le dessus
du guide-chaîne soient dirigées vers la pointe de la barre.
Les chaînes STIHL sont fabriquées avec des flèches sur
les liens d’attache pour aider l’opérateur à déterminer le
sens correct de la chaîne. Les flèches sur les liens
d’attache sur le dessus du guide-chaîne doivent pointer
vers la pointe du guide-chaîne.
► Dirigez le nez du guide-chaîne à l’opposé du pignon (7).
► Placez la chaîne autour de son pignon.
► Glissez le guide-chaîne (6) sur la vis à embase (5). La tête
de la vis à embase doit faire saillie dans le trou oblong.
► Ajustez la broche de la roue dentée de tension dans le
trou (8) du guide-chaîne.
► Desserrez le frein de chaîne, @ 12.2.
► Dirigez les maillons-guides dans la rainure du guide-
chaîne (6, flèche) tout en faisant tourner le tendeur de
chaîne (3) dans le sens des aiguilles d’une montre
jusqu’en butée.
Le guide-chaîne et la chaîne doivent être fermement et
solidement montés sur la tronçonneuse.
► Ajustez le couvercle de pignon sur la tronçonneuse
jusqu’à ce qu’il soit à fleur du boîtier.
