0458-790-8221-A
71
français
3 Principales pièces
14 Valve de décompression (non présente sur tous les
modèles)
Facilite le démarrage.
15 Bougie d’allumage
Allume le mélange carburant-air dans le moteur.
16 Obturateur pour fonctionnement en été ou en hiver
Avec positions été et hiver. En position hiver, le
carburateur est chauffé.
17 Coiffe de bougie d’allumage
Raccorde la bougie au fil d’allumage.
18 Filtre à air
Filtre l’air acheminé dans le moteur.
19 Bouton de blocage de la gâchette de commande des gaz
Empêche l’actionnement de la gâchette tant qu’il n’est
pas enfoncé.
20 Poignée arrière
Poignée pour la main droite de l’opérateur.
21 Protège-main arrière
Aide à protéger la main droite de l’opérateur dans le cas
où la chaîne se brise ou se détache du guide.
22 Gâchette de commande des gaz
Commande la vitesse du moteur.
23 Levier de commande principal
Levier de commande de l’étrangleur, positions
démarrage, fonctionnement et arrêt.
24 Bouchon du réservoir à carburant
Ferme hermétiquement le réservoir à carburant.
25 Poignée du démarreur
La poignée du démarreur à tirer pour démarrer le moteur.
26 Vis de réglage du débit d’huile
Pour régler la quantité d’huile de chaîne.
27 Limiteur de réglage d’huile
Limite la course de la vis de réglage du débit d’huile.
28 Bouchon du réservoir à huile
Ferme hermétiquement le réservoir à huile.
29 Fourreau de chaîne
Couvre le guide-chaîne et la chaîne coupante afin de
réduire le risque de blessure par un contact involontaire
pendant le transport et le stockage.
Embrayage (non illustré)
Met en prise le pignon de chaîne lorsque le moteur
accélère à une vitesse supérieure au ralenti.
Système anti-vibrations (non illustré)
Le système anti-vibrations comprend plusieurs éléments
anti-vibrations destinés à réduire la transmission des
vibrations produites par le moteur et l’outil de coupe aux
mains de l’opérateur.
# Plaque signalétique
Contient le numéro de série du produit.
3.2 Fonctionnalités
La tronçonneuse peut être équipée des fonctionnalités
suivantes :

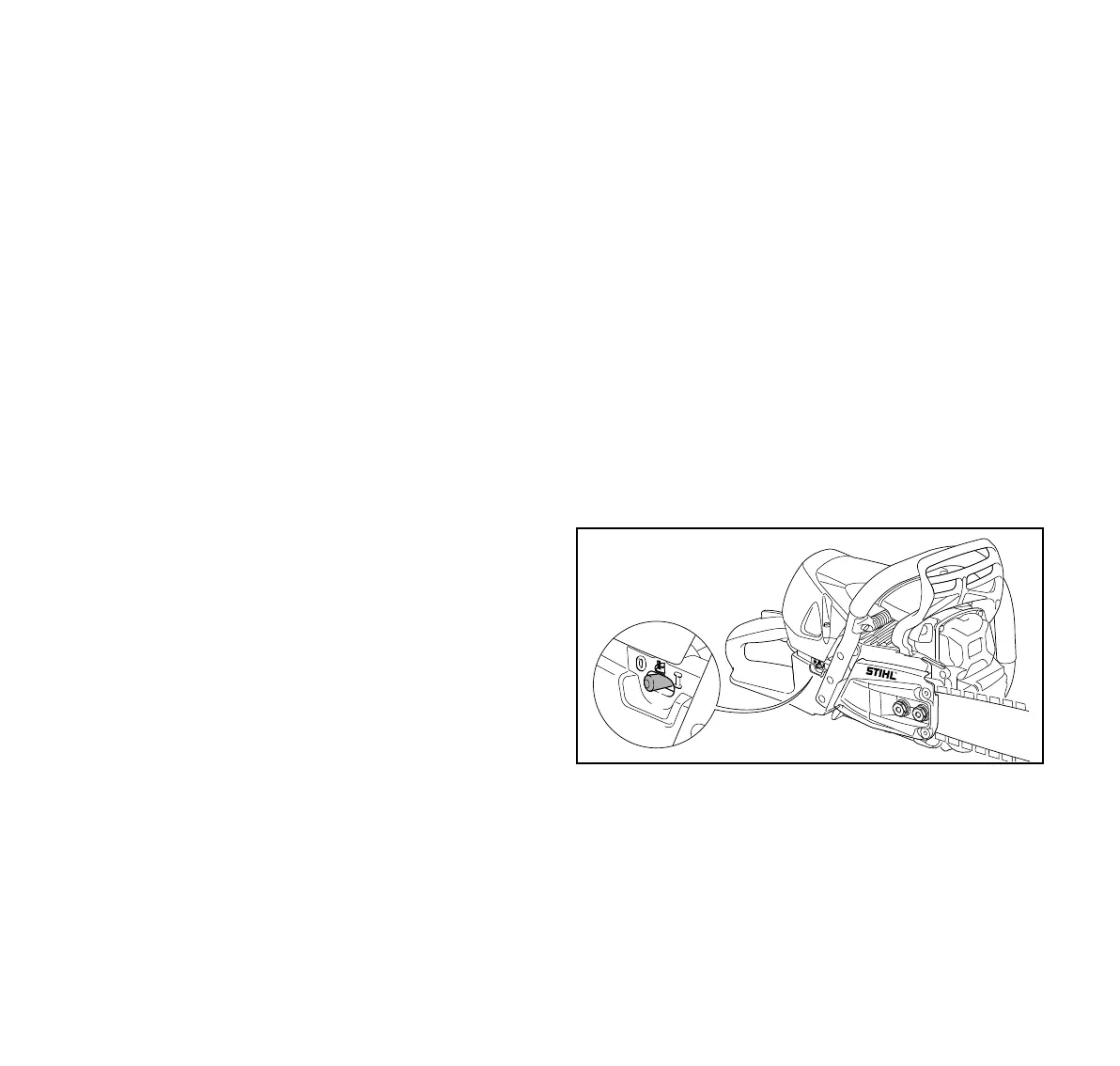

1 Commutateur de chauffage de la poignée
Met en marche et arrête le chauffage de la poignée.
Chauffage du carburateur (non illustré)
Chauffe le carburateur lorsque le moteur tourne. Les
tronçonneuses équipées d’un système de chauffage de
la poignée sont également équipées d’un chauffage du
carburateur.
