0458-790-8221-A
79
français
5 CONSIGNES DE SÉCURITÉ IMPORTANTES
Pose du bouchon d’essence sans outil
AVERTISSEMENT
￭
￭ Si le bouchon d’essence est mal serré, il peut se desserrer
ou même tomber avec pour conséquence la dispersion de
carburant. Pour réduire le risque de dispersion de
carburant et d’incendie pouvant résulter d’un bouchon de
remplissage mal monté, positionnez correctement et
serrez fermement le bouchon sur le réservoir :

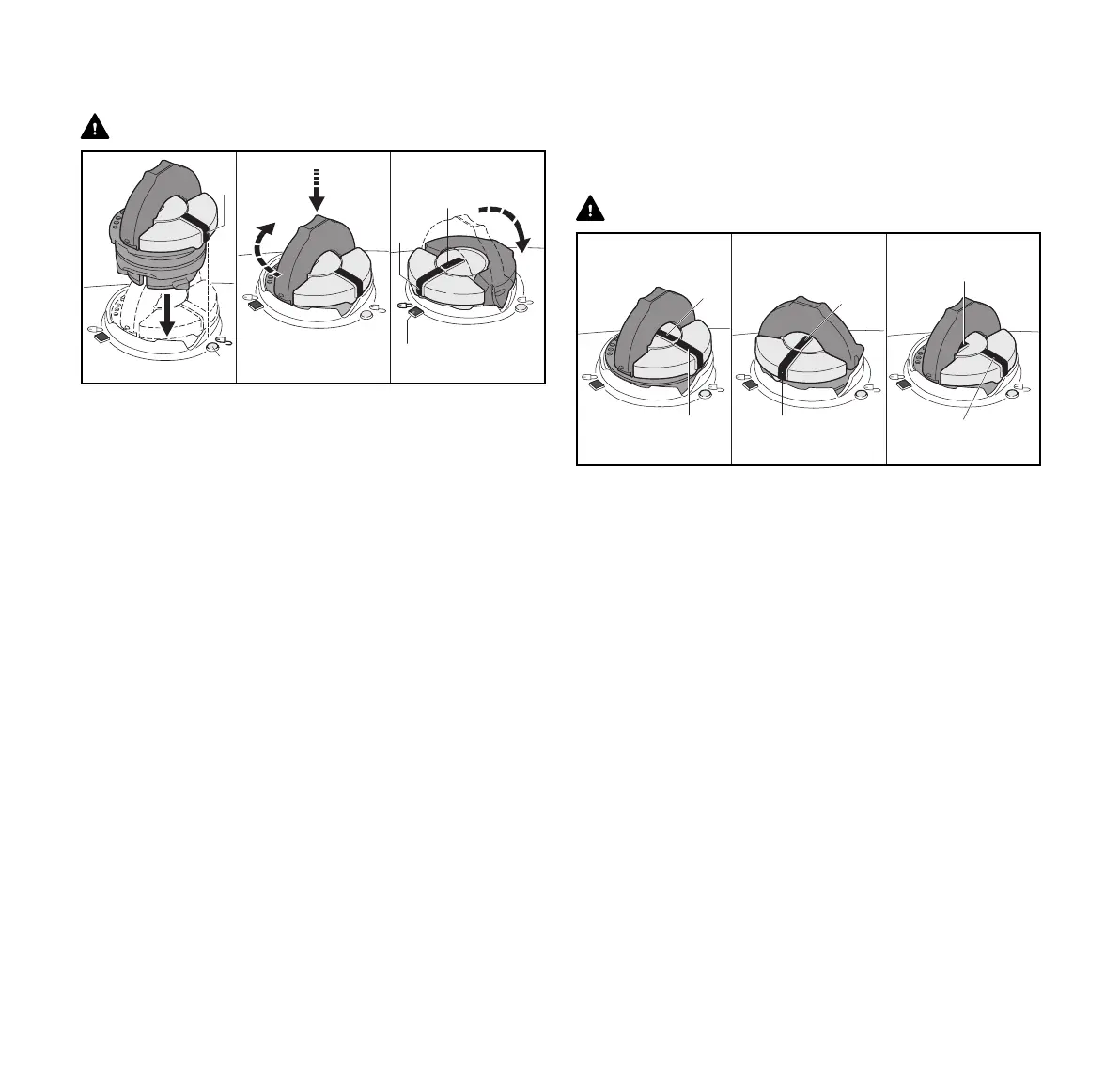

– Levez l’étrier qui se trouve sur le bouchon en
position verticale à un angle de 90°. Insérez le
bouchon dans l’ouverture du réservoir à carburant
avec le repère de positionnement extérieur (1)
aligné sur le symbole « déverrouillé » (2) sur le
corps du réservoir à carburant.
– Enfoncez fermement le bouchon à l’aide de l’étrier
tout en le tournant dans le sens des aiguilles d’une
montre jusqu’en position fermée (environ 1/4 de
tour). En position fermée, les repères de
positionnement intérieur (4) et extérieur (1) seront
alignés avec le symbole « verrouillé » (3) sur le
corps du réservoir à carburant.
– Pliez l’étrier à fleur du dessus du bouchon et vérifiez
l’étanchéité.
– Répétez les étapes ci-dessus si l’étrier ne repose
pas complètement à fleur avec le bouchon ou si le
cliquet sur l’étrier ne s’adapte pas dans l’encoche
correspondante de l’ouverture du réservoir, ou
encore si le bouchon ne repose pas parfaitement.
Reportez-vous à la procédure ci-dessous pour
ramener la base du bouchon dans la position de
départ correcte pour la pose.
Bouchon mal aligné, endommagé ou cassé
AVERTISSEMENT
￭
￭ Si le bouchon ne pénètre pas entièrement dans
l’ouverture du réservoir à carburant alors que les repères
de positionnement (1, 2) sont alignés, ou s’il ne se serre
pas correctement en le tournant, sa base a probablement
tourné prématurément par rapport à la partie supérieure.
Un tel défaut d’alignement peut résulter de la
manipulation, du nettoyage ou d’une tentative de serrage
incorrecte.
– Figures A et B : La base du bouchon a été tournée
prématurément en position fermée et non dans la
position de départ correcte pour la pose. Dans cette
configuration, le réservoir ne sera pas fermé
hermétiquement. Note : dans les figures A et B, les
repères de positionnement intérieurs (1) sont alignés
avec les repères de positionnement extérieurs (2).
– Figure C : La base du bouchon se trouve dans la
position de départ correcte pour la pose. Note : dans la
figure C, le repère de positionnement intérieur (1) se
trouve sous l’étrier et n’est pas aligné avec le repère de
positionnement extérieur (2).
2
3
1
0000-GXX-2935-A1
1
4
0000-GXX-2134-A1
1
2
A B C
1
2
1
2
