► Аталған әрекеттерді орындау мүмкін
болмаса: көгалшапқышты пайдаланбаңыз
және STIHL делдалына хабарласыңыз.
6 Көгалшапқышты
құрастыру

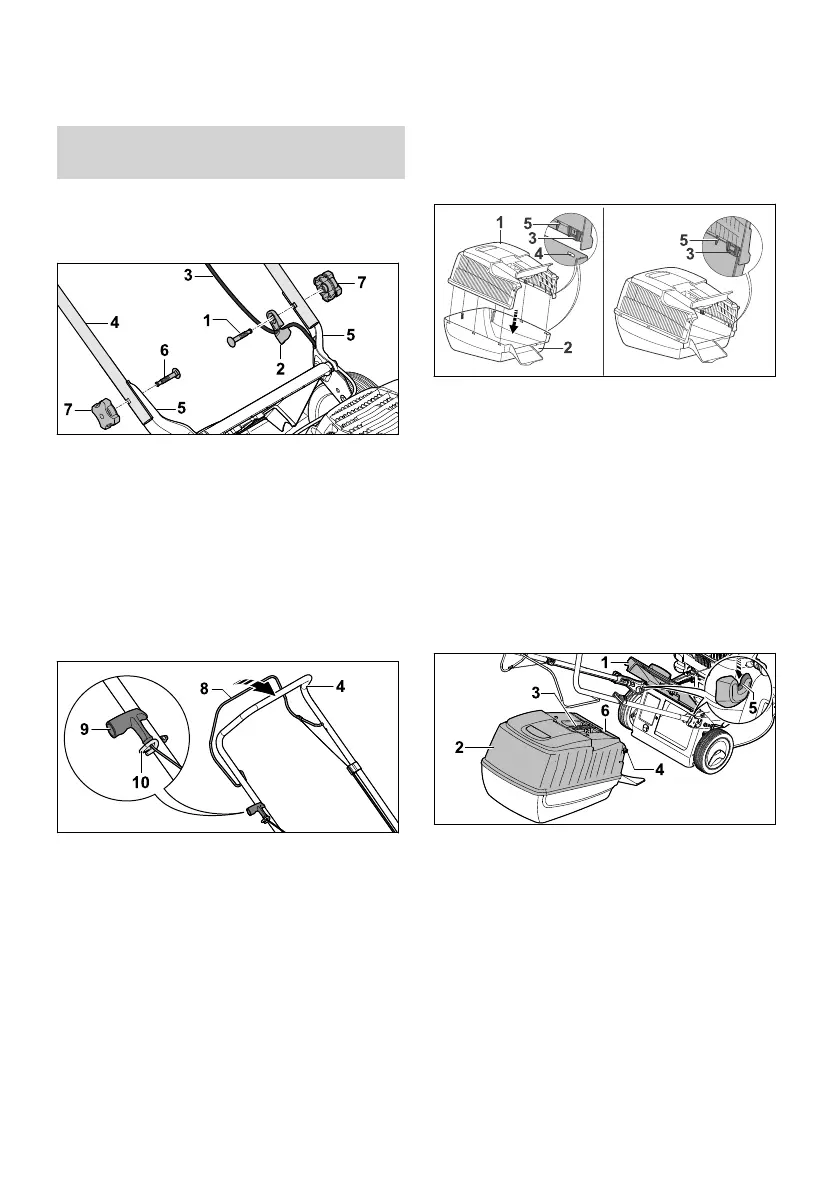

6.1 Бас тұтқаны орнату
► Қозғалтқышты өшіріңіз.
► Көгалшапқышты беті тегіс жерге қойыңыз.
► Бұранданы (1) арқан бағыттауышы (2)
арқылы өткізіңіз.
► Арқан жетегін (3) арқан бағыттауышына (2)
іліңіз.
► Бас тұтқаны (4) саңылаулар сәйкес
келетіндей етіп ұстағыштарға (5) тақап
ұстап тұрыңыз.
► Бұрандаларды (1 және 6) іштен сыртқа
қарай саңылаулар арқылы өткізіңіз.
► Жұлдыз тәрізді тұтқалы гайкаларды (7)
бұрап бекітіңіз және мықтап тартыңыз.
► Оталдыру білтесі сымының штекерін
шығарыңыз.
► Шабу жетегінің берілістерді ауыстыру
айырын (8) бас тұтқаға (4) басып тұрыңыз.
► Іске қосу механизмінің тұтқасын (9) жетек
арқанының бағыттауышына (10) қарай баяу
тартыңыз.
► Іске қосу механизмінің тұтқасын (9) жетек
арқанының бағыттауышына (10) іліп
қойыңыз.
► Шабу жетегінің берілістерді ауыстыру
айырын (8) жіберіңіз.
► Оталдыру білтесі сымының штекерін
орнына салыңыз.
Бас тұтқаны (4) қайтадан шешіп қою қажет
емес.
6.2 Шөп жинағышты монтаждау,
ілу және босату
6.2.1 Шөп жинағышты монтаждау
► Шөп жинағыштың жоғарғы жағын (1) шөп
жинағыштың астыңғы жағына (2)
орнатыңыз.
Қапсырмалар (3) және бағыттауыштар (5)
ішінде тұруы керек. Ысырмалар (3)
саңылаулардың (4) биіктігінде орналасуы
қажет.
► Ысырмаларды (3) бірінен кейін бірі арттан
алға қарай саңылауларға (4) кіргізіңіз.
Ысырмалар (3) шерту дыбысымен тіреледі.
6.2.2 Шөп жинағышты ілу
► Қозғалтқышты өшіріңіз.
► Көгалшапқышты тегіс бетке қойыңыз.
► Лақтырманың қақпағын (1) ашып, ұстап
тұрыңыз.
► Шөп жинағышты (2) тұтқасынан (3) ұстап
алып, ілмектерімен (4) бекіткіштерге (5)
іліңіз.
Қалпақ (6) жабық болуы керек.
► Лақтырманың қақпағын (1) шөп
жинағышқа (2) қойыңыз.
6.2.3 Шөп жинағышты ажырату
► Қозғалтқышты өшіріңіз.
► Көгалшапқышты тегіс бетке қойыңыз.
► Лақтырманың қақпағын ашып, ұстап
тұрыңыз.
► Шөп жинағышты тұтқасынан ұстап жоғары
қарай шығарыңыз.
