Kiinnitä työntöaisa, 6.1.
►
Moottoriöljyn täyttö, 6.3.
►
Käännä työntöaisa auki, 8.1.
►
Tankkaa ruohonleikkuri, 7.
► Jos laitteella leikataan ruohoa ja leikattu ruoho
on tarkoitus kerätä ruohonkeruusäiliöön: Kiin‐
nitä ruohonkeruusäiliö, 6.2.2.
► Jos laitteella leikataan ruohoa ja leikattu ruoho
halutaan poistaa takakautta: Irrota ruohonke‐
ruusäiliö,
6.2.3.
►
Säädä leikkuukorkeutta,
11.2.
►
Tarkasta hallintalaitteet, 10.1.
► Jos vaiheita ei voi suorittaa: Älä käytä ruohon‐
leikkuria. Ota yhteyttä STIHLin ammattiliikkee‐
seen.
6 Ruohonleikkurin kokoami‐
nen

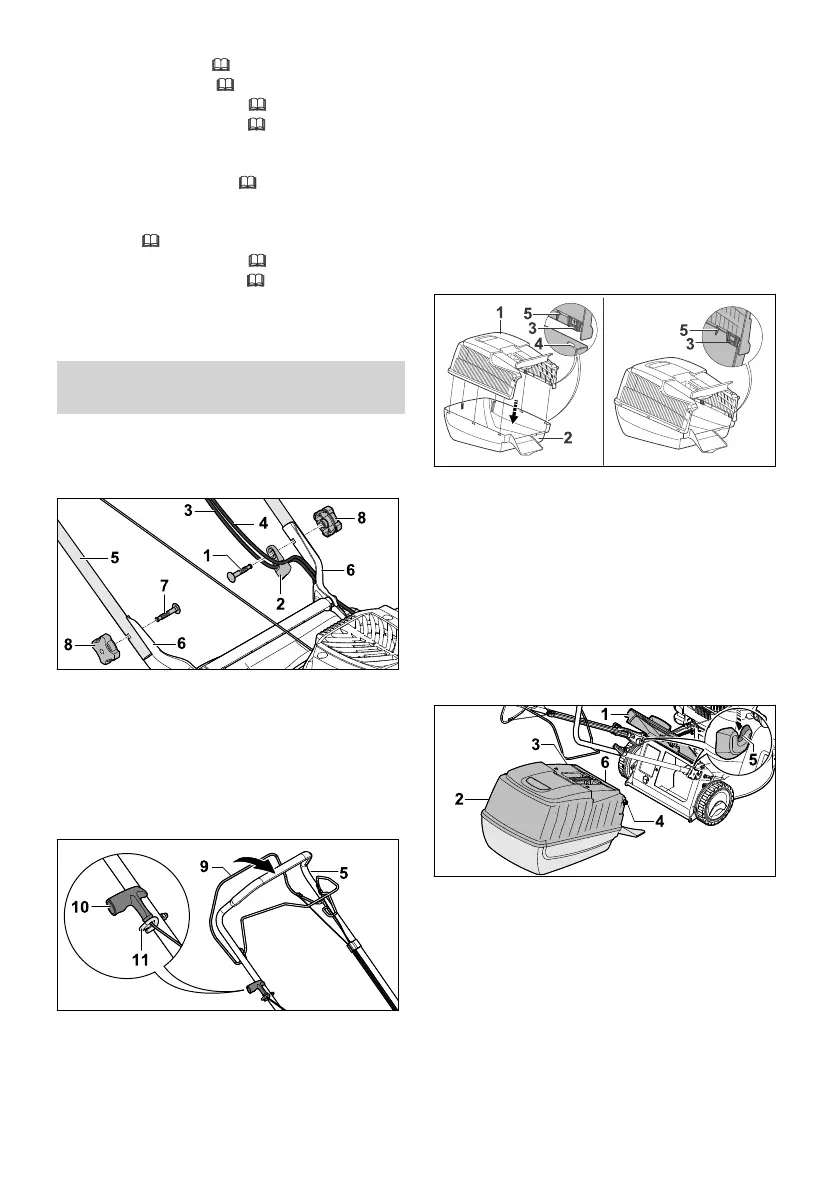

6.1 Työntöaisan kiinnitys
► Pysäytä moottori.
► Aseta ruohonleikkuri tasaiselle alustalle.
► Pujota ruuvi (1) narunohjaimen (2).
► Kiinnitä käynnistysnaru (3 ja 4) narunohjai‐
meen (2).
► Aseta työntöaisa (5) pitimeen (6) niin, että
reiät ovat kohdakkain.
► Työnnä ruuvit (1 ja 7) molemmilla puolilla
sisältä ulos reikien läpi.
► Kierrä tähtimutterit (8) paikalleen ja kiristä.
► Vedä sytytystulpan pistoke irti.
► Paina leikkuun kytkentäsanka (9) työntöaisaa
(5) vasten ja pidä painettuna.
► Vedä käynnistyskahva (10) hitaasti narunoh‐
jaimen (11) suuntaan.
► Kiinnitä käynnistyskahva (10) narunohjaimeen
(11).
► Päästä leikkuun kytkentäsanka (9) vapaaksi.
► Paina sytytystulpan pistoke kiinni.
Työntöaisaa (5) ei saa irrottaa.
6.2 Ruohonkeruusäiliön kokoami‐
nen, kiinnittäminen ja irrottami‐
nen
6.2.1 Ruohonkeruusäiliön kokoaminen
► Aseta ruohonkeruusäiliön yläosa (1) ruohon‐
keruusäiliön alaosan (2) päälle.
Kaikkien korvakkeiden (3) ja ohjausnokkien (5)
on oltava sisäpuolella. Korvakkeiden (3) täytyy
olla tarkasti aukkojen (4) korkeudella.
► Paina korvakkeet (3) yksi kerrallaan edestä
taakse aukkoihin (4).
Korvakkeet (3) lukittuvat kuuluvasti.
6.2.2 Ruohonkeruusäiliön kiinnittäminen
► Pysäytä moottori.
► Aseta ruohonleikkuri tasaiselle alustalle.
► Avaa poistoluukku (1) ja pidä sitä auki.
► Tartu ruohonkeruusäiliön (2) kahvasta (3) ja
kiinnitä koukuilla (4) syvennyksiin (5).
Luukun (6) on oltava kiinni.
► Aseta poistoluukku (1) ruohonkeruusäiliön (2)
päälle.
6.2.3 Ruohonkeruusäiliön irrotus
► Pysäytä moottori.
► Aseta ruohonleikkuri tasaiselle alustalle.
► Avaa poistoluukku ja pidä auki.
► Poista ruohonkeruusäiliö yläkautta nostamalla
kahvasta.
6 Ruohonleikkurin kokoaminen suomi
0478-111-9848-B 91
