Stihl RMA 2 RV - Simboli

0478-131-9950-A
223
italiano 3 Sommario
3 Manubrio
Il manubrio serve a mantenere, guidare e trasportare il
tosaerba.
4 Staffa di innesto per trazione
La staffa di innesto per trazione attiva e disattiva la
trazione.
5Leva
La leva serve per la regolazione della velocità della
trazione.
6 Leva di fissaggio rapido
La leva di fissaggio rapido blocca la parte superiore
manubrio sulla parte inferiore e serve per chiudere il
manubrio.
7Sportello
Lo sportello copre la batteria, l'interruttore ECO e la
chiave di sicurezza e li protegge dalla sporcizia.
8Leva
La leva serve a regolare l'altezza di taglio delle ruote
anteriori.
9 Impugnatura per il trasporto
L'impugnatura per il trasporto serve a trasportare il
tosaerba.
10 Asse posteriore
L'asse posteriore serve a regolare l'altezza di taglio delle
ruote posteriori.
11 Batteria
La batteria fornisce energia al tosaerba.
12 Tasto
Il tasto attiva i LED sulla batteria.
13 LED
I LED indicano lo stato di carica della batteria e le
anomalie.
14 Vano batteria
Nel vano batteria è inserita la batteria.
15 Interruttore ECO
L'interruttore ECO attiva e disattiva la modalità ECO.
16 Chiave di sicurezza
La chiave di sicurezza attiva il tosaerba.
17 Leva d’arresto
La leva di arresto mantiene la batteria nell'apposito vano.
RMA 2 RPV:
18 Vano batteria
Nel vano batteria è inserita una seconda batteria.
RMA 2 RV:
18 Vano di trasporto
Nel vano di trasporto è inserita una batteria sostitutiva.
# Targhetta dati prestazioni con numero di macchina

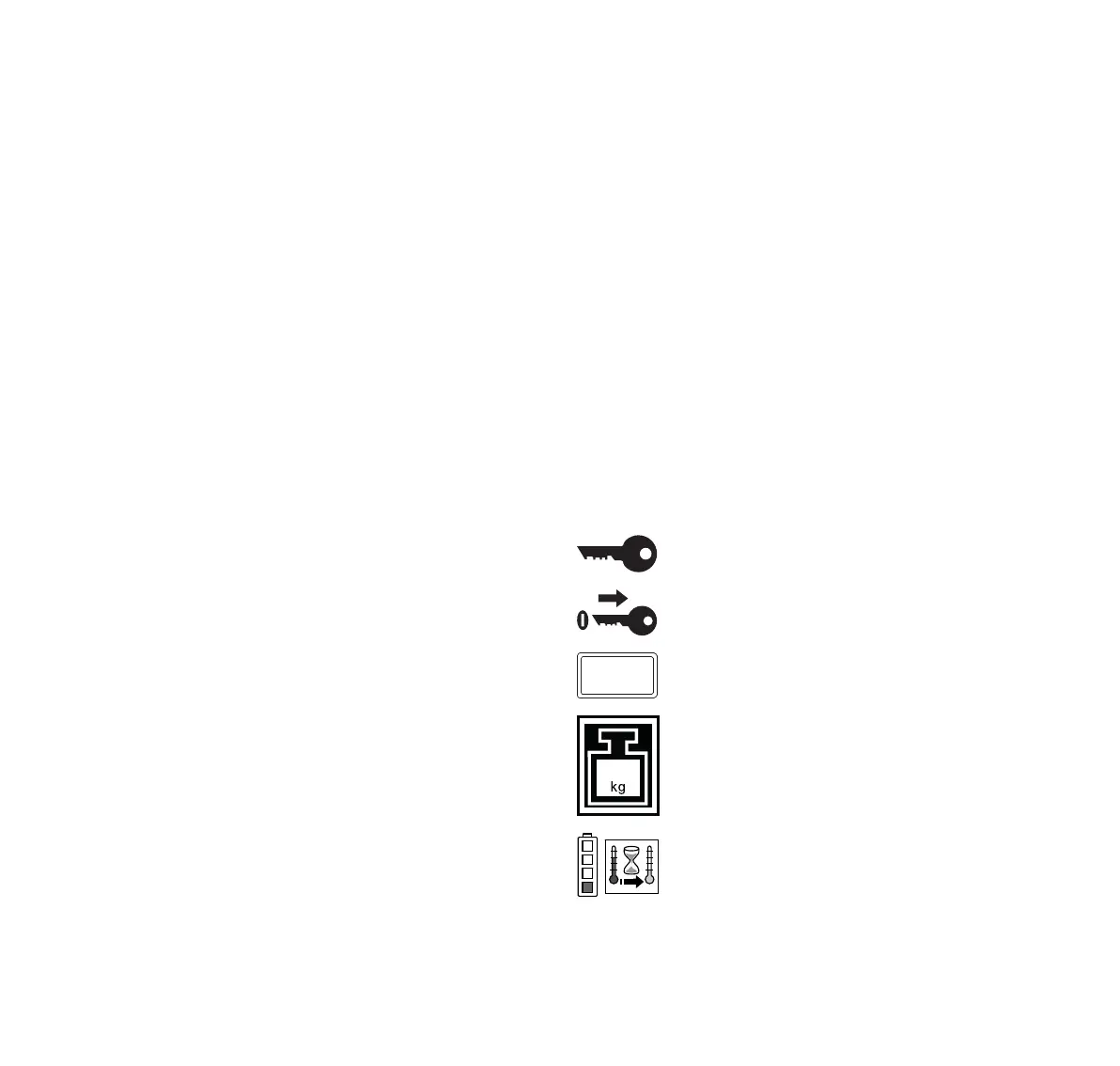

3.2 Simboli
I simboli possono trovarsi sul tosaerba o sulla batteria e
indicano quanto segue:
Questo simbolo rappresenta la chiave di
sicurezza.
Questo simbolo rappresenta l'alloggiamento
della chiave.
Questo simbolo rappresenta l'interruttore ECO.
Questo simbolo riporta il peso del tosaerba
senza batteria.
1 LED rosso acceso. La batteria è troppo calda
o troppo fredda.
