magyar 3 Áttekintés
3 Tolókar
A tolókar a fűnyíró gép tartására, vezetésére és
szállítására szolgál.
4 A kerékhajtás kapcsolókarja
A kerékhajtás kapcsolókarjával kapcsolható be és ki a
kerékhajtás.
5Kar
A kar a kerékhajtás sebességének beállítására szolgál.
6 Gyorsan állítható rögzítőkar
A gyorsan állítható rögzítőkar a tolókar felső részét a
tolókar alsó részére rögzíti, és a tolókar lehajtására
szolgál.
7 Fedél
A fedél elfedi az akkumulátort, az ECO kapcsolót és a
biztonsági kulcsot, és véd a szennyeződéstől.
8Kar
A kar az elülső kerekek vágási magasságának
beállítására szolgál.
9 Szállítófogantyú
A szállítófogantyúval szállítható a fűnyíró gép.
10 Hátsó tengely
A hátsó tengely a hátsó kerekekhez tartozó vágási
magasság beállítására szolgál.
11 Akkumulátor
A fűnyíró gépet az akkumulátor látja el energiával.
12 Nyomógomb
A nyomógomb kapcsolja be az akkumulátoron lévő LED-
eket.
13 LED-ek
A LED-ek az akkumulátor töltöttségét és
meghibásodását mutatják.
14 Akkumulátornyílás
Az akkumulátornyílásba helyezhető be az akkumulátor.
15 ECO kapcsoló
Az ECO kapcsolóval kapcsolható be és ki az ECO
üzemmód.
16 Biztonsági kulcs
A biztonsági kulccsal engedélyezhető a fűnyíró gép
bekapcsolása.
17 Rögzítőkar
A rögzítőkar tartja az akkumulátort az
akkumulátornyílásban.
RMA 2 RPV:
18 Akkumulátornyílás
Az akkumulátornyílásba behelyezhető egy második
akkumulátor.
RMA 2 RV:
18 Szállítórekesz
A szállítórekeszbe egy tartalékakkumulátor helyezhető.
# Adattábla a gépszámmal

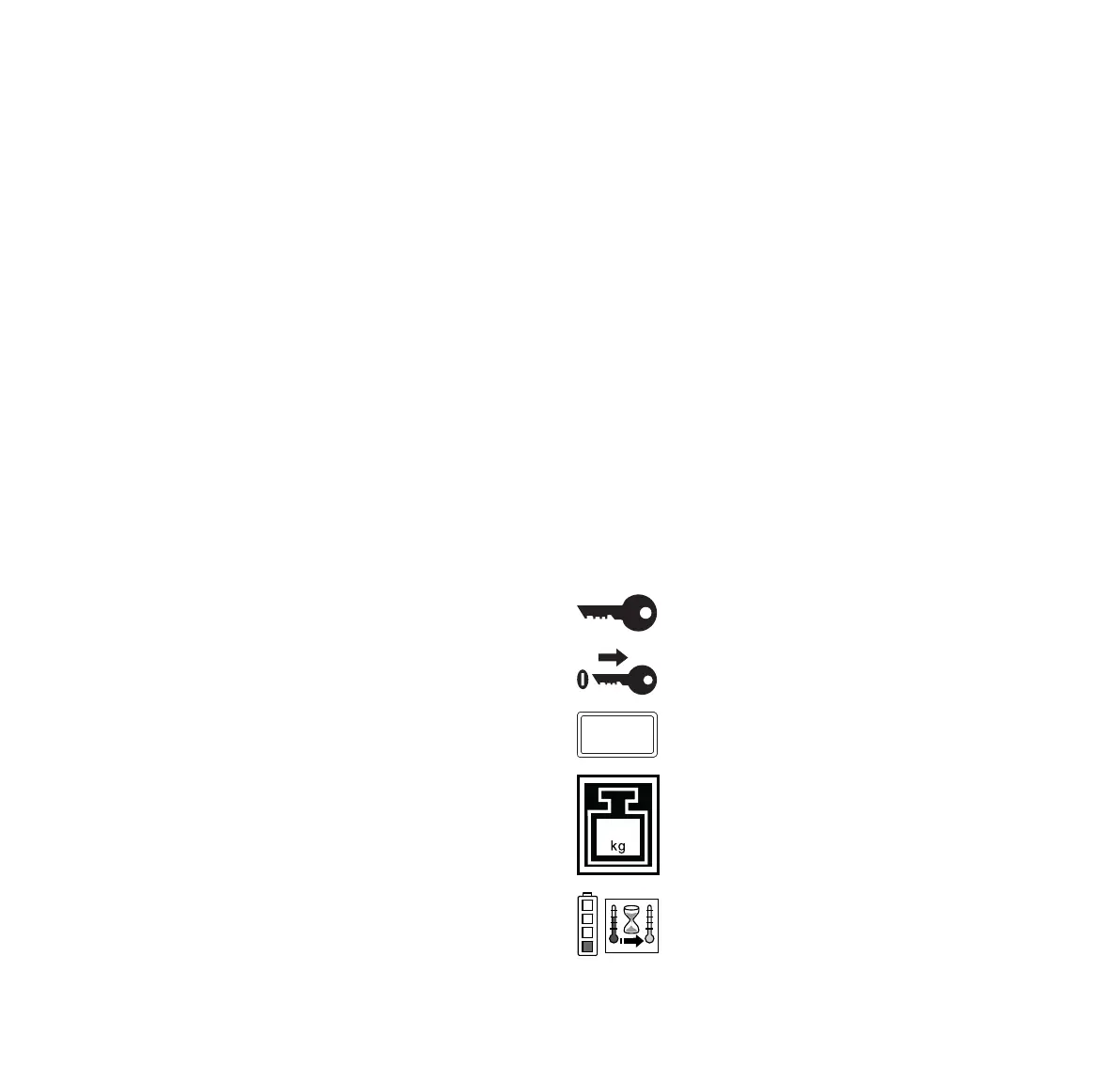

3.2 Szimbólumok
A fűnyíró gépen és az akkumulátoron szimbólumok
lehetnek, amelyek a következőket jelentik:
Ez a szimbólum jelzi a biztonsági kulcsot.
Ez a szimbólum jelzi a kulcs kihúzását.
Ez a szimbólum jelzi az ECO kapcsolót.
Ezzel a szimbólummal a fűnyíró gép
akkumulátor nélküli tömegét adjuk meg.
1 LED világít pirosan. Az akkumulátor
túlságosan felmelegedett vagy lehűlt.
ECOECO
XX
