BG 56, BG 56 C, BG 66, BG 66 C, BG 86, BG 86 C, SH 56, SH 56 C, SH 86, SH 86 C
français
35
moteurs d'engins mobiles non
routiers. STIHL peut rejeter toute
demande de garantie pour un
composant dont l'entretien ou la
maintenance n'a pas été effectué
correctement ou si l'on a utilisé des
pièces de rechange non autorisées.
Pour toute opération de maintenance,
se référer au tableau de maintenance et
d'entretien et aux clauses de garantie
qui figurent à la fin de la présente Notice
d'emploi.

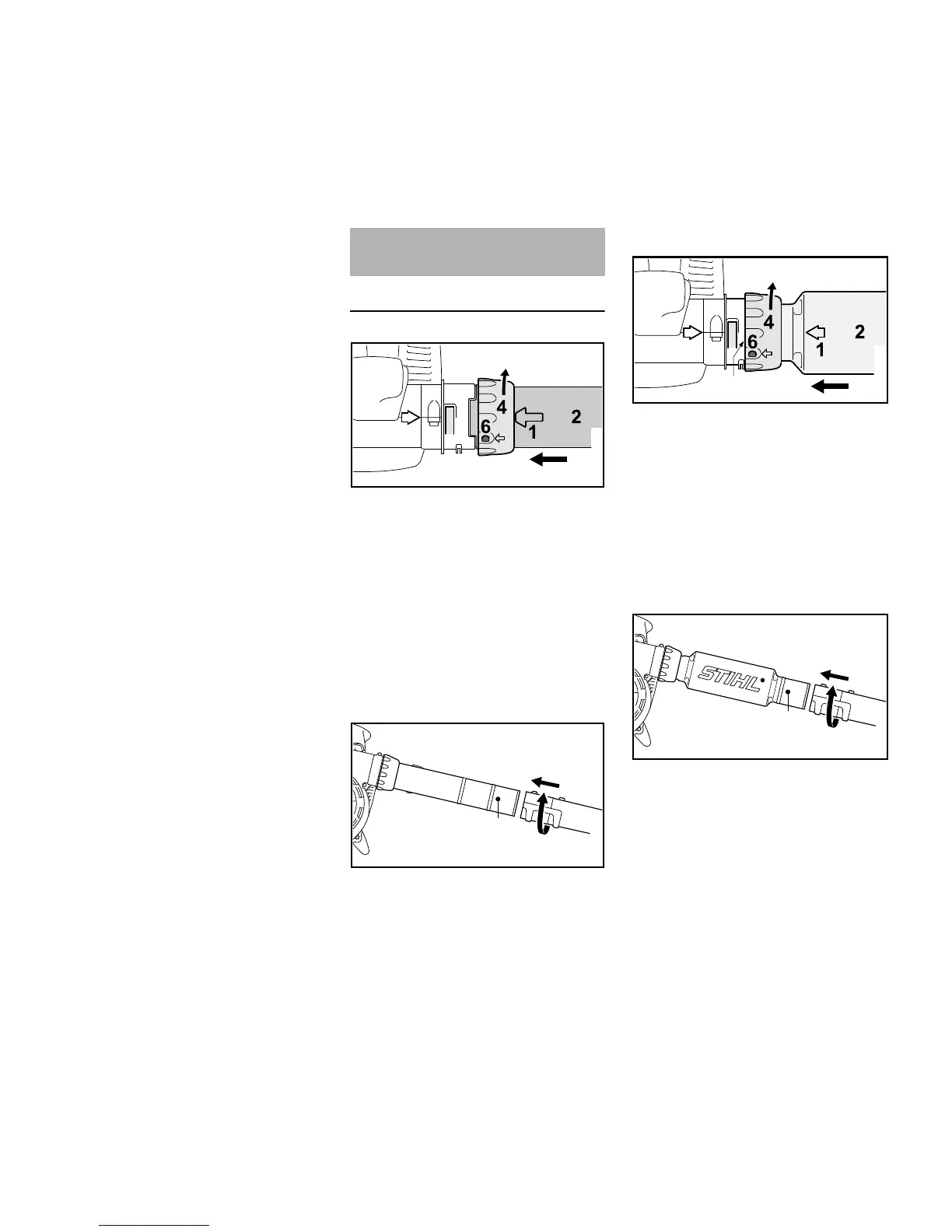

Montage du tube de soufflage
N Faire coïncider les flèches (1) ;
N introduire le tube de soufflage (2)
jusqu'en butée dans l'évidement du
raccord (3) ;
N glisser l'écrou-chapeau (4) par-
dessus le raccord (3) et le faire
tourner dans le sens de la flèche –
la languette (5) doit s'encliqueter
dans l'orifice (6) de l'écrou-
chapeau ;
BG 56, BG 86, SH 56, SH 86
N glisser la buse (7) sur le tube de
soufflage (2) jusqu'au téton (8),
dans la position (a) (plus grande
longueur) ou dans la position (b)
(longueur réduite), et la verrouiller
dans le sens de la flèche.
BG 66
N Faire coïncider les flèches (1) ;
N introduire le tube de soufflage (2)
jusqu'en butée dans l'évidement du
raccord (3) ;
N glisser l'écrou-chapeau (4) par-
dessus le raccord (3) et le faire
tourner dans le sens de la flèche –
la languette (5) doit s'encliqueter
dans l'orifice (6) de l'écrou-
chapeau ;
N glisser la buse (7) sur le tube de
soufflage (2) jusqu'au téton (8),
dans la position (a), et la verrouiller
dans le sens de la flèche.
Assemblage du souffleur
