BG 56, BG 56 C, BG 66, BG 66 C, BG 86, BG 86 C, SH 56, SH 56 C, SH 86, SH 86 C
français
36

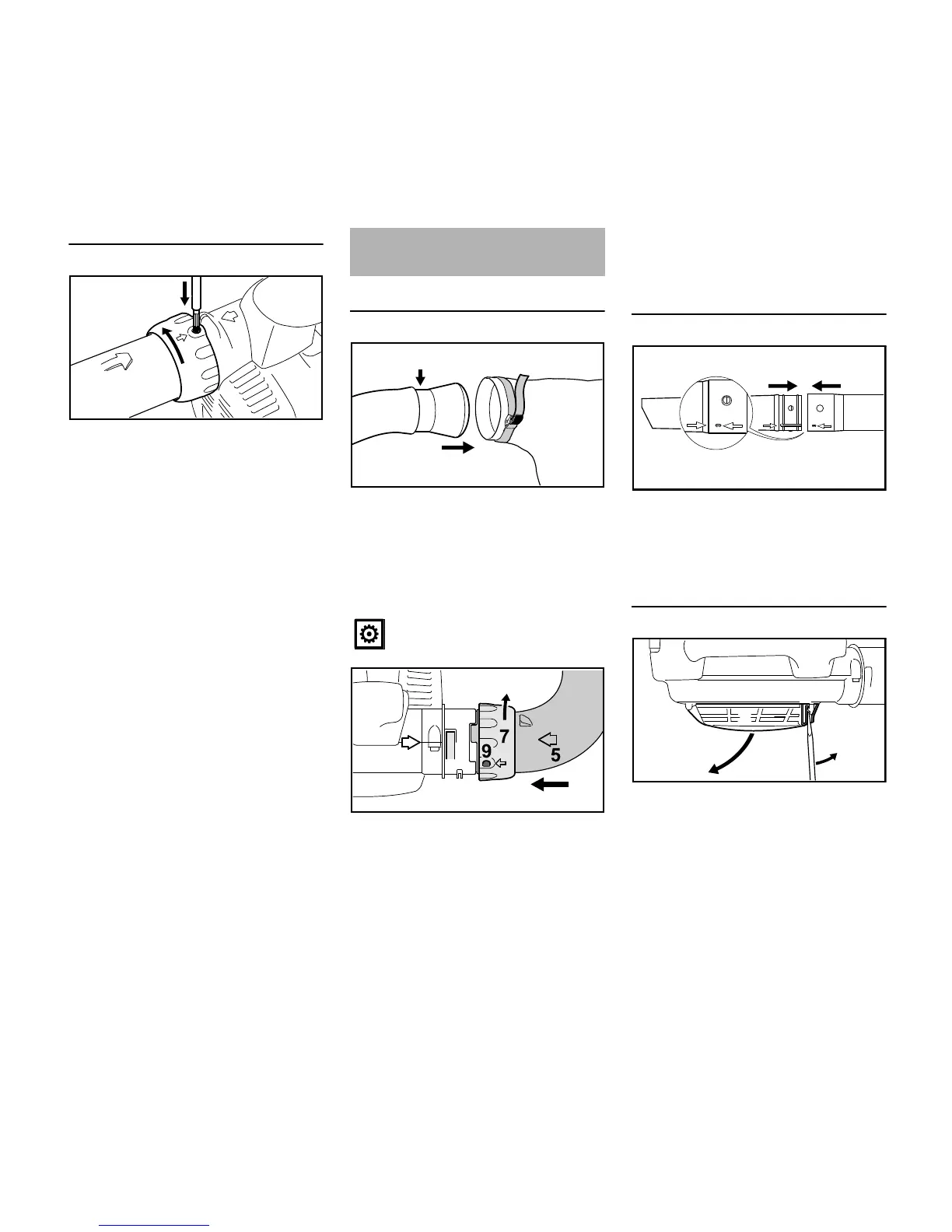

Démontage du tube de soufflage
N Arrêter le moteur ;
N enfoncer la languette à l'aide d'un
outil approprié, à travers l'orifice de
l'écrou-chapeau ;
N tourner l'écrou-chapeau dans le
sens de la flèche, jusqu'en butée ;
N enlever le tube de soufflage.
Montage du raccord coudé
N Introduire le raccord coudé (1) dans
le sac de ramassage (2), jusqu'à la
marque (flèche) ;
N serrer le collier (3) sur le sac de
ramassage et rabattre la
languette (4) ;
N faire coïncider les flèches (5) ;
N introduire le raccord coudé dans le
raccord (6) du carter de turbine,
jusqu'en butée ;
N glisser l'écrou-chapeau (7) par-
dessus le raccord du carter de
turbine et le faire tourner dans le
sens de la flèche jusqu'à ce que la
languette (8) s'encliquette dans
l'orifice (9) de l'écrou-chapeau.
Assemblage du tube d'aspiration
N Présenter le tube d'aspiration et la
rallonge du tube d'aspiration de telle
sorte que les flèches coïncident, les
emboîter et les faire encliqueter.
Montage du tube d'aspiration
N Arrêter le moteur ;
N introduire un tournevis dans la
languette (1), le faire pivoter vers la
droite et déverrouiller ainsi la grille
de protection (2) – ouvrir la grille de
protection ;
