Stihl SHE 81 - Aspiração; Completar a Trituradora de

BGE 61, BGE 71, BGE 81, SHE 71, SHE 81
português
195
A trituradora de aspiração apenas pode
ser ligada quando o cotovelo e o tubo de
aspiração tiverem sido montados. As
porcas de capa acionam um interruptor
que liga o circuito de corrente para o
arranque do motor.
N Retirar a ficha de rede da tomada

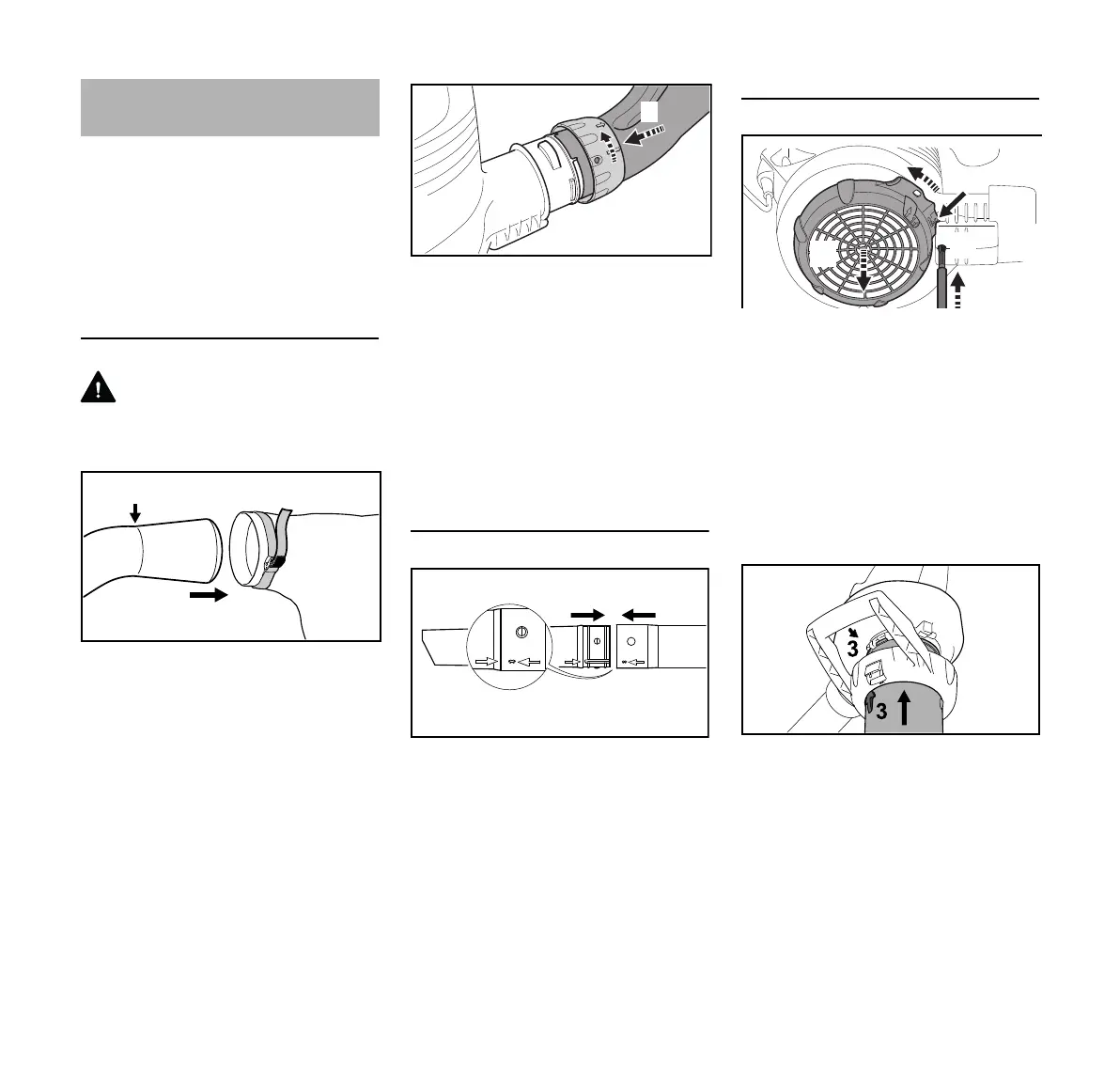

Montar o cotovelo
AVISO
O fecho de correr no saco de recolha
tem que estar fechado
N Introduzir o cotovelo (1) no saco de
recolha (2) até à marcação (seta)
N Apertar bem a fita (3) no saco de
recolha e puxar a fivela (4) para
baixo
N Cobrir os entalhes
N Enfiar o cotovelo (5) na
tubuladura (6) da caixa do
ventilador até ao encosto
N Empurrar a porca de capa (7)
através da tubuladura (6) da caixa
do ventilador e girar até ao encosto
no sentido da seta. O interruptor de
segurança é acionado de forma
audível
Completar o tubo de aspiração
N Alinhar o tubo de aspiração e o
prolongamento do tubo de
aspiração com as setas, juntá-los e
engatá-los
Montar o tubo de aspiração
N Desligar o motor
N Empurrar a proteção (1) com uma
ferramenta adequada para dentro
através da abertura
N Premir e manter premida a tala
(seta) no sentido da caixa do
ventilador
N Girar a grade de proteção (2) no
sentido da seta até ao encosto e
retirá-la
N Sobrepor as setas (3)
N Enfiar o tubo de aspiração até ao
encosto na abertura de aspiração
da caixa do ventilador
Completar a trituradora de
aspiração
4
290BA015 KN
3
2
1
7
5
6
0000-GXX-2309-A0
295BA080 KN
2
1
0000-GXX-2310-A0
290BA009 KN
