Stihl SHE 81 - Komplettering Av Sugaggregat

BGE 61, BGE 71, BGE 81, SHE 71, SHE 81
svenska
84

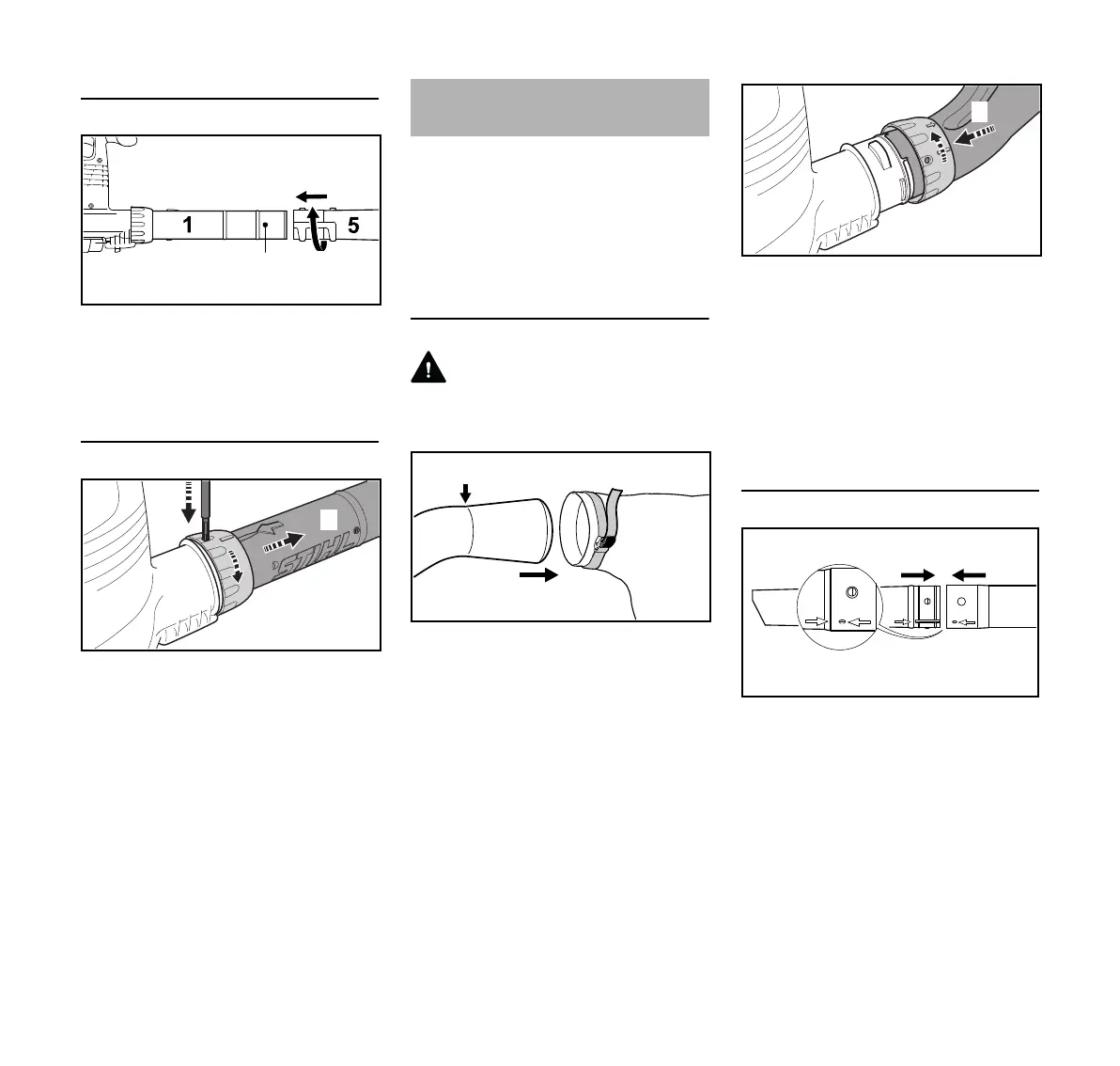

Montera munstycket
N Skjut munstycket (5) till position (a)
(långt) eller position (b) (kort) fram
till tappen (6) på blåsröret (1) och
spärra i pilens riktning
Demontera blåsröret
N Stänga av motorn
N Tryck in säkringen med ett lämpligt
verktyg genom öppningen på
huvmuttern
N Vrid huvmuttern (4) i pilens riktning
tills det tar stopp
N Ta av blåsröret (1)
Sugaggregatet kan bara kopplas in när
grenröret och sugröret är korrekt
monterade. Huvmuttrarna styr en
strömbrytare som sluter strömkretsen
för motorstart.
N Dra ut kontakten ur eluttaget
Montera grenröret
VARNING
Blixtlåset på insamlingssäcken måste
vara låst
N För in grenröret (1) i
insamlingssäcken (2) fram till
markeringen (pil)
N Dra fast bandet (3) på
insamlingssäcken och tryck ner
spännet (4)
N Se till att hålen täcks
N Skjut blåsröret (5) ända till anslaget
i muffarna (6) på fläktkåpan
N Skjut huvmuttern (7) över
muffarna (6) på fläktkåpan och vrid i
pilens riktning tills det tar stopp. När
säkerhetsbrytaren manövreras hörs
ett ljud
Komplettering av sugröret
N Rikta in sugröret och
sugrörsförlängningen vid pilarna,
skjut ihop och lås
