Stihl SR 450 - Componentes Importantes

SR 430, SR 450
español / EE.UU
85
1 Tapa del recipiente
2 Recipiente
3 Palanca
2)
4 Unidad dosificadora
2)
5 Casquillo de bujía
6 Tornillos de ajuste del carburador
7 Bomba de combustible manual
8 Perilla de estrangulador
9 Mango de arranque
10 Tapa de llenado de combustible
11 Tanque de combustible
12 Silenciador con chispero
13 Sistema antiestática
2)
14 Rejilla deflectora
15 Perilla dosificadora
16 Boquilla
17 Tubo del soplador
18 Gatillo de aceleración
19 Mango de control
20 Palanca de ajuste
21 Palanca de la válvula para la
alimentación de la solución
22 Bloqueo de gatillo de aceleración
1)
23 Palanca dosificadora para el modo
de pulverizado y esparcido
2)
24 Manguera con pliegues
25 Arnés
26 Placa para la espalda
27 Almohadilla para soporte de
espalda, pequeña
1)
27a Almohadilla para soporte de
espalda, grande
1)

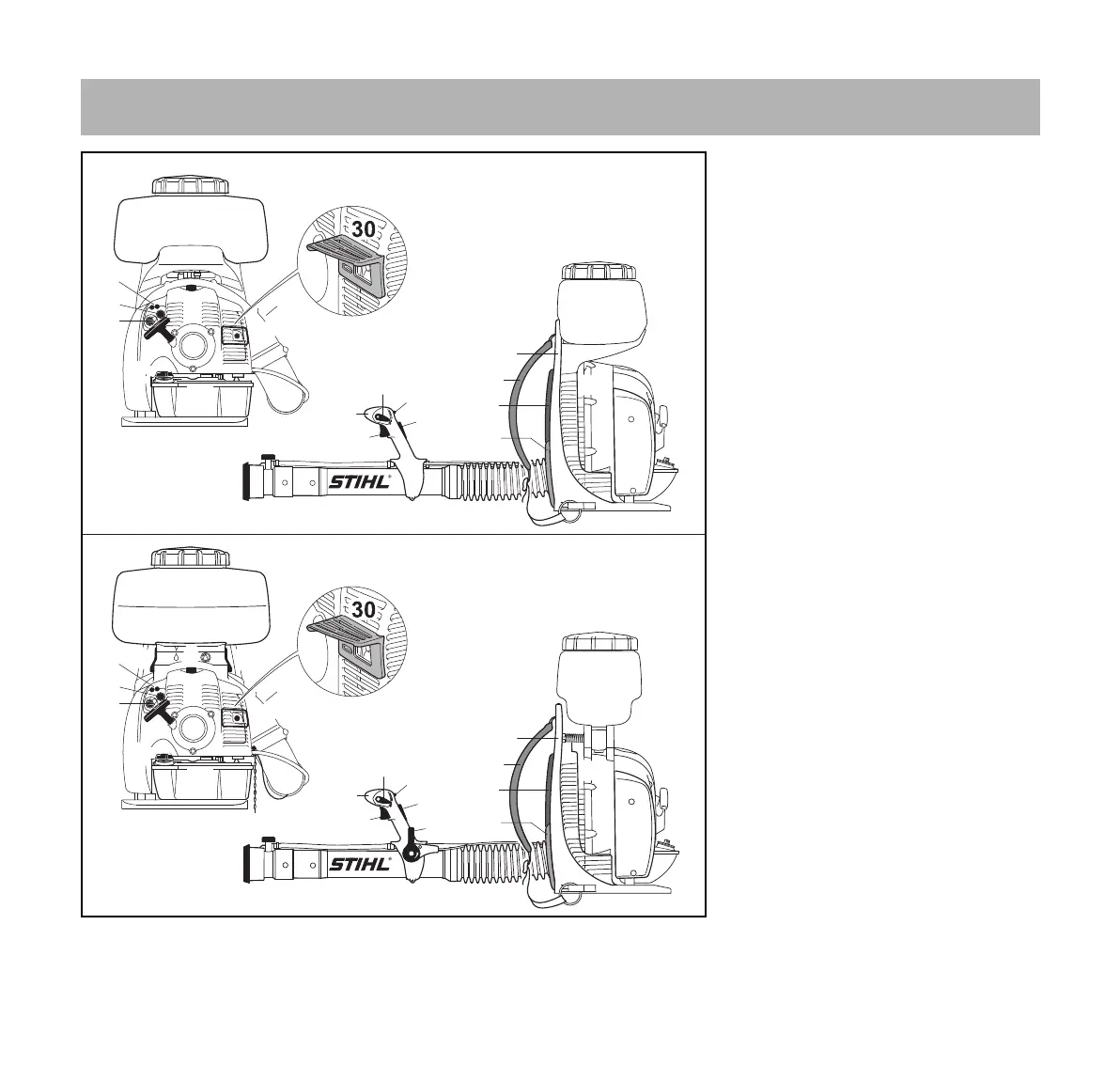

Componentes importantes
27
13
1
12
24
28
11
10
9
5
28
#
12
4
9
22
21
23
15
27a
1
3
3
10
5
11
0002BA097 ST
29
2
14
18
20
25
6
7
8
16
17
26
19
SR 430
SR 450
2
6
7
8
22
21
15
29
14
18
20
24
16
17
19
27
27a
25
26
#
