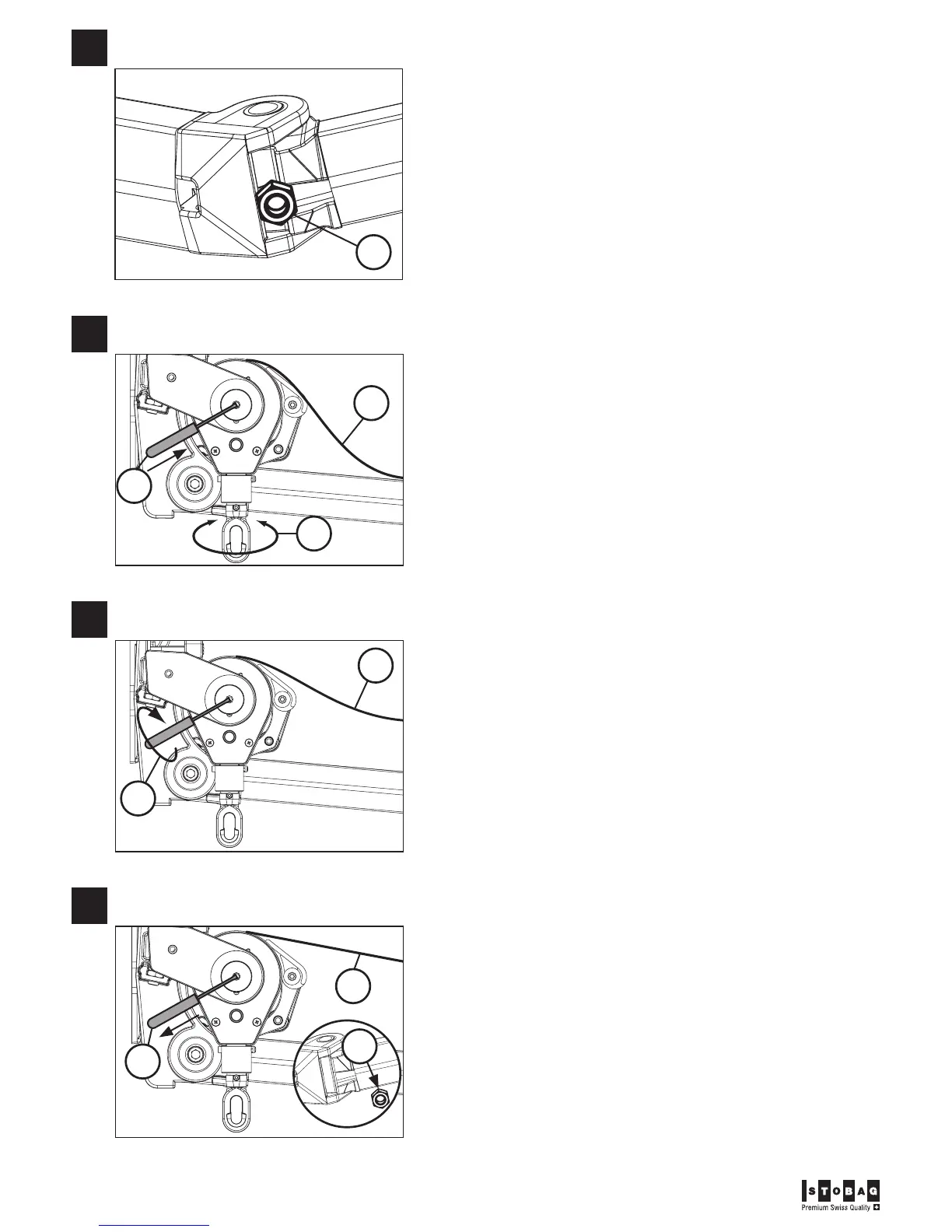

1. Open the awning completely.
2. Relieve the folding arms, clamping for instance a M12 hexagon nut
as “distance” between the middle hinge of the arms.
Gearbox S865/.. Setting the end stop /
1. Press the spring pin from the roller gudgeon inside, using a 6mm
Allen wrench and hold the position
2. Rotate the crank ring in the opening direction until it reaches the
end stop.
3. The cover is sagged.
Gearbox S865/.. Setting the end stop /
1. Use the Allen wrench to open the cover until the spring pin snaps
into the gearbox without stretching the cover.
2. The cover is still slightly sagged.
Gearbox S865/.. Setting the end stop /
1. After the spring pin is completely snapped in remove the Allen
wrench.
2. Remove the M12 hexagon nut at the folding arm.
3. The cover is now taut.
Gearbox S865/.. Setting the end stop /
1. Desenrollar completamente el toldo.
2. Destensar los brazos articulados enclavando, por ejemplo, una
tuerca hexagonal M12 como „distancia“ entre las articulaciones
centrales de los brazos.
1. Presionar hacia dentro la cubierta muelle con un llave hexagonal
de 6mm y mantener la posición.
2. Girar la manivela de anillo en la dirección de apertura hasta el final
de carrera.
3. La tela queda combada.
1. Enrollar la tela con la llave hexagonal hasta que la cubierta muelle
encaje en la máquina sin tensar la tela.
(cubierta muelle presionada hacia dentro)
2. La tela todavía está ligeramente combada.
1. Cuando la cubierta muelle esté totalmente encajada se puede
extraer la llave hexagonal.
2. Retirar la tuerca hexagonal M12 del brazo articulado.
3. La tela está tensada.
Máquina S865/.. : ajuste del final de carrera
Máquina S865/.. : ajuste del final de carrera
Máquina S865/.. : ajuste del final de carrera
Máquina S865/.. : ajuste del final de carrera
