1. Mount the cover on the roller tube and fasten.
2. Mount the cover on the front rail and fasten.
3. Insert the motor on the predetermined drive side.
4. Install the assembled awning and continue at point 15 of this
installation instruction.

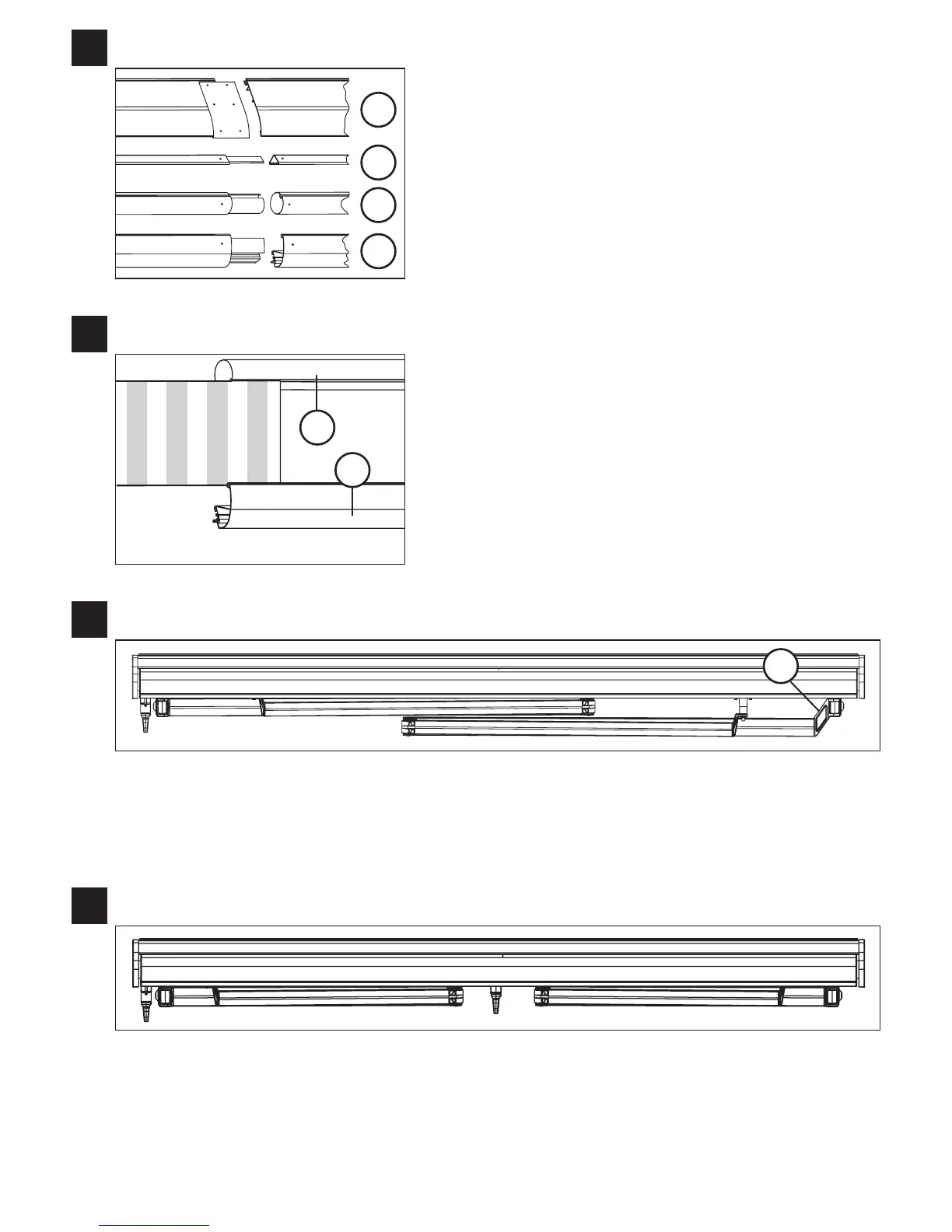

Awnings over 901cm total width /
Assemble the prepared awning parts and fasten with pop rivets.
1. Top board /
2. Mounting bar /
3. Roller tube /
4. Front rail /
Awnings over 901cm total width /
Option: Select Plus S8133 /
Option: Select Ombramatic S8135 /
1. The folding arm with the extended joint is always to be installed on
the right.
2. Roller valance is available up to max. 7.00m width.
1. Available up to max. 6.00m width.
2. Roller valance is not availabe (due to excessive weight).
1. Insertar la tela del toldo en el tubo de enrolle y fijar.
2. Insertar la tela del toldo en el perfil de caída y fijar.
3. Introducir el motor en el lado de accionamiento correcto.
4. Colgar el toldo ensamblado y continuar a partir del paso 15 de
estas instrucciones de montaje.
1. El brazo articulado acodado está siempre montado a la derecha.
2. Posibilidad de faldilla abatible hasta un máx. de 7.00m.
1. Disponible hasta un máx. de 6.00m.
2. Faldilla abatible no disponible.
Ensamblar las piezas preparadas del toldo y fijar con remaches
ciegos.
1. Tejadillo
2. Tubo de carga
3. Tubo de enrolle
4. Perfil de caída
Toldos a partir de 901cm de ancho total
Toldos a partir de 901cm de ancho total
Opcional: Select Plus S8133
Opcional: Select Ombramatic S8135
