Strobel VEB100 Series Mechanic's Instructions

258.21.47

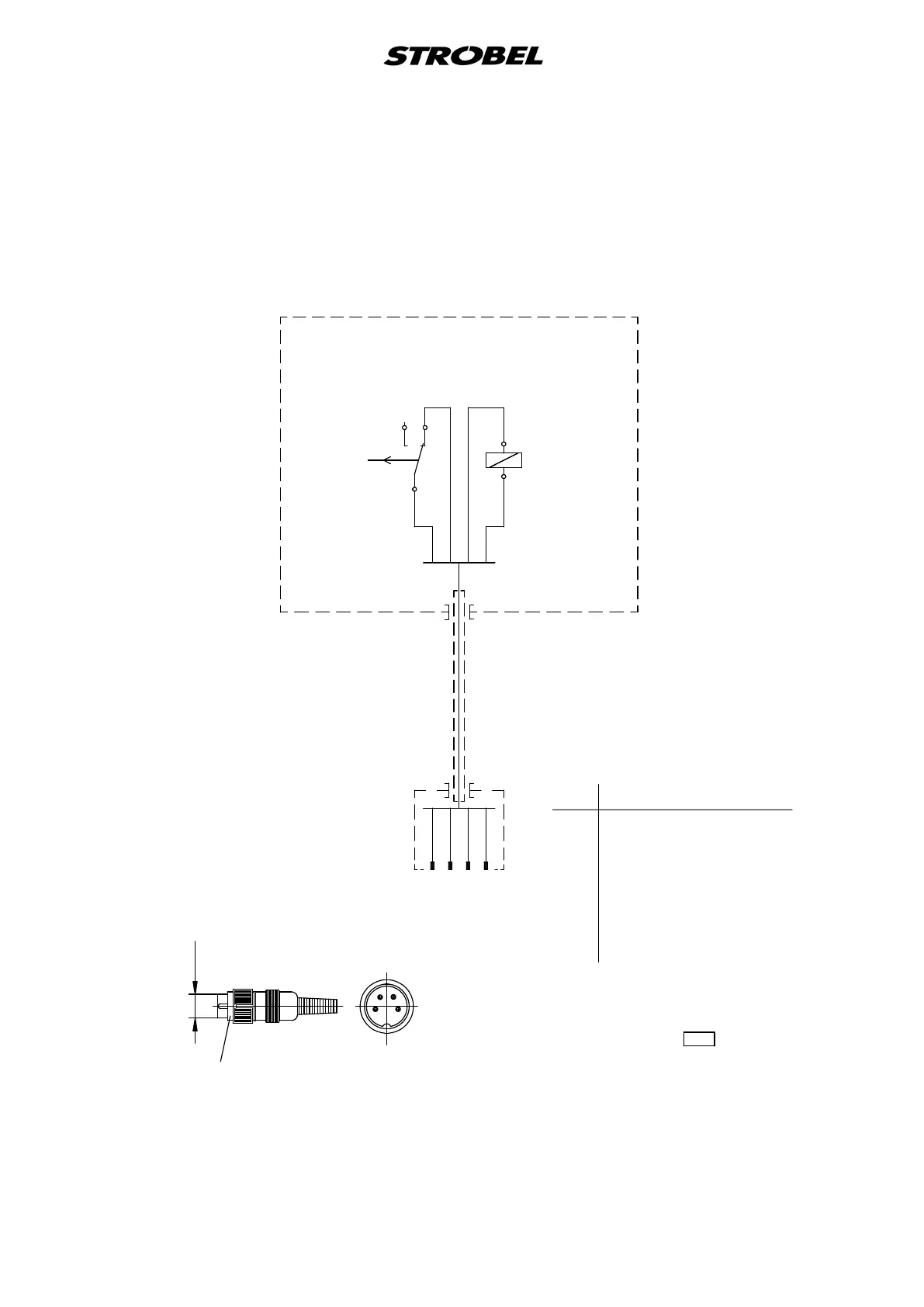

Elektrischer Anschlussplan Kl. allg.
Fadenabschneider
Electric connecon diagram cl. gen.
Thread trimmer
rot/red
12 34
rt/rd
ws/wh
weiss/white
ws/wh ws/wh
2
(NC)
4
(NO)
Kontakt
Laufsperre
Contact
run inhibition
1
(C)
(FA in Ruhestellung =
Kontakt geschlossen)
(FA at rest =
contact closed)
Spule
Drehmagnet
Spool
solenoid
Spannung/Voltage: + 24 VDC
Strom/electricity: 4 A
weiss/white
weiss/white
Fadenabschneider
Thread trimmer
Rundstecker 4 pol.
Typ: Hirschmann Mas 3100 Ausf. B
circular plug 4-pin
type: Hirschmann Mas 3100 Ausf. B
4
3
2
1
Seitenansicht
side view
Vorderansicht
front view
13,4
M16x 0,75
Schraubverschluß
screw coupling
PIN Benennung/Description
1 NO Kontakt Laufsperre
Contact run inhibition
2 C Kontakt Laufsperre
Contact run inhibition
3 +24 V DC Spule Drehmagnet
DC Spool solenoid
4 0 V DC Spule Drehmagnet
DC Spool solenoid
195.0016
