Struers Labotom-3 - Trennscheibe Ausbauen; Trennscheibe Einbauen

Labotom-3
Gebrauchsanweisung
10
 Schieben Sie die Trennscheibe in den Schlitz an der Oberseite
der Schutzhaube und bringen Sie sie in die richtige Position.
 Setzen Sie den Flansch und die Unterlegscheibe ein und
schrauben Sie die Wellenmutter auf.
 Drücken Sie den Knopf für die Wellenverriegelung an der
rechten Seite der Trennscheibe und drehen Sie die
Trennscheibe solange, bis die Wellenverriegelung einrastet.
 Ziehen Sie die Mutter mit einem Schraubenschlüssel leicht an
und lösen Sie die Wellenverriegelung.
Wichtig: Die Welle des Labotom-3 hat ein Linksgewinde.
 Schieben Sie den Trenngriff zurück, um die kippbare
Schneideinheit wieder in ihre Ausgangsposition zu versetzen.
 Drücken Sie den Knopf für die Wellenverriegelung an der
rechten Seite der Trennscheibe und drehen Sie die
Trennscheibe solange, bis die Wellenverriegelung einrastet.
 Lösen Sie die Mutter mit einem Schraubenschlüssel. Entfernen
Sie Unterlegscheibe, Flansch und die alte Trennscheibe.
Wichtig: Die Welle des Labotom-3 hat ein Linksgewinde.
Trennscheibe einbauen


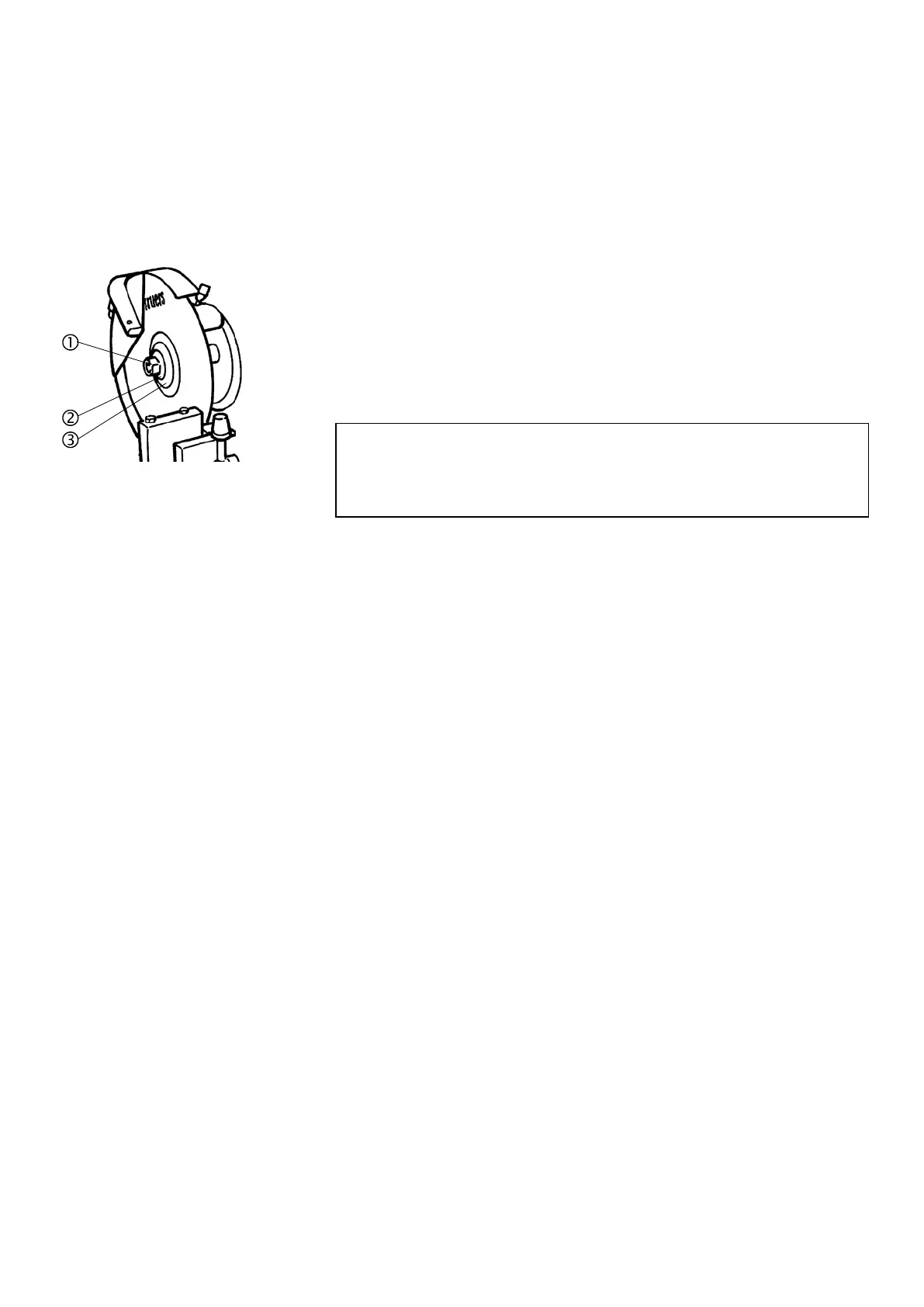

Wellenmutter
 Unterlegscheibe
 Flansch
WICHTIG
Herkömmliche Trennscheiben - wie die aus AI
2
0
3
Bei diamantbesetzten oder CBN Trennscheiben dürfen zum Erreichen
höchster Präzision keine Pappunterlegscheiben verwendet werden.
/SiC sollten zu ihrem
Schutz zwischen zwei Pappunterlegscheiben eingespannt werden.
Trennscheibe ausbauen
