Labotom-3
Mode d’emploi
La poignée de tronçonnage est, de façon standard, montée dans une
position qui conviendra à la plupart des utilisateurs lorsque Labotom-
3 est placée sur une table de 800 mm de hauteur. Cependant, il est
possible de changer la position de la poignée de tronçonnage:

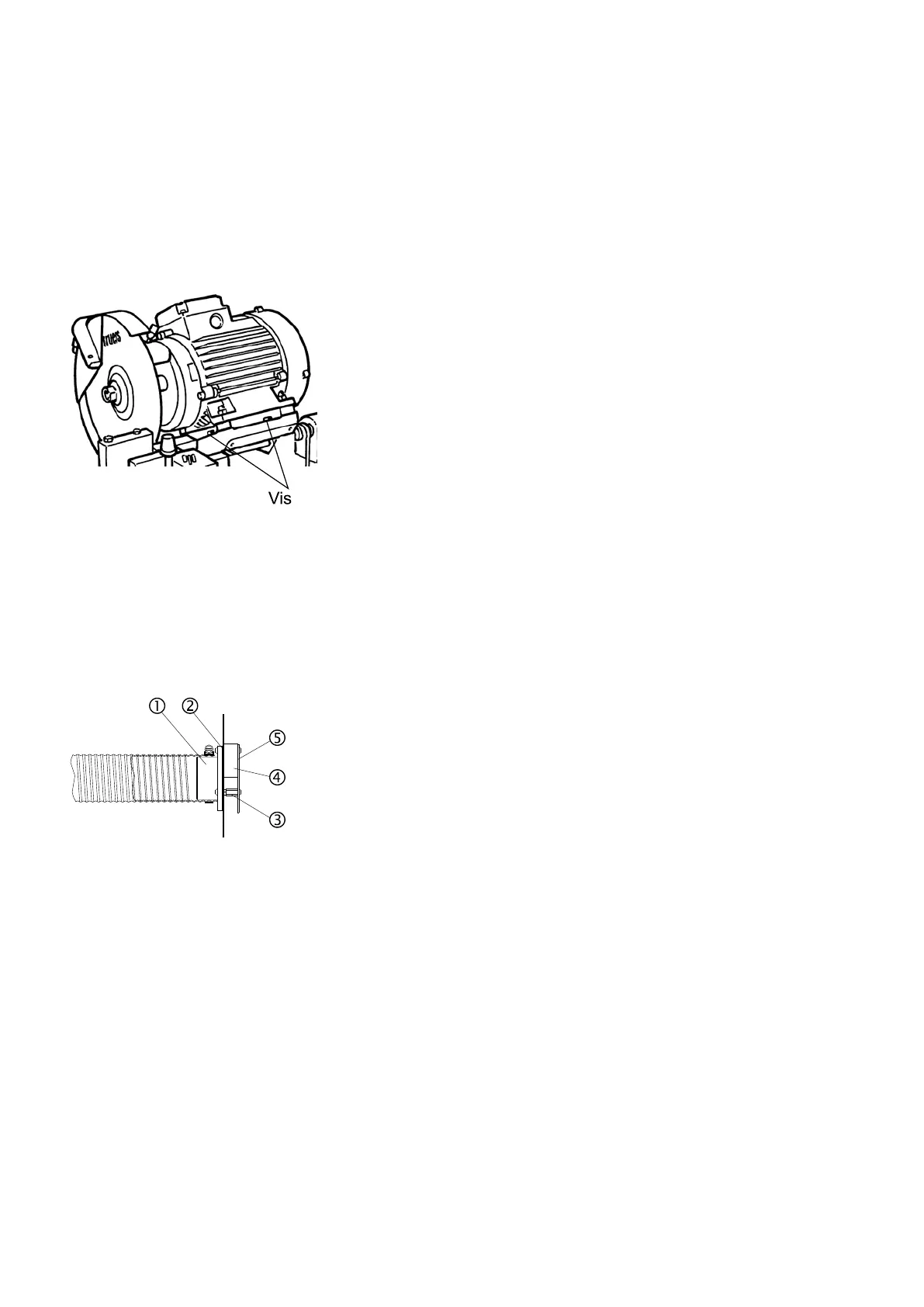

Desserrer les 2 vis. Prendre soin de ne pas déplacer le moteur
de tronçonnage axialement.
Faire tourner la poignée à la position désirée.
Serrer les vis.
Vérifier que la meule de tronçonnage puisse passer par le milieu
de la rainure dans la table de tronçonnage.
Struers recommande l’utilisation d’un système d’aspiration, car
certaines pièces peuvent émettre des gaz dangereux lorsqu’elles
sont tronçonnées.
Un passage pour l’aspiration se trouve situé du côté gauche sur
Labotom-3. Un kit d’aspiration optionnel permet le branchement d’un
tuyau d’aspiration de 50mm de diam.
Retirer le couvercle et le joint d’étanchéité.
Monter le raccord de branchement à l’extérieur de l’écran de
protection à l’aide du joint et des vis longues fournis avec le kit
d’aspiration.
Assembler les pièces de distance, la bague de protection et
le couvercle dans l’écran de protection. Fixer avec les vis
courtes originellement utilisées pour monter le couvercle.
S’assurer que l’écran de protection se trouve directement placé
sous le couvercle.
Dénuder le ressort en acier à environ 2 cm du tuyau d’aspiration
et couper. Replier l’extrémité coupée vers le centre du tuyau.
Monter le tuyau d’aspiration sur le raccord et serrer la section
dénudée à l’aide d’un collier de serrage.
Brancher le tuyau d’aspiration au système d’aspiration local.
Régler la poignée de
tronçonnage
Branchement à un système
