Description
AVERTISSEMENT : NE PAS utiliser un passe-broche/passe-tige à une seule gâchette avec une pièce à main
rotative à double gâchette. L’installation d’un passe-broche/passe-tige à une seule gâchette sur une pièce à
main rotative à double gâchette crée un point de pincement entre la manette de serrage et la gâchette avant
de la pièce à main.
Les embouts de passe-broche et passe-tige sont utilisés pour installer les broches et les tiges. Sélectionner le passe-
broche/passe-tige approprié selon le type de pièce à main et le diamètre de la broche ou tige.
Tous les passe-broches/passe-tiges ont un bouton préréglé avec des réglages de diamètre petit (S), moyen (M) et
grand (L). Régler le bouton préréglé sur la gamme de diamètre appropriée.

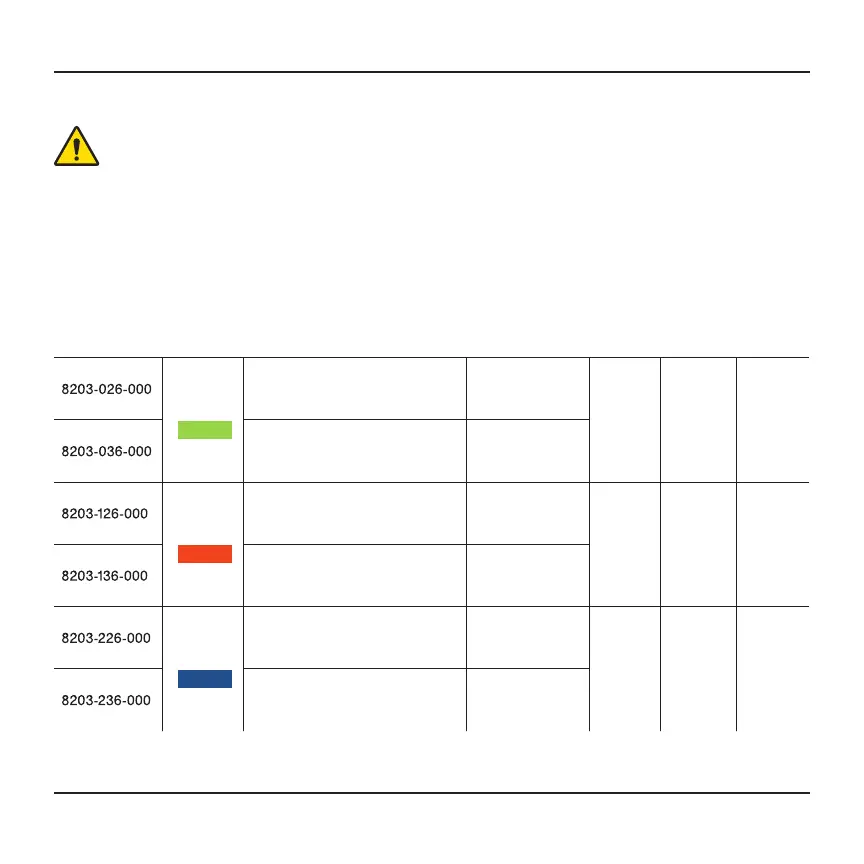

REF DU
MODÈLE
BANDE
COLORÉE DIMENSIONS
TYPE DE PIÈCE
À MAIN
DIAMÈTRE DE LA
BROCHE/TIGE
(S) (M) (L)
Vert
Longueur : 112,2 mm ;
hauteur : 155,4 mm ; diamètre :
27,4 mm ; masse : 203,0 g
Gâchette simple
et double
0,7 à
1,4 mm
1,1 à
1,6 mm
1,6 à
2,0 mm
Longueur : 112,2 mm ;
hauteur : 155,4 mm ; diamètre :
27,4 mm ; masse : 203,0 g
Une seule
gâchette
Orange
Longueur : 112,2 mm ;
hauteur : 155,4 mm ; diamètre :
27,4 mm ; masse : 203,0 g
Gâchette simple
et double
2,0 à
2,4 mm
2,4 à
3,0 mm
2,8 à
3,2 mm
Longueur : 112,2 mm ;
hauteur : 155,4 mm ; diamètre :
27,4 mm ; masse : 203,0 g
Une seule
gâchette
Bleu
Longueur : 112,2 mm ;
hauteur : 155,4 mm ; diamètre :
27,4 mm ; masse : 203,0 g
Gâchette simple
et double
3,0 à
3,4 mm
3,4 à
3,8 mm
3,8 à
4,2 mm
Longueur : 112,2 mm ;
hauteur : 155,4 mm ; diamètre :
27,4 mm ; masse : 203,0 g
Une seule
gâchette
