Stuv 21 - Page 49

S21-IME-6L
12-10
49
75
80
A B
76

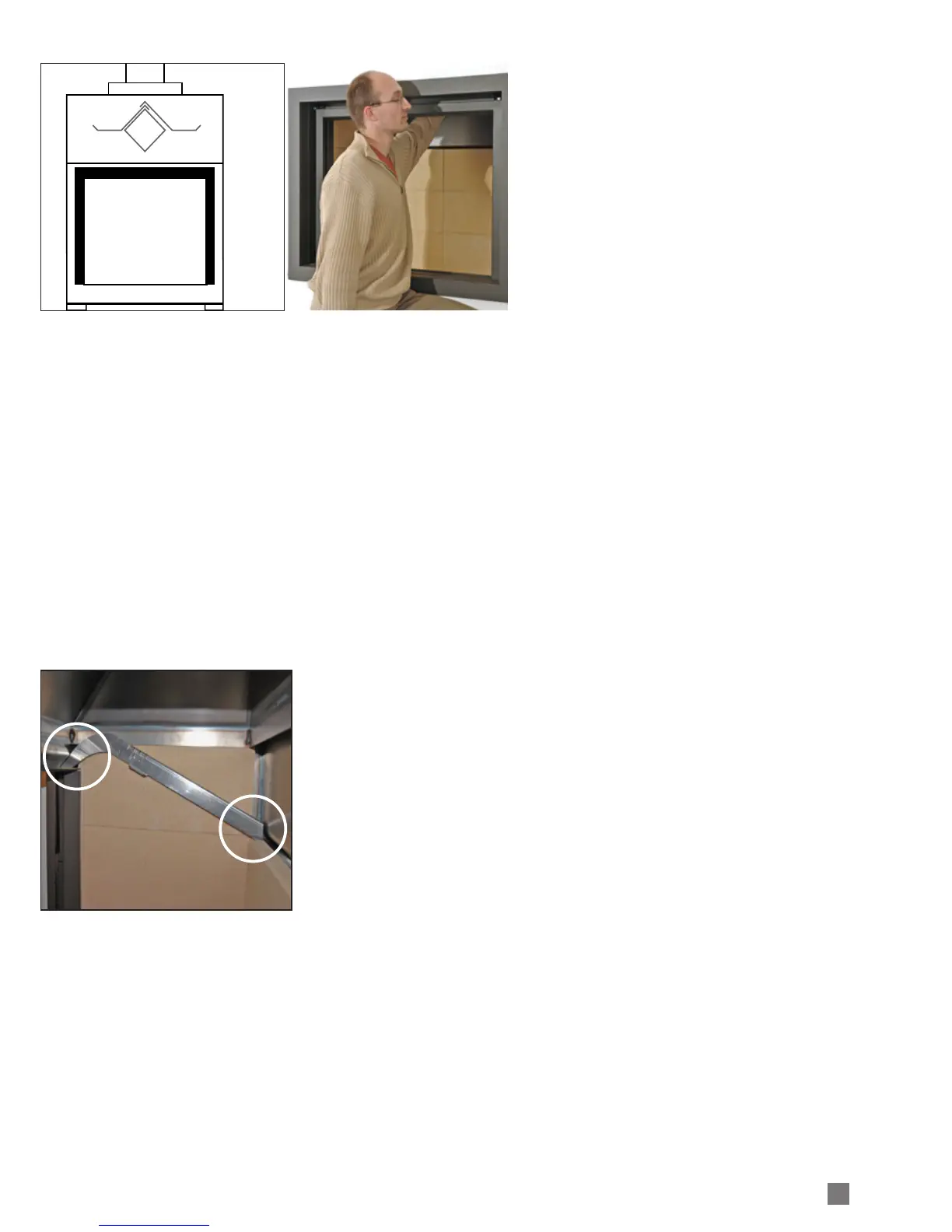

Fitting lower baffle
For single-face models :
Pic. 77 : lower baffle kit
Note that R/H and L/H supports are
different (Pic. 79) ; the short 4cm lug
should be turned towards the inside of
the hearth (Pics. 78 & 79). These side
supports should rest at the bottom of
the hearth on the edge of the rearmost
refractor plate and in the metal groove in
front (Pic. 80).
Both items feature pre-cuts. If draught
is inadequate, reduce baffle size
symmetrically (Pic. 72) or even dispense
with the baffle altogether.
Place left-hand section first by running
hand through cut-out (Pic. 73).
The upper lug of the baffle should rest on
the top core of the deflector (Pic. 74 A &
Fig. 75 A).
In the same way, place right-hand section
to overlap left-hand section (Fig. 75 B).
Colocação da chicana inferior
Para os modelos de face simples :
Foto 77 : Kit da chicana inferior.
Atenção! Os suportes direito e esquerdo
são diferentes (Foto 79). A pequena
pata de 4 cm deve ficar voltada para o
interior do recuperador (Fotos 78 e 79).
Estes suportes laterais devem apoiar-
se no fundo do recuperador, na parte
refractária do fundo, e à frente, na calha
metálica (Foto 80).
Etas peças estão pré-cortadas. Se a
tiragem da chaminé for insuficiente,
reduza a chicana (simetricamente)
segundo os pré-recortes (Foto 72) ou
não a instale.
Coloque primeiro a peça da esquerda
passando a mão no recorte (Foto 73).
A pata superior da chicana deve apoiar-
se na parte superior do núcleo central do
dique (Foto 74 A e Fig. 75 A).
Da mesma maneira, coloque a parte
direita que se sobrepõe à parte esquerda
(Fig. 75 B).
Colocación de la bocana superior (no
se aplica al modelo 21/45)
La bocana superior se compone de 2
piezas de acero inoxidable : una se coloca
a la izquierda y la otra a la derecha (vea
las fotos 70 y 71).
Estas piezas tienen una serie de orificios
pre-cortados ; si el tiro de la chimenea
es insuficiente, reduzca la bocana (de
manera simétrica) siguiendo los pre-
cortados (foto 72), pero sin instalarla.
Coloque primero la pieza de la izquierda
pasando la mano por los pre-cortados
(foto 73) : la pata superior de la bocana
debe apoyarse sobre la parte superior del
cuerpo central del deflector (foto 74 A y
figura 75 A).
Coloque la parte derecha -que pasa por
encima de la izquierda- de la misma
manera (fig. 75 B).
Colocación de la bocana inferior
Para los modelos de faz simple :
Foto 77 : juego de bocana inferior.
Atención: el soporte derecho y el
izquierdo son diferentes (foto 79) ; la
patita de 4 cm debe mirar hacia el interior
del hogar (fotos 78 y 79). Estos soportes
laterales tienen que apoyarse en el fondo
del hogar sobre la línea de ladrillos
refractarios del fondo, y por delante en
la pestaña metálica (foto 80).
