Stuv 21 - Page 50

S21-IME-6L
12-10
50
83
87
88

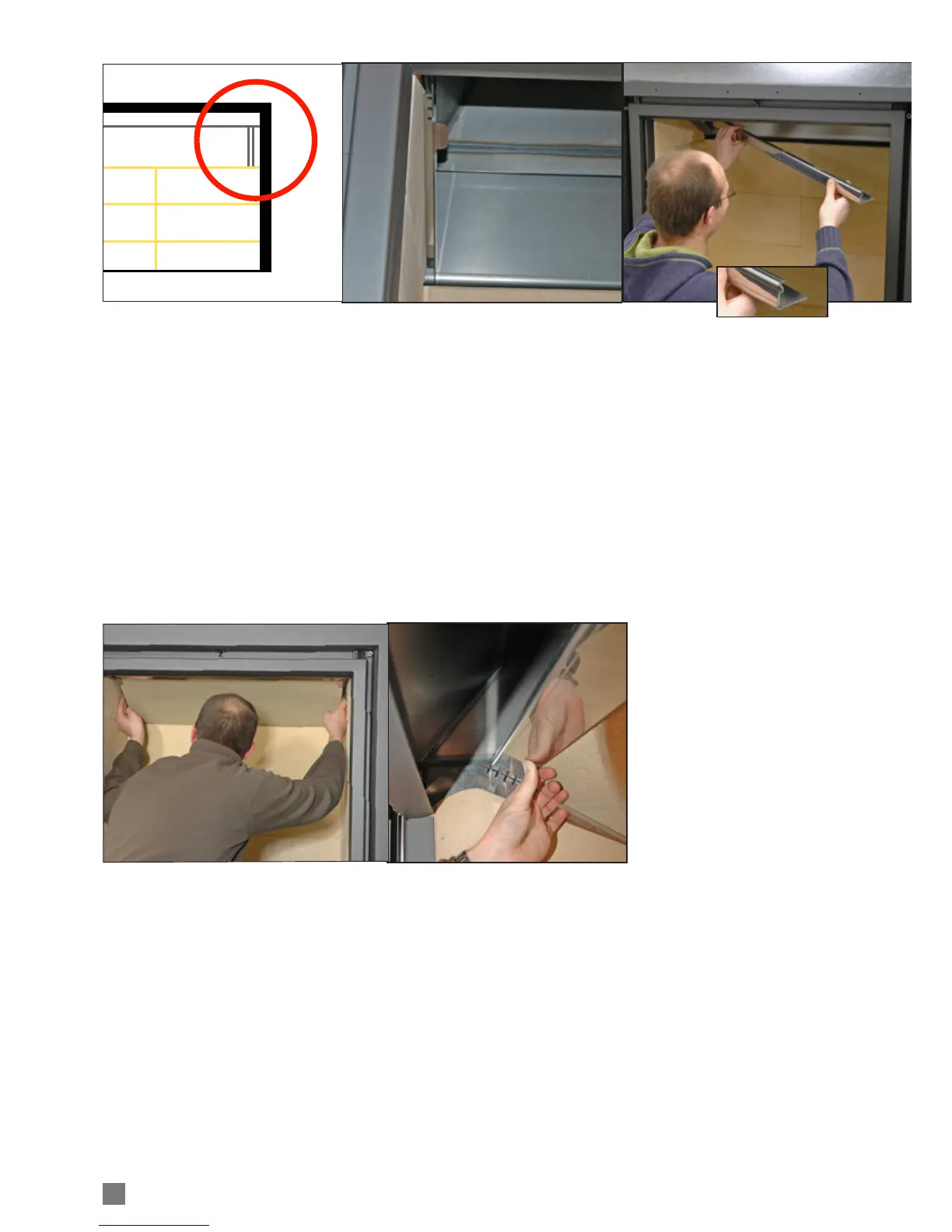

Attention, les supports doivent être bien
parallèles aux réfractaires latéraux.
Vérifier que la pointe du support soit
bien logée dans la gouttière et qu‘elle
n‘est pas coincée entre l'extrémité de la
gouttière et la paroi du foyer - fig. 81 &
photo 82).
Placer la traverse avant (photo 83).
L’ergot de la traverse doit venir se loger
dans l’encoche avant du support latéral
(photo 84 & 85).
Placer 2, 3 ou 4 plaques de vermiculite
– suivant modèle – (photo 86).
81
82
Resserrer et centrer l’ensemble des
pièces : supports inox et plaques de
vermiculite (photo 87).
Si le tirage de la cheminée est trop
faible, il faut déplacer la traverse avant
vers l’arrière du foyer. Loger les ergots
dans les encoches prévues à cet effet
(photo 88).
Attenzione: i ganci devono essere paralleli
ai refrattari laterali.
Verificare che la punta del gancio sia ben
sistemata nella canalina e che non sia
incastrata tra l’estremità della canalina
e la parete del monoblocco – fig. 81 e
foto 82).
Installare la traversa anteriore
(foto 83). Il perno della traversa deve
inserirsi nella tacca anteriore del gancio
laterale (foto 84 e 85).
Installare 2, 3 o 4 lastre di vermiculite –
secondo il modello – (foto 86).
Serrare di nuovo e centrare i pezzi : ganci
inox e lastre di vermiculite (foto 87).
Se il tiraggio del camino è insufficiente,
occorre spostare la traversa anteriore
verso la parte posteriore del monoblocco.
Sistemare i perni nelle tacche previste a
tale scopo (foto 88).
Let op, de steunen moeten parallel lopen
met de zijdelingse vuurvaste stenen.
Controleer of de punt van de steun goed
in de goot zit en dat hij niet klem zit
tussen het uiteinde van de goot en de
haardwand – (fig. 81 & foto 82).
Plaats de dwarsbalk vooraan (foto 83).
De aanslag van de dwarsbalk moet in
de inkeping in de zijdelingse steun zitten
(foto’s 84 & 85).
Plaats 2, 3 of 4 platen van vermiculiet –
volgens model – (foto 86).
Zet alle elementen vast en centreer : RVS
steunen en platen van vermiculiet (foto
87).
Als de trek van de schoorsteen te zwak
is, moet de dwarsligger vooraan naar
achteren in de haard worden verplaatst.
Breng de aanslagen aan in de daartoe
voorziene inkepingen (foto 88).
